Q12P1CXXG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 60° 2.2V 圆形,带圆顶 扩散 绿色 焊接安装,面板安装 8mm*8mm*8mm
供应商型号: Q12P1CXXG12E
供应商: 国内现货
标准整包数: 25

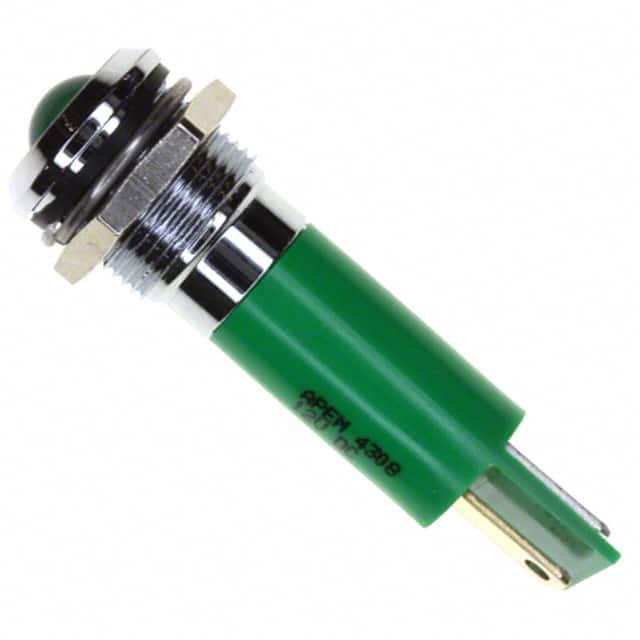

APEM 发光二极管 Q12P1CXXG12E

Q12P1CXXG12E概述


    产品简介


    本篇技术手册介绍的是Apem公司的Q12系列12mm面板安装式LED指示灯。该系列产品采用镀铜黄铜前面板(可选亮铬、黑铬或拉丝灰)与模压聚碳酸酯后盖组成。Q12系列以其高性能、长寿命和广泛的电压适用范围,广泛应用于工业控制、机械设备、医疗仪器和消费电子产品等领域。

    技术参数


    - 外观:直径12mm的面板安装式设计,镀铜黄铜前面板配以模压聚碳酸酯后盖。
    - 最大反向电压:5V
    - 视角:30°-100°(根据型号而异)
    - 使用寿命:100,000小时
    - 扭矩:4 cNm(根据选项而异)
    - 最大面板厚度:7mm
    - 发光强度:多种颜色LED(红色、绿色、黄色、蓝色、白色、橙色)可供选择。
    - 操作电压范围:
    - 02(无电阻):1.8至3.3 VDC,20 mA最大
    - 6 VDC:5.4至6.6 VDC,20 mA
    - 12 VDC:10.8至13.2 VDC,20 mA
    - 24 VDC:21.6至26.4 VDC,20 mA
    - 28 VDC:25.2至30.8 VDC,20 mA
    - 110 VAC:99至121 VAC,6 mA
    - 220 VAC:207至235 VAC,3 mA
    - 终端连接方式:带状引脚、烙铁焊脚、快插端子或线缆。
    - 电气特性:
    - 工作温度范围:-30°C到+65°C(-22°F到+149°F)
    - 存储温度范围:-40°C到+85°C(-40°F到+185°F)
    - 防护等级:IP67密封(符合EN60529标准)

    产品特点和优势


    1. 高亮度:该系列产品提供常规、超亮、及超高亮三种LED选项,亮度分别可达350 mcd到1,560 mcd,适用于不同亮度需求的应用场景。
    2. 宽泛的工作电压范围:无论是直流电还是交流电,都支持2VDC至220VAC的电压范围。
    3. 耐用性强:最高100,000小时的使用寿命使其成为长期使用场景的理想选择。
    4. 多样化颜色选项:可提供红、绿、黄、蓝、白、橙六种颜色,甚至双色和三色LED组合。
    5. 防护等级:IP67级别的防护,确保设备在恶劣环境下的可靠运行。

    应用案例和使用建议


    - 工业控制系统:可作为机器状态指示灯,实时反馈系统状态。
    - 消费电子产品:如家用电器上的指示灯,便于用户了解设备运行情况。
    - 医疗设备:在各种诊断和治疗设备上作为警示和状态指示。
    - 汽车电子:在车载设备中用于显示仪表盘信息。
    - 智能家居:在智能开关、安防设备上提供视觉反馈。

    兼容性和支持


    - 兼容性:由于该产品支持广泛的电压范围,可以轻松集成到现有的电子系统中。此外,其多种安装方式(如快插端子、线缆等)提高了其兼容性。
    - 厂商支持:Apem公司提供全面的技术支持,包括产品咨询、定制需求和技术文档等。

    常见问题与解决方案


    - Q: 如何正确焊接?
    - A: 推荐使用温度为300°C的焊锡,在3秒内完成焊接。
    - Q: 产品是否能耐受极端温度?
    - A: 可以承受-40°C至+85°C的温度范围。
    - Q: 如何选择合适的LED类型?
    - A: 根据所需的亮度和工作电流选择合适类型(常规、超亮、超高亮)。

    总结和推荐


    综上所述,Apem的Q12系列12mm面板安装式LED指示灯凭借其卓越的性能、广泛的适用性和良好的用户支持,是各类电子设备的理想选择。无论是在工业、医疗、汽车还是消费电子领域,其出色的表现都能满足各类应用场景的需求。我们强烈推荐这款产品,特别是在需要高可靠性、宽电压范围和多样颜色选择的场合。

Q12P1CXXG12E参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 绿色
视角 60°
透镜类型 扩散
Vf-正向电压 2.2V
长*宽*高 8mm*8mm*8mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q12P1CXXG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q12P1CXXG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q12P1CXXG12E Q12P1CXXG12E数据手册

Q12P1CXXG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 114.5458
100+ ¥ 111.7291
200+ ¥ 109.8513
库存: 146
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 5727.29
