Q8R1CXXB24

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 圆形,带圆顶 扩散 蓝色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: N-Q8R1CXXB24
供应商: 云汉优选
标准整包数: 1

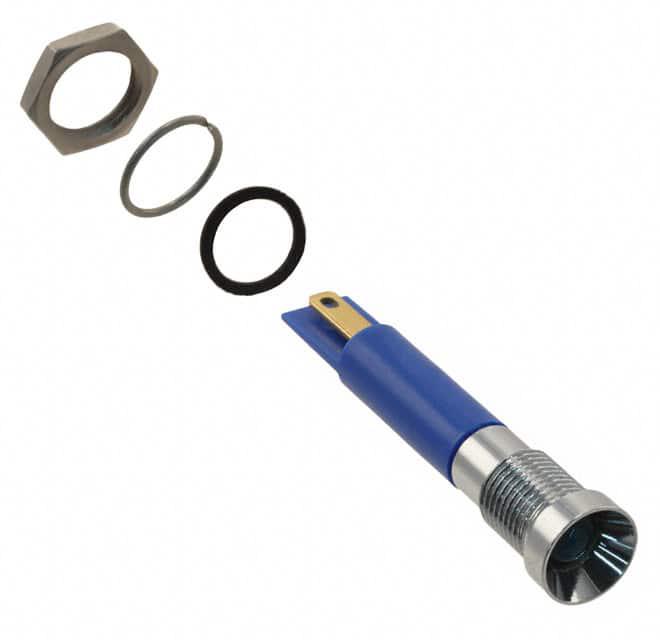

APEM 发光二极管 Q8R1CXXB24

Q8R1CXXB24概述


    产品简介


    本产品是一款高亮度LED指示灯,型号为Q8系列。该产品采用镀铬黄铜前盖(可选择亮铬、黑铬或磨砂灰),后部主体由聚碳酸酯材料制成。Q8系列LED指示灯具备多种颜色选择,涵盖红、绿、黄、蓝、白等多种光色,并且提供了固定光和闪烁光两种工作模式。其直径为8毫米,适用于面板安装,广泛应用于各类控制面板、仪器仪表、工业设备等领域。

    技术参数


    - 最大反向电压:5 V
    - 视角范围:30°至100°
    - 寿命:100,000小时
    - 扭矩:20到25 cNm
    - 最大面板厚度:7 mm
    - 光源:
    - 5mm彩色扩散环氧透镜或5mm清水透镜
    - 高亮度LED
    - 安装方式:
    - 螺钉接线端子/快拆接头
    - 插针
    - 导线连接(200 mm长)
    - 电气特性:
    - 工作电压范围:
    - 02 (无电阻):1.8至3.3 VDC
    - 6 VDC:5.4至6.6 VDC
    - 12 VDC:10.8至13.2 VDC
    - 24 VDC:21.6至26.4 VDC
    - 28 VDC:25.2至30.8 VDC
    - 110 VAC:99至121 VAC
    - 220 VAC:207至235 VAC
    - 存储温度范围:
    - 后塑料主体:-30°C 至 +65°C
    - 后环氧主体:-40°C 至 +85°C

    产品特点和优势


    - IP67密封选项:符合EN60529标准,具有良好的防水防尘能力。
    - 超亮LED选项:Hyper Bright LED和Super Bright LED可供选择,提供更高的亮度和更长的使用寿命。
    - 多色选择:支持红、绿、黄、蓝、白等多种颜色,便于各种应用需求。
    - 广泛的工作电压范围:支持1.8 VDC至30.8 VDC的宽泛电压输入,适用性广泛。
    - 高可靠性:在广泛的环境条件下表现稳定,寿命长达100,000小时。

    应用案例和使用建议


    应用案例
    Q8系列LED指示灯常用于工业自动化控制系统、仪表盘、电源状态显示等场景。例如,在工业机械设备上,它可以作为机器运行状态的视觉指示;在电力系统中,可以用来指示电源的通断状态。
    使用建议
    - 在选择LED颜色时,建议根据应用场景的具体需求进行选择。例如,绿灯通常用于表示正常状态,红灯用于警告或异常状态。
    - 为延长LED的使用寿命,建议避免超过最大工作电压的10%。
    - 在安装过程中,确保正确连接正负极,防止短路或损坏。

    兼容性和支持


    Q8系列LED指示灯支持多种安装方式,如螺钉接线端子、插针和导线连接,适用于不同的应用场景。此外,厂商还提供了详细的安装指南和技术支持服务,以确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问题:如何确保LED长时间稳定工作?
    - 解决方案:遵循技术手册中的电气特性,避免超过最大工作电压的10%,并保持良好的散热条件。
    2. 问题:LED颜色不稳定怎么办?
    - 解决方案:检查电源电压是否在规定的范围内,确保使用正确的LED组件。如问题依旧存在,请联系厂商技术支持。
    3. 问题:安装过程中出现短路怎么办?
    - 解决方案:请先断开电源,检查接线是否正确,特别是确保正负极没有短路。如果需要进一步帮助,请联系制造商的技术支持团队。

    总结和推荐


    Q8系列LED指示灯凭借其卓越的性能、广泛的适用性和出色的可靠性,成为众多工业和民用设备的理想选择。其丰富的色彩选择、高亮度和稳定的电气特性使其在各种环境中都能发挥出色的表现。我们强烈推荐使用Q8系列LED指示灯,特别是在需要高性能和长期稳定性的应用场合。

Q8R1CXXB24参数

参数
测试电流 -
显示颜色 蓝色
视角 100°
透镜类型 扩散
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 -
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 停产
包装方式 袋装

Q8R1CXXB24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8R1CXXB24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8R1CXXB24 Q8R1CXXB24数据手册

Q8R1CXXB24封装设计

查看详情并下载
Symbol
Footprint
3D Model
