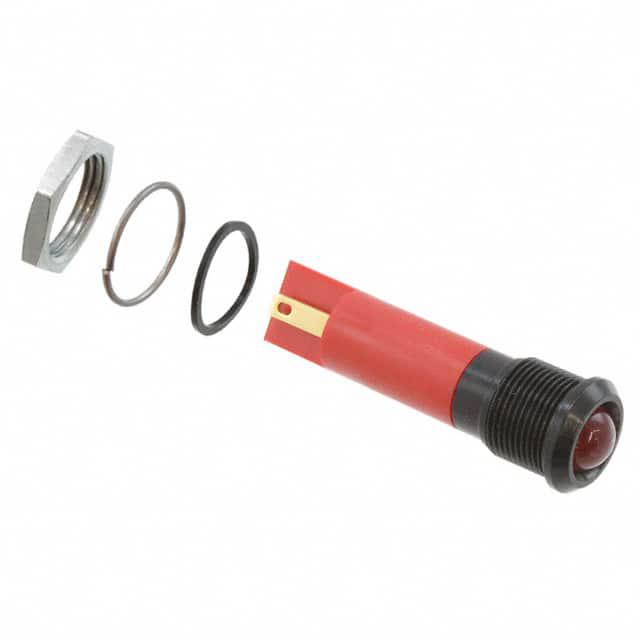

Q12P1BXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 60° 2V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 8mm*8mm*8mm
供应商型号: ET-2078585
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q12P1BXXR24E

Q12P1BXXR24E概述

    # Q12系列12毫米面板安装LED指示灯技术手册

    产品简介


    Q12系列是一款12毫米面板安装型LED指示灯,广泛应用于工业控制、仪表盘显示、家用电器及消费电子等领域。该系列产品提供多种颜色选择和亮度级别,满足不同应用场景的需求。其外壳由镀铬黄铜前框(亮铬、黑铬或哑光灰)和聚碳酸酯后盖构成,确保长期耐用且外观精美。
    主要特点:
    - 尺寸:直径12毫米
    - 多种颜色可选:红、绿、蓝、白、黄等
    - 支持固定光或闪烁光模式
    - 高亮度LED选项(超亮、高亮、标准)

    技术参数


    以下是Q12系列LED指示灯的关键技术参数:
    | 参数 | 规格 |

    | 工作电压范围 | DC 2V 至 AC 220V |
    | 反向电压 | ≤5V |
    | 光束角 | 30°至100°(视型号而定) |
    | 最大操作扭矩 | 4 cNm |
    | 寿命 | ≥100,000小时 |
    | 工作温度范围 | 塑料后盖:-30°C至+65°C |
    环氧树脂后盖:-40°C至+85°C |

    产品特点和优势


    Q12系列LED指示灯具有以下显著特点:
    1. 高亮度:采用环氧树脂透镜设计,增强光线穿透力,适用于低光照条件。
    2. 长寿命:LED使用寿命长达10万小时以上,减少维护成本。
    3. 多样化选择:支持多种安装方式、连接端子类型及密封等级,灵活适应各种应用需求。
    4. 高可靠性:IP67防护等级,防尘防水性能优异,适合恶劣环境使用。

    应用案例和使用建议


    应用场景
    - 工业自动化控制面板
    - 家电设备状态显示
    - 医疗器械信号指示
    - 车载导航系统灯光提示
    使用建议
    对于需要频繁更换环境的应用场合,建议选用具有更高抗震性能的产品;若需降低能耗,则推荐使用超亮LED版本以实现节能效果。

    兼容性和支持


    兼容性
    Q12系列指示灯可与大多数标准工业控制系统兼容,同时提供多种接线方式(如快插端子、焊接引脚等),方便集成到现有电路中。
    售后服务
    厂家承诺提供全面的技术支持,包括产品选型指导、安装调试帮助以及定期维护培训服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED灯亮度不足 | 检查供电电压是否符合要求 |
    | 设备运行一段时间后熄灭 | 更换损坏的LED组件 |
    | 防护等级无法达到IP67 | 确保正确安装并紧固所有部件 |

    总结和推荐


    综上所述,Q12系列LED指示灯凭借其卓越的设计、稳定的表现以及广泛的适用性,在众多行业中得到了广泛应用。我们强烈推荐此款产品用于任何需要高质量LED指示灯的应用项目中。无论是家庭娱乐设备还是复杂的工业机械装置,Q12系列都能提供可靠的解决方案。

Q12P1BXXR24E参数

参数
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 60°
透镜类型 扩散
长*宽*高 8mm*8mm*8mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q12P1BXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q12P1BXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q12P1BXXR24E Q12P1BXXR24E数据手册

Q12P1BXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.5644 ¥ 173.7688
25+ $ 14.2075 ¥ 120.0537
100+ $ 12.9143 ¥ 109.1259
500+ $ 12.2788 ¥ 103.7556
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 173.76
