QRM85BXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 绿色LED面板指示灯, 24V 直流, 20mA, 8mm安装孔径
供应商型号: QRM85BXXG24E
供应商: Master
标准整包数: 1

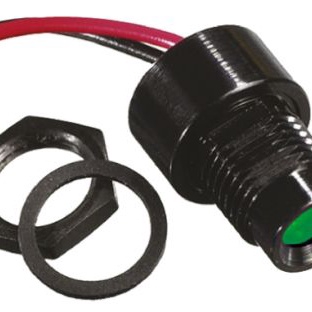

APEM 发光二极管 QRM85BXXG24E

QRM85BXXG24E概述

    QRM Rear Mounting LED Indicators:高效多功能后置安装指示灯

    产品简介


    QRM系列和QRM-NV系列是用于后置安装的高亮度LED指示灯。这些指示灯可广泛应用于需要可靠照明信号的工业控制面板、军用及航空设备等领域。QRM-NV系列特别针对夜视兼容性(NVIS)进行了设计,符合美国军事标准MIL STD 3009。

    技术参数


    - 操作电压:
    - QRM系列:2VDC - 28VAC/DC
    - QRM-NV系列:2VDC - 28VDC
    - 操作电流:20mA
    - 最大反向电压:5V
    - 最大面板厚度:3.5mm
    - 扭矩:60cNm
    - 存储温度范围:-55°C 至 100°C
    - 工作温度范围:-40°C 至 85°C
    - 发光强度(典型值):
    - HE红:10mcd/2.0V 或 980mcd/2.2V
    - 绿:8mcd/2.2V 或 300mcd/3.2V
    - 黄:6mcd/2.1V 或 250mcd/2.2V
    - 蓝:50mcd/3.3V 或 200mcd/3.8V
    - 白:25mcd/3.8V 或 500mcd/3.3V

    产品特点和优势


    QRM系列产品具有以下显著优势:
    - 多色选择:提供多种颜色选项,满足不同需求。
    - 高可靠性:超长寿命可达100,000小时。
    - 耐极端环境:可在-40°C至85°C的工作温度范围内正常工作。
    - 防尘防水:达到IP67密封等级,确保设备在恶劣环境中也能稳定运行。

    应用案例和使用建议


    QRM系列指示灯适用于各类工业控制面板、航空设备、车辆导航系统等场合。例如,在航空领域,QRM-NV系列特别适合用于飞机驾驶舱内部,能够提供良好的视觉指示效果,同时不影响飞行员的夜视能力。为了确保最佳的使用效果,建议根据具体的应用环境调整供电电压,必要时增加外部电阻以保证电流稳定。

    兼容性和支持


    QRM系列与QRM-NV系列均采用了标准化接口设计,便于与各类电子元件及设备无缝对接。此外,厂商提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - Q:如何确定所需的电阻值?
    - A: 根据手册中的操作电流和输入电压计算出合适的电阻值。公式为:R = (Vsupply - Vled) / I,其中Vsupply为供电电压,Vled为LED正向电压,I为所需电流。

    - Q:LED亮度不一致怎么办?
    - A: 检查连接线路是否正确,确保所有LED都在相同条件下工作。如果问题依然存在,请联系技术支持寻求进一步的帮助。

    总结和推荐


    综上所述,QRM系列和QRM-NV系列指示灯凭借其卓越的技术参数、多样化的颜色选择以及出色的环境适应能力,在工业自动化、航空航天等多个领域展现出巨大的应用潜力。对于需要高质量照明指示的场景,强烈推荐使用本系列产品。

QRM85BXXG24E参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
视角 60°
透镜类型 散射
Vf-正向电压 2.2V
长*宽*高 5mm*5mm*5mm
安装方式 导线安装,面板安装
零件状态 在售

QRM85BXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QRM85BXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QRM85BXXG24E QRM85BXXG24E数据手册

QRM85BXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 34.6725 ¥ 293.6761
5+ $ 31.7517 ¥ 264.0023
10+ $ 29.2665 ¥ 243.3389
25+ $ 28.3126 ¥ 235.283
50+ $ 28.0419 ¥ 229.6353
100+ $ 27.9048 ¥ 228.5121
250+ $ 27.9048 ¥ 228.5121
库存: 62
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 293.67
