首页  >  产品百科  >  QS61XXY24

QS61XXY24

产品分类: 发光二极管
厂牌: APEM

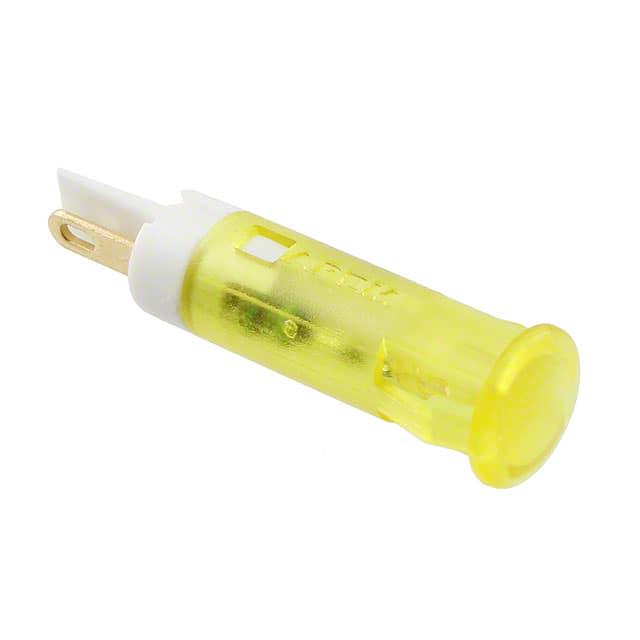

产品描述: APEM 黄色LED面板指示灯, 24V 直流, 20mA, 6mm安装孔径
供应商型号: 642-QS61XXY24
供应商: Mouser
标准整包数: 1

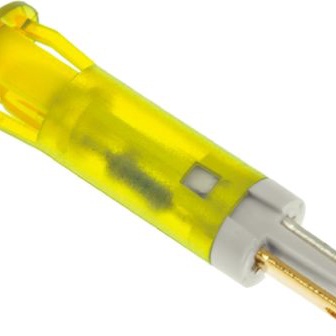

APEM 发光二极管 QS61XXY24

QS61XXY24概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种嵌入式安装面板指示灯,广泛应用于各种电子设备中。这些指示灯可以提供多种颜色选择(红、绿、黄、蓝、橙、白),并且具有高亮度或标准亮度可选。它们的设计旨在满足工业和商业应用的需求,如控制面板、仪表板和其他需要清晰视觉指示的场合。

    技术参数


    | 特性 | 标准LED (mcd) | 正向电压 (V) | 高亮度LED (mcd) | 正向电压 (V) |

    | 红色 | 25 | 2.0 | 6000 | 2.2 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 |
    | 白色 (透明) | 1200 | 3.3 | 2500 | 3.3 |
    其他

    技术参数


    - 工作电压范围:2VDC 到 220VAC
    - 运行电流(所有类型):20mA(红色、绿色、黄色、蓝色、橙色)、3mA(白色)
    - 视角:标准LED为30°,高亮度LED为45°
    - 最大反向电压:5V
    - 寿命预期:100,000小时
    - 工作温度范围:-30°C到+85°C
    - 存储温度:-40°C到+100°C
    - 推荐面板厚度:0.8mm到1.6mm
    - 引脚和线材:镀金/镀银端子、黄铜端子,或24AWG(6mm、8mm)、22AWG(10mm、12mm)线材

    产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 的特点是设计紧凑、安装方便、使用寿命长,且提供了多种颜色和亮度选项。它的主要优势包括:
    - 前面板嵌入式安装,无需额外固定装置。
    - 高质量的透镜和外壳材料,确保长期稳定性能。
    - 提供单色和双色LED选项,适用性强。
    - 可在宽泛的工作电压范围内运行,适用于不同的电源需求。

    应用案例和使用建议


    QS-Series Snap-in Panel Mount LED Indicators 可以应用于各种电子设备和控制系统中,例如汽车仪表板、家用电器控制面板、工业自动化系统等。在实际使用过程中,建议注意以下几点:
    - 对于需要特定电流值的应用,用户需要自行提供合适的电阻。
    - 遵循制造商的指导手册进行正确的焊接操作。
    - 对于110VAC和220VAC的LED指示灯,通常会配备高亮度LED以提高可视性。
    - 为了实现双色效果,可以通过反转供电电压来改变颜色。

    兼容性和支持


    - QS-Series Snap-in Panel Mount LED Indicators 可以与其他标准电气组件兼容,便于集成到现有的系统中。
    - APem公司提供详细的技术支持和售后服务,用户可以在其官网获取更多信息和支持。

    常见问题与解决方案


    1. Q: LED闪烁不正常
    - A: 检查电路连接是否正确,特别是供电电压是否符合要求。如果仍然无法解决问题,请联系技术支持。
    2. Q: LED亮度不足
    - A: 确认是否已经提供了所需的外部电阻,并检查供电电压是否在规定范围内。
    3. Q: LED损坏
    - A: 首先检查供电电压是否超出额定值,然后确认是否有外部损伤或不良的连接。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能的面板指示灯,适用于广泛的工业和商业应用。其独特的优势在于多样化的颜色选择、高寿命和便捷的安装方式。无论是对于初次使用者还是专业工程师,这款产品都是一个可靠的选择。强烈推荐用于需要清晰指示的场合。

QS61XXY24参数

参数
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带凸状顶
波长 -
测试电流 -
显示颜色 黄色
视角 30°
长*宽*高 20.3mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS61XXY24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS61XXY24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS61XXY24 QS61XXY24数据手册

QS61XXY24封装设计

查看详情并下载
Symbol
Footprint
3D Model
