首页  >  产品百科  >  Q8F3BXXHY110E

Q8F3BXXHY110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带平顶 扩散 黄色 导线安装,面板安装 5mm*5mm*5mm
供应商型号: N-Q8F3BXXHY110E
供应商: 云汉优选
标准整包数: 1

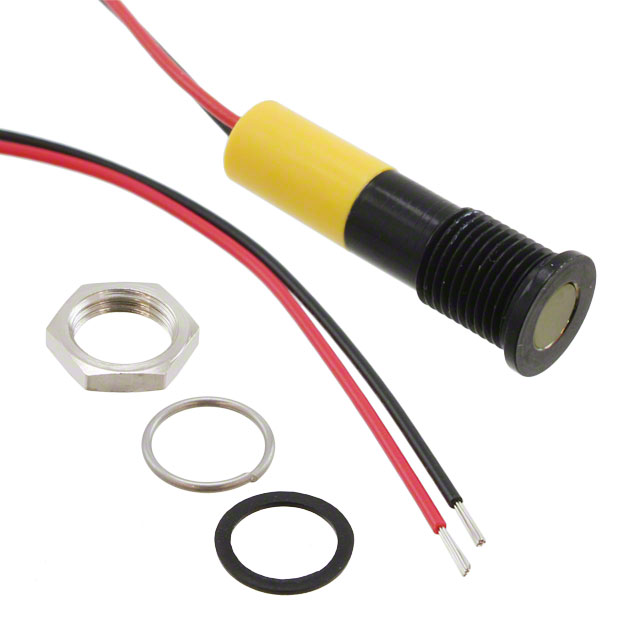

APEM 发光二极管 Q8F3BXXHY110E

Q8F3BXXHY110E概述


    产品简介


    本产品为一款直径为8毫米的面板安装式LED指示灯,属于Q8系列。该系列产品具有多种颜色选择和不同的亮度等级(如超亮、强亮等),并提供不同的终端选项,适用于各种工业控制面板、仪器仪表、汽车及消费电子产品等领域。此款LED指示灯以其卓越的性能和广泛的适用范围,成为众多应用场合的理想选择。

    技术参数


    - 最大反向电压: 5 V
    - 视角范围: 30–100°(视具体型号而定)
    - 使用寿命: 100,000小时
    - 扭矩: 20至25 cNm
    - 最大面板厚度: 7 mm
    - 光谱分布: 红色、绿色、黄色、蓝色、白色等
    - 驱动电压与电流:
    - 02 (无电阻器): 1.8至3.3 VDC, 最大20 mA
    - 6 VDC: 5.4至6.6 VDC, 20 mA
    - 12 VDC: 10.8至13.2 VDC, 20 mA
    - 24 VDC: 21.6至26.4 VDC, 20 mA
    - 28 VDC: 25.2至30.8 VDC, 20 mA
    - 110 VAC: 99至121 VAC, 6 mA
    - 220 VAC: 207至235 VAC, 3 mA
    - 环境条件:
    - 塑料后盖: -30°C至+65°C (–22°F至+149°F)
    - 环氧树脂后盖: -40°C至+85°C (–40°F至+185°F)

    产品特点和优势


    1. IP67防护等级: 能够有效防止灰尘侵入和短时间浸泡,提高了产品的可靠性和耐用性。
    2. 高亮度和低功耗: 通过采用不同的LED亮度等级,满足不同应用需求的同时保持低能耗。
    3. 多样的颜色选择: 提供红色、绿色、黄色、蓝色、白色等多种颜色,适用于不同应用场景。
    4. 优异的工作温度范围: 在宽广的温度范围内保持稳定运行,适应于严苛的环境要求。

    应用案例和使用建议


    应用案例: 本款LED指示灯广泛应用于工业自动化控制系统、机械设备监控、汽车导航系统以及家用电器显示界面中。例如,在一个机床控制系统中,该指示灯可以用来显示设备运行状态,通过不同颜色的组合提示操作员当前机器的工况。
    使用建议:
    - 在选择LED驱动电压时,需注意确保其不超过额定值的10%,以延长LED的使用寿命。
    - 为获得最佳视觉效果,建议根据实际应用场景调整LED亮度和颜色配置。
    - 在进行焊接操作时,要注意控制焊接温度和时间,避免对LED造成损坏。

    兼容性和支持


    - 本产品提供了多种终端选项(如焊锡垫片、快插端子、引脚、电线等),方便用户根据不同需求进行灵活配置。
    - 厂商提供标准长度为200 mm的红色电线表示正极,黑色电线表示负极,其他长度可根据客户需求定制。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED无法点亮 | 检查电源电压是否符合要求;检查连接线路是否有误。 |
    | LED亮度不均 | 可能是由于LED批次之间的差异导致,更换同一批次的产品可解决问题。 |
    | LED过热损坏 | 确保工作环境符合规定的温度范围;增加散热措施。 |

    总结和推荐


    总体而言,这款8毫米面板安装式LED指示灯以其优越的性能指标、广泛的应用范围和高度的灵活性,为众多行业提供了可靠的解决方案。无论是需要在恶劣环境下稳定工作的工业自动化系统,还是需要精美外观设计的消费类产品,它都能胜任。因此,我强烈推荐使用此款产品。

Q8F3BXXHY110E参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 黄色
视角 100°
透镜类型 扩散
Vf-正向电压 2V
长*宽*高 5mm*5mm*5mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装,袋装

Q8F3BXXHY110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F3BXXHY110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F3BXXHY110E Q8F3BXXHY110E数据手册

Q8F3BXXHY110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 13.8648 ¥ 117.8508
20+ $ 13.2252 ¥ 112.4142
25+ $ 12.3522 ¥ 104.9937
库存: 39
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 942.8
