QS121XXG24

产品分类: 发光二极管
厂牌: APEM

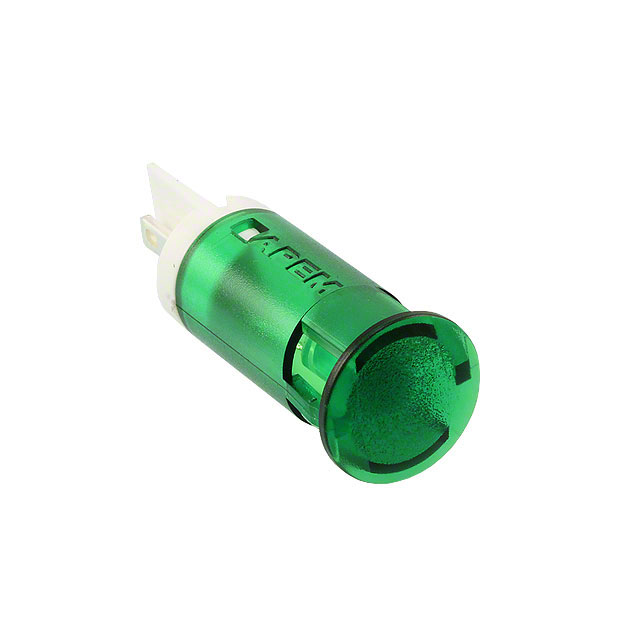

产品描述: APEM 绿色LED面板指示灯, 24V 直流, 20mA, 12mm安装孔径
供应商型号: N-QS121XXG24
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 QS121XXG24

QS121XXG24概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是QS系列插入式前面板安装LED指示灯。该系列产品提供多种直径(6mm、8mm、10mm和12mm)的孔径尺寸,适用于不同的安装需求。它采用前插式安装,无需额外的硬件即可完成固定。产品提供标准亮度扩散LED和高亮度LED两种选择,特别适合于日光下查看的应用场合。

    技术参数


    - 额定电压范围:0.2V(无电阻)到28V DC,以及110V AC(仅适用于QS6以外的产品)。
    - 最大反向电压:5V
    - 最大面板厚度:0.8至1.6毫米
    - 工作温度范围:-30°C 至 +65°C(-22°F至+149°F)
    - 预期寿命:100,000小时
    - 材质:模制聚碳酸酯

    产品特点和优势


    - 安装便捷:通过前插式安装设计,无需额外硬件即可完成安装。
    - 多样化的电压选项:支持多种直流和交流电压输入,满足不同应用需求。
    - 高亮度和耐用性:提供高亮度LED选项,并且具备出色的耐用性,寿命可达10万小时。
    - 广泛适用:适用于各种工业和消费电子产品,尤其是在需要在强光下仍能清晰显示的场合。

    应用案例和使用建议


    - 工业控制:用于工业自动化控制系统中的状态指示。
    - 家用电器:用于家用电器上的运行状态指示。
    - 使用建议:建议在连接电路时确保额定电压不超过额定值的10%,以延长产品寿命。对于LED亮度的要求较高的场合,推荐使用高亮度LED。

    兼容性和支持


    - 兼容性:适用于多数常规的工业和消费电子设备。
    - 支持服务:提供客户支持和技术咨询,可联系APEM获取更多信息和帮助。

    常见问题与解决方案


    - 问题1:接通电源后LED不亮。
    - 解决方案:检查接线是否正确,确认供电电压在规定的范围内。
    - 问题2:LED亮度不足。
    - 解决方案:更换为高亮度LED型号,或确认是否需要增加驱动电流。

    总结和推荐


    综上所述,QS系列插入式前面板安装LED指示灯是一款可靠、耐用、易于安装的LED指示灯产品。它的多种电压选择和高亮度选项使其能够适应广泛的工业和消费电子应用场景。鉴于其出色的性价比和可靠性,我们非常推荐将此产品应用于需要状态指示的各种设备中。

QS121XXG24参数

参数
测试电流 -
显示颜色 绿色
视角 30°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXG24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXG24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXG24 QS121XXG24数据手册

QS121XXG24封装设计

查看详情并下载
Symbol
Footprint
3D Model
