QS83XXHR220

产品分类: 发光二极管
厂牌: APEM

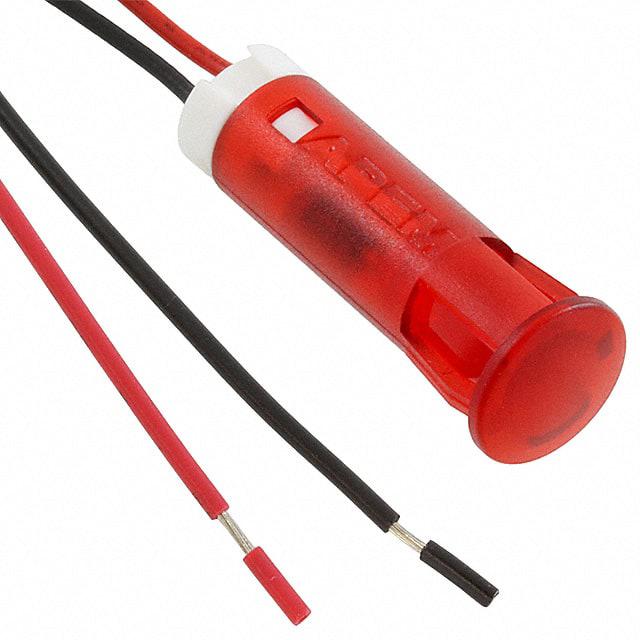

产品描述: APEM 红色LED面板指示灯, 220V 交流, 3mA, 8mm安装孔径
供应商型号: N-QS83XXHR220
供应商: 云汉优选
标准整包数: 1

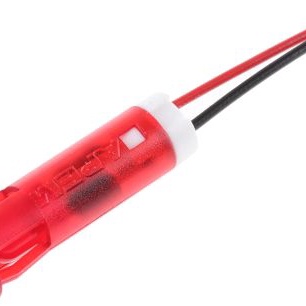

APEM 发光二极管 QS83XXHR220

QS83XXHR220概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能的嵌入式面板安装指示灯。它提供多种颜色选择(红、绿、黄、蓝、橙、白)和不同的直径尺寸(6mm, 8mm, 10mm, 12mm),适用于广泛的工业和消费电子产品中。这些指示灯采用标准或高亮度LED设计,能够在各种电压和电流条件下稳定工作,广泛应用于控制面板、仪表板和其他需要清晰视觉信号的应用场合。

    技术参数


    | 特性 | 参数 |

    | 颜色 | 红、绿、黄、蓝、橙、白 |
    | 视角 | 标准LED: 30°,高亮度LED: 45°|
    | 工作电压范围 | 直流2V至交流220V |
    | 操作温度范围 | -30°C至+85°C |
    | 存储温度 | -40°C至+100°C |
    | 工作寿命 | 100,000小时 |
    | 最大反向电压 | 5V |
    | 镜头材料 | 聚碳酸酯 (UL94V-0) |
    | 外壳材料 | 聚碳酸酯 (UL94V-0) |
    | 引脚类型 | 快速连接端子、焊锡端子、导线 |
    | 导线规格 | 24AWG(6mm和8mm),22AWG(10mm和12mm) |

    产品特点和优势


    1. 多色彩选择:提供红、绿、黄、蓝、橙、白等多种颜色,满足不同应用场景需求。
    2. 高可靠性:具有100,000小时的工作寿命,适用于长寿命应用。
    3. 广泛的工作电压范围:支持直流2V至交流220V的工作电压,适应性强。
    4. 易于安装:采用前方面板卡扣安装方式,无需额外的安装硬件。
    5. 高亮度选项:提供高亮度LED型号,适合户外和强光环境下的应用。
    6. 双色LED:通过切换供电极性可实现双色显示,增强信息传递能力。

    应用案例和使用建议


    1. 控制面板:用于工业控制面板的指示和报警系统,提高操作员的视觉反馈效果。
    2. 仪表盘:汽车和船舶的仪表盘中使用,指示车辆状态如油量、速度等。
    3. 家用电器:微波炉、洗衣机等家电中的指示灯,帮助用户了解设备的工作状态。
    使用建议:
    - 在高亮环境下,考虑使用高亮度LED版本以确保可见性。
    - 在低温环境下使用时,注意保护设备防止冷脆现象。
    - 确保使用适当的电阻以避免过压损坏LED。

    兼容性和支持


    1. 兼容性:与市面上常见的控制面板和仪表板兼容,可以直接替换现有设备。
    2. 制造商支持:APEM公司提供详尽的技术支持和售后服务,确保用户获得最佳体验。

    常见问题与解决方案


    1. 问题:如何正确接线?
    - 解决方案:确保红色电线为正极(Anode),黑色电线为负极(Cathode)。使用金端子(Anode)和银端子(Cathode)区分正负极。
    2. 问题:不同颜色的LED工作电压是否一致?
    - 解决方案:每种颜色的LED有不同的工作电压范围,具体请参考产品规格表。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款优秀的嵌入式面板安装指示灯,具有广泛的电压适用范围、长寿命和多种颜色选择。它在控制面板、仪表盘等应用场景中表现出色,特别适合需要高度可靠性的工业环境。经过综合评估,我们强烈推荐这款产品给需要高性能指示灯的用户和企业。

QS83XXHR220参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS83XXHR220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXHR220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXHR220 QS83XXHR220数据手册

QS83XXHR220封装设计

查看详情并下载
Symbol
Footprint
3D Model
