首页  >  产品百科  >  QS123XXHB220

QS123XXHB220

产品分类: 发光二极管
厂牌: APEM

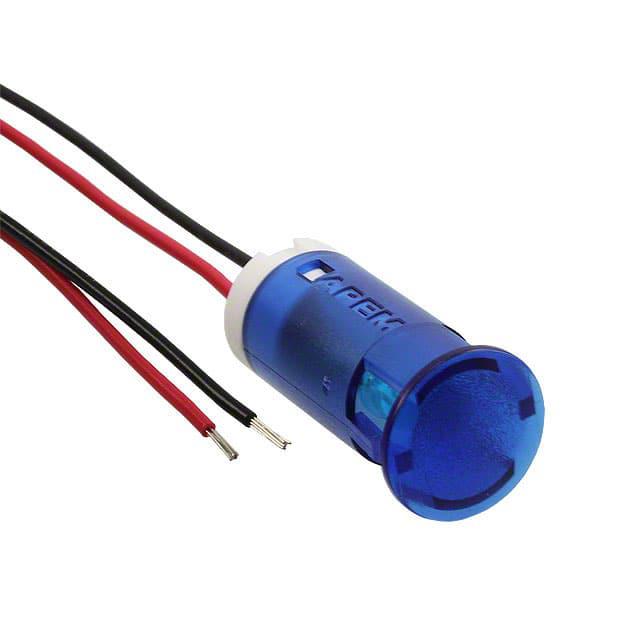

产品描述: APEM 蓝色LED面板指示灯, 220V 交流, 3mA, 12mm安装孔径
供应商型号: 2450400
供应商: 海外现货
标准整包数: 1

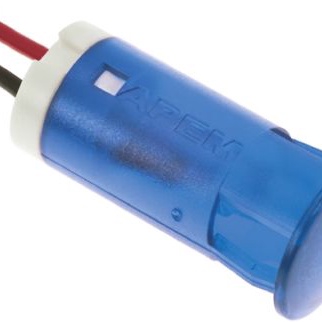

APEM 发光二极管 QS123XXHB220

QS123XXHB220概述

    QS系列嵌入式面板安装LED指示器

    产品简介


    QS系列嵌入式面板安装LED指示器是一种广泛应用于工业自动化、电信设备、仪器仪表以及各种消费电子产品中的光电设备。这些指示器由标准和高亮度LED组成,具有多种颜色(红色、绿色、黄色、蓝色、橙色和白色),适用于各种不同的操作电压范围(2VDC至220VAC)。它们通过前面板插装的方式安装,无需额外的固定硬件,安装简便。此外,提供透镜扩散和平面透镜版本,确保在不同环境条件下的最佳显示效果。

    技术参数


    - 色彩和亮度
    - 红色:标准亮度(25 mcd)@ 2.0 V,高亮度(600 mcd)@ 2.2 V
    - 绿色:标准亮度(20 mcd)@ 2.2 V,高亮度(1200 mcd)@ 3.3 V
    - 黄色:标准亮度(20 mcd)@ 2.1 V,高亮度(380 mcd)@ 2.0 V
    - 蓝色:标准亮度(800 mcd)@ 3.3 V,高亮度(1600 mcd)@ 3.3 V
    - 橙色:标准亮度(30 mcd)@ 2.0 V,高亮度(410 mcd)@ 2.2 V
    - 白色(透明):标准亮度(1200 mcd)@ 3.3 V,高亮度(2500 mcd)@ 3.3 V
    - 操作参数
    - 操作电压范围:2 VDC 至 220 VAC
    - 工作电流:20 mA(红色、绿色、黄色、蓝色)、6 mA(橙色)、3 mA(白色)
    - 额定寿命:100,000 小时
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 物理参数
    - 适用面板切割尺寸:6 mm、8 mm、10 mm 和 12 mm
    - 镜片材料:聚碳酸酯(UL94V-0 等级)
    - 电线长度:标准长度为 200 mm,可选其他长度

    产品特点和优势


    - 多种颜色选择:提供红、绿、黄、蓝、橙、白等多种颜色选择,适用于不同的应用场景。
    - 高可靠性:额定寿命长达 100,000 小时,能够在恶劣环境中稳定工作。
    - 适应性强:能够适应 2 VDC 至 220 VAC 的广泛电压范围,特别适合不同电压要求的应用场景。
    - 高效节能:高亮度LED选项适合在日光下使用,从而提高能见度并降低功耗。
    - 简易安装:采用前面板插装方式,安装简单快捷,无需额外固定装置。

    应用案例和使用建议


    - 工业控制面板:QS系列指示器可以作为关键操作状态的可视化反馈工具,例如机器运行状态、报警信号等。
    - 通信设备:在通信设备中,可以用于指示电源状态、连接状态等。
    - 家用电器:在家电设备中,可以用作电源指示灯、故障警告灯等。
    使用建议:
    - 在使用高亮度LED时,请注意所需的更高驱动电压,以确保其正常工作。
    - 建议使用合适的电阻器来限制电流,以延长LED的使用寿命。
    - 对于交流电压供电的型号,确保符合安全标准,并进行适当的保护措施。

    兼容性和支持


    - 兼容性:QS系列指示器可与大多数标准的面板安装孔位兼容,适用于广泛的工业应用。
    - 技术支持:厂商提供详细的技术资料和客户支持,包括安装指南和故障排除手册。
    - 维护服务:提供定期维护服务和更换零件,确保长期可靠运行。

    常见问题与解决方案


    - Q:如何安装指示器?
    - A:将指示器插入前面板上的相应孔位即可。如果需要拆卸,轻轻拉出即可。

    - Q:如何确定正确的驱动电压?
    - A:参考产品手册中的电气特性表,选择对应的驱动电压。对于高亮度LED,请确保使用适当的电压。
    - Q:如何处理高亮LED的工作电流问题?
    - A:为了保证高亮LED的稳定工作,通常需要增加一个适当的限流电阻。请根据具体应用需求选择合适的电阻值。

    总结和推荐


    总体而言,QS系列嵌入式面板安装LED指示器是一款功能强大且可靠性高的光电设备。它的多色选择、宽泛的操作电压范围和高效的能源利用率使其在众多应用场合中表现出色。无论是工业控制还是家庭电器,这些指示器都能满足多样化的需求。强烈推荐这款产品给需要高性能光电指示设备的工程师和技术人员。
    以上是QS系列嵌入式面板安装LED指示器的详细介绍,希望对您选择和使用该产品有所帮助。

QS123XXHB220参数

参数
波长 -
测试电流 -
显示颜色 蓝色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
透镜形状 圆形,带平顶
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXHB220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXHB220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXHB220 QS123XXHB220数据手册

QS123XXHB220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.651
10+ ¥ 33.7353
50+ ¥ 33.1329
100+ ¥ 32.5305
500+ ¥ 32.5305
1000+ ¥ 32.5305
2500+ ¥ 32.5305
库存: 114
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 37.65
直接购买
加入购物车
