Q8P1BXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 扩散 绿色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: ET-2494777
供应商: 海外现货
标准整包数: 1

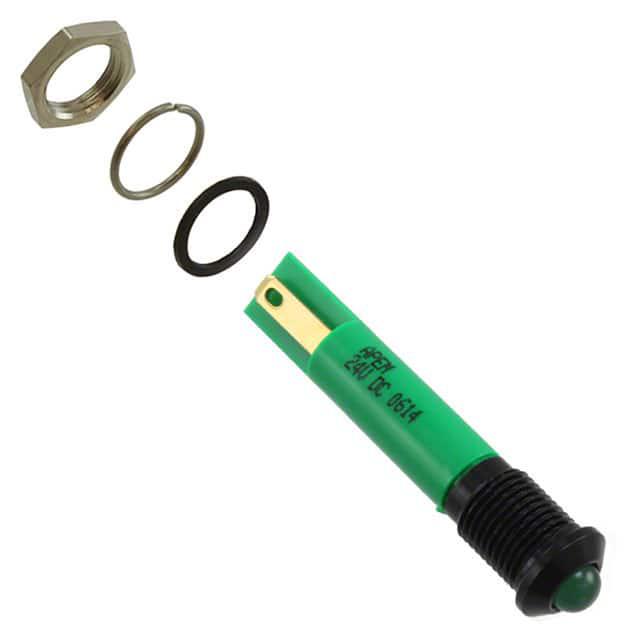

APEM 发光二极管 Q8P1BXXG24E

Q8P1BXXG24E概述

    # 8 mm Panel Mount LED Indicators Q8系列

    产品简介


    8 mm面板安装式LED指示灯Q8系列是一种适用于各种应用场景的高性能LED指示设备。该系列产品提供多种颜色选择,包括红色、绿色、黄色、蓝色、白色和橙色等。根据不同的设计需求,还提供了双色和三色选项。这些LED指示灯广泛应用于工业控制、家电设备、医疗设备、通信系统等领域,用于显示运行状态、警报信号等。

    技术参数


    电气规格
    - 操作电压:
    - 无电阻器:1.8至3.3 VDC(20 mA最大)
    - 6 VDC:5.4至6.6 VDC(20 mA最大)
    - 12 VDC:10.8至13.2 VDC(20 mA最大)
    - 24 VDC:21.6至26.4 VDC(20 mA最大)
    - 28 VDC:25.2至30.8 VDC(20 mA最大)
    - 110 VAC:99至121 VAC(6 mA最大)
    - 220 VAC:207至235 VAC(3 mA最大)
    - 操作电流:最大20 mA
    - 客户须知:客户需自行提供所需的电阻器以确保正常操作。
    LED组件规格
    常规亮度
    - 红色:
    - 突出和凹入:80 mcd
    - 平面:8 mcd
    - 正向电压:2.0 V
    - 绿色:
    - 突出和凹入:60 mcd
    - 平面:6 mcd
    - 正向电压:2.2 V
    - 黄色:
    - 突出和凹入:50 mcd
    - 平面:6 mcd
    - 正向电压:2.1 V
    - 蓝色:
    - 突出和凹入:1,600 mcd
    - 平面:50 mcd
    - 正向电压:3.3 V
    - 白色:
    - 突出和凹入:1,600 mcd
    - 平面:500 mcd
    - 正向电压:3.3 V
    - 橙色:
    - 突出和凹入:60 mcd
    - 平面:110 mcd
    - 正向电压:2.2 V
    超亮亮度
    - 红色:
    - 突出和凹入:6,000 mcd
    - 平面:980 mcd
    - 正向电压:2.2 V
    - 绿色:
    - 突出和凹入:1,900 mcd
    - 平面:300 mcd
    - 正向电压:3.3 V
    - 黄色:
    - 突出和凹入:1,600 mcd
    - 平面:250 mcd
    - 正向电压:2.0 V
    - 橙色:
    - 突出和凹入:2,400 mcd
    - 平面:110 mcd
    - 正向电压:2.2 V

    产品特点和优势


    1. 多样化颜色选择:提供单色、双色和三色LED,适应不同应用场景的需求。
    2. 高亮度选项:超亮亮度型号可确保在强光环境下仍能清晰可见。
    3. 多电压选项:支持广泛的输入电压范围,适合各种电源条件。
    4. 坚固耐用:通过了IP67防护等级认证,能够在恶劣环境下可靠工作。
    5. 易安装设计:提供多种终端选项,方便安装和接线。

    应用案例和使用建议


    应用案例
    - 工业控制系统:用于监控设备状态,如温度、压力和流量监测。
    - 家电设备:如微波炉、烤箱等家用电器上的运行状态指示。
    - 医疗设备:用于显示设备的运行状态和警报信号。
    使用建议
    - 在使用超亮LED时,确保其正向电压不超过规定值的10%,以延长使用寿命。
    - 为实现最佳性能,建议使用合适的电阻器来调节操作电流。
    - 在焊接至终端时,建议使用推荐的焊接温度(300°C,持续3秒)以避免损坏。

    兼容性和支持


    - 兼容性:Q8系列LED指示灯与多种电压源兼容,适用于12 VDC、24 VDC、28 VDC、110 VAC和220 VAC等输入电压。
    - 支持和服务:制造商提供详尽的技术文档和售后服务,包括产品选择指南、安装手册和技术支持。

    常见问题与解决方案


    1. 问题:如何选择合适的电阻器?
    - 解答:根据所需的操作电流和输入电压,计算并选择合适的电阻值。例如,对于12 VDC输入,如果目标电流是10 mA,则电阻值应约为1200欧姆(R = V/I)。
    2. 问题:LED亮度不一致怎么办?
    - 解答:检查连接线路是否正确,确保所有LED的正负极连接正确。此外,可以尝试更换新的LED以排除制造缺陷的可能性。
    3. 问题:焊接过程中LED损坏怎么办?
    - 解答:焊接时务必使用推荐的焊接温度和时间。如果LED受损,可能需要重新选择适合的型号进行替换。

    总结和推荐


    8 mm面板安装式LED指示灯Q8系列是一款具有多功能和高可靠性特征的产品。无论是工业控制还是日常家电,都能满足其应用需求。其多样化的颜色选择、高亮度选项以及广泛的电压兼容性使得它成为众多应用场景的理想选择。综上所述,强烈推荐此款产品用于各类需要清晰状态显示的应用场合。

Q8P1BXXG24E参数

参数
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带圆顶
波长 -
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8P1BXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8P1BXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8P1BXXG24E Q8P1BXXG24E数据手册

Q8P1BXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
