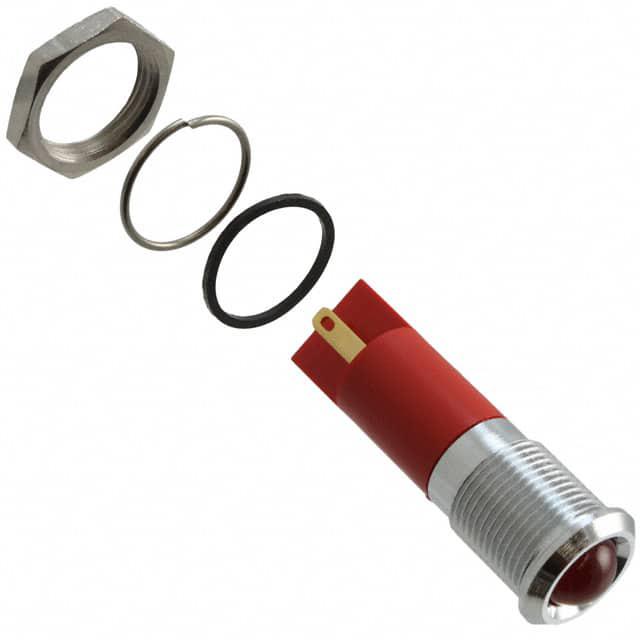

Q14P1CXXR12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: Q14P1CXXR12E
供应商: 国内现货
标准整包数: 25
APEM 发光二极管 Q14P1CXXR12E

Q14P1CXXR12E概述


    产品简介


    本手册介绍的是型号为Q14系列的面板安装式LED指示灯。这类产品主要用于多种应用领域,如汽车仪表盘、工业控制面板和家用电器等。其独特的设计和卓越的性能使其成为市场上非常受欢迎的选择。这些指示灯能够提供显著的亮度和良好的视角范围,以确保在不同角度下的可视性。

    技术参数


    - 材料: 镀铬黄铜前面板(亮铬、黑色或哑光灰色)和模制聚碳酸酯后盖。
    - 最大反向电压: 5 V
    - 视场角: 30–100°(根据型号有所不同)
    - 使用寿命: 100,000小时
    - 扭矩: 75 cNm
    - 最大面板厚度: 11 mm
    - 绝缘电阻: 4,000 MΩ(500 VDC)
    电气规格
    | 工作电压 | 最小至最大电压范围 (VDC) | 典型电流 (mA) |
    |
    | 02 | 1.8 至 3.3 | 20 |
    | 6 VDC | 5.4 至 6.6 | 20 |
    | 12 VDC | 10.8 至 13.2 | 20 |
    | 24 VDC | 21.6 至 26.4 | 20 |
    | 28 VDC | 25.2 至 30.8 | 20 |
    | 110 VAC | 99 至 121 | 6 |
    | 220 VAC | 207 至 235 | 3 |
    LED组件规格
    | 类型 | 透光率 | 正向电压 (V) | 发光强度 (mcd) | 前视角度 (°) |

    | 红色高亮度 | 水晶透明 | 2.1 | 2,800 | 20 |
    | 绿色高亮度 | 水晶透明 | 3.2 | 2,200 | 20 |
    | 黄色高亮度 | 水晶透明 | 2.0 | 1,300 | 20 |
    | 橙色高亮度 | 水晶透明 | 2.1 | 850 | 20 |

    产品特点和优势


    - 防护等级: IP67标准封装(EN60529),具有出色的防水防尘能力。
    - 宽广的工作温度范围: 后塑料外壳为-30°C至+65°C,后环氧树脂外壳为-40°C至+85°C。
    - 可定制字符: 提供激光雕刻服务,可以根据客户需要刻上各种文字和符号。
    - 广泛的颜色选择: 包括红色、绿色、黄色、蓝色、白色、橙色等,并且可提供RGB三色组合。

    应用案例和使用建议


    该LED指示灯适用于汽车仪表盘、工业自动化设备以及家用电器等。对于户外使用,建议选用超亮或高亮度LED选项以提高可见度。在组装过程中,需注意焊接温度控制,推荐使用300°C的焊锡温度。

    兼容性和支持


    - 兼容性: 该产品支持多种终端配置(例如,镀金快接端子表示正极,镀银端子表示负极)。另外,不同长度和颜色的线缆也可以根据客户需求定制。
    - 支持和维护: APEM公司提供全面的技术支持,包括售前咨询和售后维护。如果客户需要特殊规格的产品,可以直接联系APEM。

    常见问题与解决方案


    - 问: 产品在高温下运行时,发光强度会降低吗?
    - 答: 是的,为了保证最佳性能,建议不要超过制造商推荐的最大工作电压(超过10%将缩短寿命)。

    - 问: 如何处理焊接时的热损伤?
    - 答: 推荐使用300°C的焊接温度,并且保持不超过3秒的时间。

    总结和推荐


    Q14系列LED指示灯具备优良的电气特性和广泛的适用性,特别是在需要高亮度和耐用性的场合。其IP67防护等级和广泛的温度适应性使得它在不同环境中都能稳定工作。我们强烈推荐使用此系列产品,特别是对于那些需要长期可靠性与稳定性的应用场合。APEM公司提供了优质的售后服务和技术支持,进一步增强了其产品竞争力。如果您正在寻找一个可靠且高效的LED指示灯解决方案,Q14系列将是您的不二之选。

Q14P1CXXR12E参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 2V
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q14P1CXXR12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1CXXR12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1CXXR12E Q14P1CXXR12E数据手册

Q14P1CXXR12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 71.9434
100+ ¥ 70.1743
200+ ¥ 68.9949
库存: 549
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 3597.17
