QH22L57YC

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 黄色面板指示灯, 12 → 24V 直流, 20mA, IP67, 22.2mm安装孔径
供应商型号: N-QH22L57YC
供应商: 云汉优选
标准整包数: 1

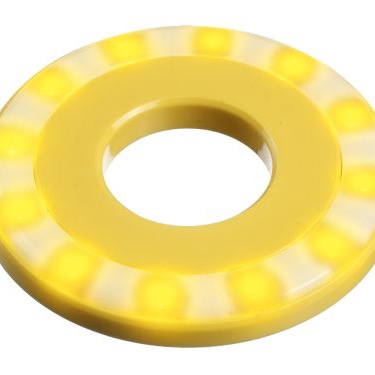

APEM 发光二极管 QH22L57YC

QH22L57YC概述

    QH系列LED指示器技术手册解析

    产品简介


    QH系列LED指示器是一款高度集成的电子元器件,适用于各种显示和指示应用。它提供单色、双色及RGB颜色选项,可用于面板嵌入式设计。这些指示器具有高可靠性和耐用性,特别适用于工业控制、医疗设备、交通信号等领域。

    技术参数


    - 最大反向电压: 5 VDC
    - 使用寿命: 50,000 小时
    - 电路板配置:
    - 单色:12个LED
    - 双色:12个LED,6个每种颜色交替排列
    - RGB颜色:12个LED
    - 外壳材料: PC(聚碳酸酯)
    - 透镜材料: PC(聚碳酸酯)
    - 电气规格:
    - 工作电压范围: 12 VDC 至 24 VDC
    - 工作电流范围: 4.2 mA 至 20 mA
    - LED特性:
    - 红色LED: 120 mcd @ 2.0 V
    - 绿色LED: 350 mcd @ 3.1 V
    - 黄色LED: 90 mcd @ 2.0 V
    - 蓝色LED: 90 mcd @ 3.1 V
    - 白色LED: 350 mcd @ 3.1 V

    产品特点和优势


    QH系列LED指示器的主要优势在于其高防护等级IP67,能够在恶劣环境中稳定工作。此外,它的抗电磁干扰能力也非常强,符合EN61000-4-3标准,能够抵抗高达100V/m的辐射场。这些特性使其在工业自动化、交通控制和其他需要高可靠性的场合中表现优异。

    应用案例和使用建议


    QH系列LED指示器非常适合用于交通信号灯、工业控制系统、医疗器械等需要高可靠性指示的应用。例如,在交通信号灯中,QH系列LED指示器可以通过其IP67防护等级确保长期稳定工作,同时通过外部微控制器实现全谱RGB颜色显示。建议在设计过程中考虑合适的电路保护措施以延长其使用寿命。

    兼容性和支持


    QH系列LED指示器设计用于与直径为16mm、19mm和22mm的面板开孔配合使用。此外,它还提供了直径为22mm的超大版本,适用于APEM的紧急停止开关。厂商提供了详细的安装指南和技术支持,用户可以通过联系APEM获得进一步的帮助。

    常见问题与解决方案


    - 问题: 指示器无法正常工作
    - 解决方案: 检查电源电压是否在12 VDC至24 VDC范围内,确认接线正确无误。
    - 问题: LED亮度不足
    - 解决方案: 确保供电电流不低于最小值,并检查LED是否损坏。
    - 问题: 指示器显示异常颜色
    - 解决方案: 检查电路连接,确保每个LED颜色对应的引脚正确连接。

    总结和推荐


    QH系列LED指示器凭借其高防护等级、长寿命以及出色的电磁兼容性,成为工业控制领域的理想选择。它适用于多种应用场景,具备较高的市场竞争力。强烈推荐在需要高可靠性和耐用性的场合使用此产品。

QH22L57YC参数

参数
显示颜色 白色,黄色
视角 -
透镜类型 散射
Vf-正向电压 2V
透镜形状 圆形,带圆顶环
波长 -
测试电流 -
长*宽*高 5.5mm(长度)
安装方式 导线安装,面板安装
零件状态 在售

QH22L57YC厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QH22L57YC数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QH22L57YC QH22L57YC数据手册

QH22L57YC封装设计

查看详情并下载
Symbol
Footprint
3D Model
