QS63XXW12

产品分类: 发光二极管
厂牌: APEM

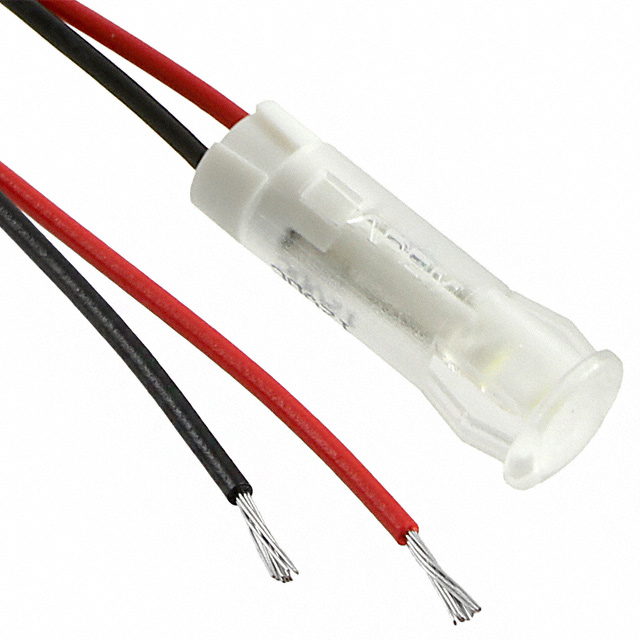

产品描述: APEM 白色LED面板指示灯, 12V 直流, 20mA, 6mm安装孔径
供应商型号: QS63XXW12
供应商: Master
标准整包数: 5
APEM 发光二极管 QS63XXW12

QS63XXW12概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款广泛应用于工业控制、仪器仪表和消费电子产品中的指示灯。这些LED指示灯具有多种颜色和电压范围,使其适用于不同的应用场景。它们采用嵌入式面板安装设计,无需额外硬件即可完成安装,极大地简化了装配过程。此外,该系列指示灯还提供标准亮度和高亮度两种选择,以适应不同光线环境下的需求。

    技术参数


    基本参数
    - 尺寸: 6mm, 8mm, 10mm 和 12mm 直径切口尺寸
    - 安装方式: 前面板嵌入式安装
    - 镜片: 颜色扩散平板镜片
    - 可选颜色: 红色 (Red)、绿色 (Green)、黄色 (Yellow)、蓝色 (Blue)、橙色 (Orange) 和白色 (Clear)
    - 工作电压范围: 2VDC 至 220VAC
    - 终端类型: 焊接端子 / 快速端子 (Faslon Tab) 或者导线 (200mm 标准长度)
    性能参数
    - 发光强度 (mcd):
    - 标准 LED:
    - 红色: 25 mcd
    - 绿色: 20 mcd
    - 黄色: 20 mcd
    - 蓝色: 800 mcd
    - 橙色: 30 mcd
    - 白色: 1200 mcd
    - 高亮度 LED:
    - 红色: 6000 mcd
    - 绿色: 1200 mcd
    - 黄色: 380 mcd
    - 蓝色: 1600 mcd
    - 橙色: 4100 mcd
    - 白色: 2500 mcd
    - 正向电压 (V):
    - 标准 LED:
    - 红色: 2.0 V
    - 绿色: 2.2 V
    - 黄色: 2.1 V
    - 蓝色: 3.3 V
    - 橙色: 2.0 V
    - 白色: 3.3 V
    - 高亮度 LED:
    - 红色: 2.2 V
    - 绿色: 3.3 V
    - 黄色: 2.0 V
    - 蓝色: 3.3 V
    - 橙色: 2.2 V
    - 白色: 3.3 V
    - 额定电流 (mA):
    - 所有类型: 20 mA (标准LED)
    - AC 供电: 6 mA (橙色)、3 mA (白色)
    电气特性
    - 最大反向电压: 5V
    - 视角: 标准LED 30°, 高亮度LED 45°
    - 寿命: 100,000 小时
    - 工作温度范围: -30°C 至 +85°C
    - 储存温度范围: -40°C 至 +100°C
    材料特性
    - 镜片材质: 聚碳酸酯 (UL94V-0)
    - 外壳材料: 聚碳酸酯 (UL94V-0)
    - 端子材料: 金涂层/银涂层 (快接端子) 或 黄铜
    - 导线规格: 6mm 和 8mm 使用 24AWG 导线,10mm 和 12mm 使用 22AWG 导线

    产品特点和优势


    - 嵌入式安装设计: 简化了安装流程,减少了装配时间。
    - 高亮度选项: 高亮度LED适合白天或强光环境下使用。
    - 双色LED选项: 可以通过改变输入电压来切换颜色。
    - 高可靠性: 100,000 小时的长寿命设计,保证长期稳定运行。
    - 广泛的电压范围: 从2VDC到220VAC,适用于多种电源环境。

    应用案例和使用建议


    应用场景
    - 工业自动化: 在自动化设备中用于状态指示和报警。
    - 家用电器: 作为电饭煲、微波炉等设备的操作状态指示。
    - 医疗设备: 在医疗器械中指示操作状态,确保用户安全。
    - 交通工具: 用于车内状态指示,如车门未关提示。
    使用建议
    - 连接电源注意事项: 对于非电阻版本 (02),请仔细确认正向电压以避免过流。
    - 焊接注意事项: 当焊接快速端子时要小心操作。
    - 特殊选项: 如需闪光LED等特殊选项,建议联系制造商咨询。

    兼容性和支持


    - 兼容性: 与各种控制器和电源适配器兼容,适合多种工业和消费电子产品。
    - 制造商支持: APem 提供技术支持和维修服务,确保产品质量和用户满意度。

    常见问题与解决方案


    1. 问:如何连接电线?
    - 答:红色电线代表阳极 (+),黑色电线代表阴极 (-)。对于24 AWG 和 22 AWG 导线,请参考具体型号的配置。
    2. 问:如何选择正确的电压?
    - 答:根据实际应用场景选择合适的电压范围。如有需要,可咨询APem。
    3. 问:如何判断LED灯是否损坏?
    - 答:检查正向电压是否正常,或者用万用表测量电压和电流是否符合要求。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款多功能、高性能的产品,在多种应用场景下表现出色。其独特的嵌入式安装设计、宽泛的工作电压范围和高可靠性使得其在市场上具备强大的竞争力。无论是工业自动化还是家用电器,该系列产品都是您的理想选择。强烈推荐使用此产品以满足您的特定需求。

QS63XXW12参数

参数
显示颜色 白色
视角 30°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带凸状顶
波长 -
测试电流 -
长*宽*高 7.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS63XXW12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS63XXW12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS63XXW12 QS63XXW12数据手册

QS63XXW12封装设计

查看详情并下载
Symbol
Footprint
3D Model
