Q6F3CXXY24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.1V 圆形,带平顶 扩散 黄色 导线安装,面板安装 3mm*3mm*3mm
供应商型号: Q6F3CXXY24E
供应商: 国内现货
标准整包数: 50
APEM 发光二极管 Q6F3CXXY24E

Q6F3CXXY24E概述

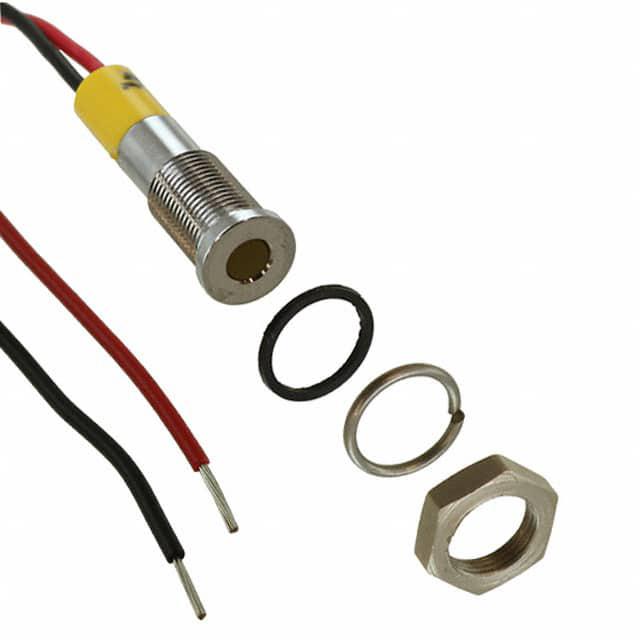

    # 产品介绍:Q6系列6mm面板安装式LED指示灯

    产品简介


    Q6系列6mm面板安装式LED指示灯是一种高效能、多功能的LED显示设备,广泛应用于工业控制、通信设备、家电控制面板以及其他需要视觉反馈的应用场合。这款LED指示灯以其紧凑的设计、高亮度以及多种颜色选择而著称,能够满足不同环境下的需求。

    技术参数


    基本规格
    - 材质:镀铬黄铜前框(亮铬、黑铬或哑光灰)与模压聚碳酸酯后壳
    - 最大反向电压:5V
    - 视角范围:30°到100°(取决于型号)
    - 寿命:100,000小时
    - 扭矩:4 cNm(视具体选项而定)
    - 最大面板厚度:7 mm
    LED规格
    - LED类型:3mm彩色扩散环氧树脂透镜或3mm透明超高亮LED
    - 终端类型:(2.0 x 0.5)焊料引脚、针脚或(200 mm长)线缆终端,其他长度可按要求提供
    电气规格
    | 电压 | 工作电压 | 工作电流 |
    |
    | (无电阻器) | 1.8至3.3 VDC | 最大20mA |
    | 6 VDC | 5.4至6.6 VDC | 20 mA |
    | 12 VDC | 10.8至13.2 VDC | 20 mA |
    | 24 VDC | 21.6至26.4 VDC | 20 mA |
    | 28 VDC | 25.2至30.8 VDC | 20 mA |

    产品特点和优势


    - IP67密封选项:符合EN60529标准,具备卓越的防尘防水性能。
    - 宽广的工作温度范围:塑料后壳-30°C至+65°C,环氧树脂后壳-40°C至+85°C。
    - 多样的终端配置:支持焊料引脚、针脚及线缆等多种连接方式。
    - 高亮度与色温稳定性:提供不同亮度等级(普通、超亮、高亮),确保在各种条件下提供一致的视觉反馈。

    应用案例和使用建议


    Q6系列LED指示灯适用于工业自动化控制系统、电信设备、家用电器以及各种需要实时状态显示的设备。对于需频繁操作或安装于户外环境的场合,建议使用IP67密封版本以提高防护等级。
    在实际应用中,为了获得最佳效果,建议根据实际需求选择合适的电流限制电阻器,确保LED工作在其额定电流范围内。此外,在安装过程中要注意避免过热,防止损害LED寿命。

    兼容性和支持


    - 兼容性:Q6系列LED指示灯可通过定制线缆长度和终端类型与其他标准组件兼容。
    - 支持:产品由知名制造商Apem提供,用户可联系授权分销商如Mouser Electronics获取更多技术支持和服务。

    常见问题与解决方案


    - 问题:如何确定正确的LED电流?
    - 解决方案:根据所选LED的颜色和工作电压,查阅电气规格表确定所需的电流值,并根据需要添加适当的电流限制电阻器。

    - 问题:LED工作时发光强度不足?
    - 解决方案:检查LED是否在额定电压下工作,确认没有电流限制电阻器或其阻值是否合适。必要时,调整电路以提供足够的电流。

    总结和推荐


    Q6系列6mm面板安装式LED指示灯凭借其出色的性能、可靠性以及多样化的配置选项,成为众多应用场景的理想选择。无论是需要高亮度还是特定防护等级的场合,Q6系列都能满足您的需求。鉴于其卓越的品质与适用范围,我们强烈推荐将其纳入您的设备设计之中。

Q6F3CXXY24E参数

参数
测试电流 -
显示颜色 黄色
视角 100°
透镜类型 扩散
Vf-正向电压 2.1V
透镜形状 圆形,带平顶
波长 -
长*宽*高 3mm*3mm*3mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

Q6F3CXXY24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6F3CXXY24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6F3CXXY24E Q6F3CXXY24E数据手册

Q6F3CXXY24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
