Q8F1BXXHB02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 圆形,带平顶 扩散 蓝色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 642-Q8F1BXXHB02E
供应商: Mouser
标准整包数: 1
APEM 发光二极管 Q8F1BXXHB02E

Q8F1BXXHB02E概述


    产品简介

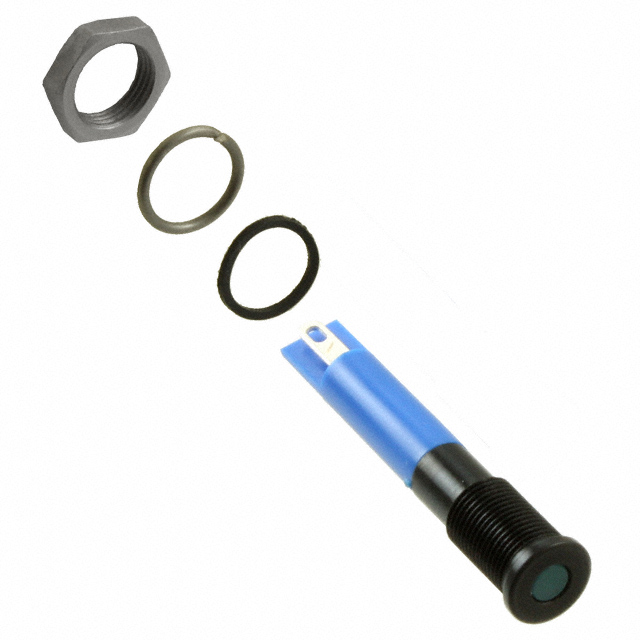

    Q8系列8mm面板安装式LED指示灯
    Q8系列8mm面板安装式LED指示灯是一种用于各种工业和消费类电子产品中的高效能指示装置。这些LED指示灯采用镀铬黄铜前圈和模制聚碳酸酯后座,提供亮铬、黑铬或亚光灰等多种颜色选择。它们广泛应用于各种控制面板、工业设备及家用电器,为用户提供清晰可靠的视觉反馈。

    技术参数


    - 额定电压范围:
    - 无电阻:1.8至3.3VDC(最大20mA)
    - 6VDC:5.4至6.6VDC(最大20mA)
    - 12VDC:10.8至13.2VDC(最大20mA)
    - 24VDC:21.6至26.4VDC(最大20mA)
    - 28VDC:25.2至30.8VDC(最大20mA)
    - 110VAC:99至121VAC(最大6mA)
    - 220VAC:207至235VAC(最大3mA)
    - 逆向电压: 最大5V
    - 视角范围: 30°到100°
    - 使用寿命: 100,000小时
    - 扭矩: 20到25cNm
    - 适用面板厚度: 最大7mm

    产品特点和优势


    Q8系列8mm面板安装式LED指示灯的独特之处在于其IP67防护等级(符合EN60529标准),可有效防止灰尘和水的侵入。此外,其温度适应范围宽广,后塑料部分的使用温度范围为-30°C至+65°C,而环氧体部分的使用温度范围则为-40°C至+85°C。Q8系列LED指示灯还具有多种安装选项,包括突出、凹陷和平齐的设计,同时提供不同的端子类型(焊片/快接终端、针脚和电线)。

    应用案例和使用建议


    应用案例
    - 工业控制面板: Q8系列LED指示灯适用于各种工业控制面板,可以显示设备运行状态、故障报警和安全警告等。
    - 家用电器: 在家电如微波炉、洗衣机等设备中,LED指示灯可以作为电源开关状态的指示,提供用户清晰的视觉反馈。
    - 仪器仪表: 在各种测量仪器中,Q8系列LED指示灯可以作为各种状态指示,如温度、压力和电流等。
    使用建议
    - 温度管理: 确保安装环境温度不超出指定范围,避免过热或过冷导致LED寿命缩短。
    - 防尘防水: 使用带有IP67防护等级的产品时,确保接线和连接处的密封性,以提高防护效果。
    - 供电管理: 遵循手册中的电气规格进行供电,不要超过LED的最大电压,以免造成损坏。

    兼容性和支持


    Q8系列LED指示灯与大多数主流的面板和连接器系统兼容。制造商提供了全面的技术支持和售后保障,包括详细的安装指南、快速响应的客户支持和技术咨询服务。

    常见问题与解决方案


    - 问题1: LED亮度不够?
    - 解决方案: 检查供电电压是否符合要求,确认是否有合适的电阻匹配。必要时更换高亮度版本的LED组件。

    - 问题2: 颜色不一致?
    - 解决方案: 确认生产批次是否一致,不同批次的白光LED颜色可能略有差异。如需要一致性更高的颜色,建议采购同一型号且同一生产批次的产品。

    总结和推荐


    Q8系列8mm面板安装式LED指示灯以其广泛的电气特性和耐用性,成为市场上备受欢迎的选择。其高亮度、IP67防护等级和多样的颜色选择,使其在各种应用中表现出色。我们强烈推荐使用这款产品,特别是在需要可靠指示反馈的应用环境中。
    总之,Q8系列LED指示灯不仅具备出色的性能和广泛的应用范围,还拥有良好的售后服务和支持,是值得信赖的选择。

Q8F1BXXHB02E参数

参数
视角 100°
透镜类型 扩散
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 蓝色
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

Q8F1BXXHB02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1BXXHB02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1BXXHB02E Q8F1BXXHB02E数据手册

Q8F1BXXHB02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
