QS63XXR24

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 24V 直流, 20mA, 6mm安装孔径
供应商型号: 2450252
供应商: 海外现货
标准整包数: 1

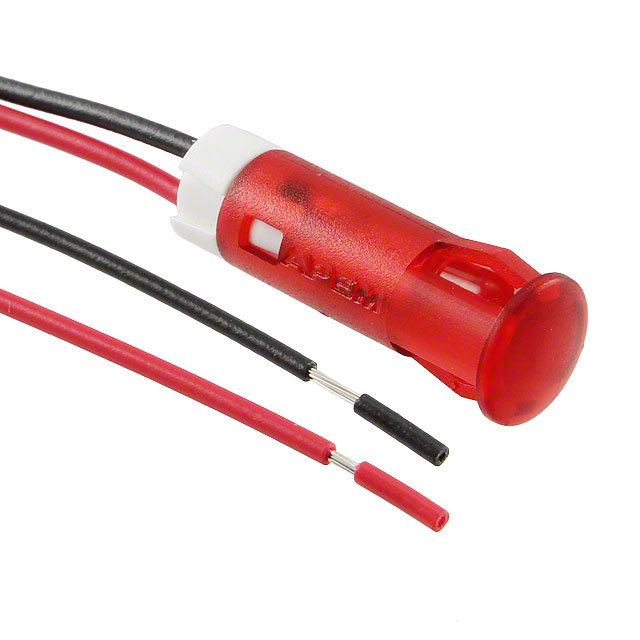

APEM 发光二极管 QS63XXR24

QS63XXR24概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种集成式面板安装指示灯,适用于多种电气和控制系统。这些指示灯提供多种颜色选择(红色、绿色、黄色、蓝色、橙色和白色),并具有高亮度版本,适用于日光条件下查看。该系列LED指示灯主要应用于控制面板、仪器仪表和其他需要清晰视觉反馈的应用场合。

    2. 技术参数


    - 发光强度(Intensity)
    - 标准LED:25 mcd (红) / 20 mcd (绿) / 20 mcd (黄) / 800 mcd (蓝) / 30 mcd (橙) / 1200 mcd (白)
    - 高亮度LED:6000 mcd (红) / 1200 mcd (绿) / 380 mcd (黄) / 1600 mcd (蓝) / 4100 mcd (橙) / 2500 mcd (白)
    - 正向电压(Forward Voltage)
    - 标准LED:2.0 V (红) / 2.2 V (绿) / 2.1 V (黄) / 3.3 V (蓝) / 2.0 V (橙) / 3.3 V (白)
    - 高亮度LED:2.2 V (红) / 3.3 V (绿) / 2.0 V (黄) / 3.3 V (蓝) / 2.2 V (橙) / 3.3 V (白)
    - 工作电压范围(Operating Voltage Range)
    - 2VDC - 220VAC
    - 典型工作电流(Typical Operating Current)
    - 20 mA (除220VAC白外为3mA)
    - 最大反向电压(Max Reverse Voltage)
    - 5V
    - 视角(Viewing Angle)
    - 30° (标准LED),45° (高亮度LED)
    - 寿命(Life Expectancy)
    - 100,000 小时
    - 工作温度范围(Operating Temperature Range)
    - -30°C 至 +85°C
    - 存储温度范围(Storage Temperature Range)
    - -40°C 至 +100°C
    - 面板厚度(Panel Thickness)
    - 0.8mm 至 1.6mm
    - 镜片材料(Lens Material)
    - 聚碳酸酯(UL94V-0)
    - 外壳材质(Body Material)
    - 聚碳酸酯(UL94V-0)
    - 端子材料(Terminals Material)
    - 快速连接端子:镀金/镀银,黄铜
    - 焊接端子

    3. 产品特点和优势


    - 多颜色选择:提供了红、绿、黄、蓝、橙和白色等多种颜色,满足不同需求。
    - 高亮度版本:高亮度LED版本适用于日光条件下的良好可见性。
    - 宽电压范围:可工作于2VDC至220VAC的宽泛电压范围。
    - 无额外硬件安装:通过前端面板插装方式安装,无需额外硬件。
    - 高可靠性:使用寿命长达10万小时。
    - 坚固耐用:采用耐高温材料制成,适应恶劣环境。
    - 易于安装:快速连接端子和焊接端子便于安装。

    4. 应用案例和使用建议


    - 工业控制系统:适合用于工厂自动化系统中的状态指示,确保操作人员能够清楚地识别设备状态。
    - 建筑设备:可用于监控建筑机械的状态,如挖掘机、吊车等。
    - 医疗设备:在各种医疗监测设备上显示关键状态,如心率监测仪、血压计等。

    使用建议:
    - 在使用高亮度LED版本时,考虑可能增加的能耗和散热问题。
    - 使用前确保正确连接电路,特别是注意正负极标识。
    - 若需延长线缆长度,可联系APEM公司获取定制服务。

    5. 兼容性和支持


    - 兼容性:该系列产品广泛兼容各类控制面板和电气系统,适用于多种安装环境。
    - 支持:APEM公司提供详尽的技术支持和售后服务,包括安装指导、故障排除等。

    6. 常见问题与解决方案


    - 问题:如何选择合适的电压等级?
    - 解答:根据实际应用环境选择适当的电压等级,具体可参考产品手册中的技术参数部分。
    - 问题:安装时应注意哪些事项?
    - 解答:确保面板厚度符合要求,正负极连接正确,并使用合适的工具进行安装,避免损坏端子。

    7. 总结和推荐


    总结:QS-Series Snap-in Panel Mount LED Indicators是一款功能强大、设计精良的LED指示灯,具备高亮度、宽电压范围和长寿命等特点。其多颜色选择和无额外硬件安装的设计使其适用于各种严苛的工作环境。
    推荐:强烈推荐该系列产品用于需要高性能指示灯的各类工业和商业应用场景。

QS63XXR24参数

参数
视角 30°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带凸状顶
波长 -
测试电流 -
显示颜色 红色
长*宽*高 7.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS63XXR24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS63XXR24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS63XXR24 QS63XXR24数据手册

QS63XXR24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 30.1976
10+ ¥ 28.9897
25+ ¥ 27.057
50+ ¥ 27.057
100+ ¥ 27.057
库存: 51
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 30.19
直接购买
加入购物车
