Q12P1BXXB110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 60° 3.3V 圆形,带圆顶 扩散 蓝色 焊接安装,面板安装 8mm*8mm*8mm
供应商型号: N-Q12P1BXXB110E
供应商: 云汉优选
标准整包数: 1

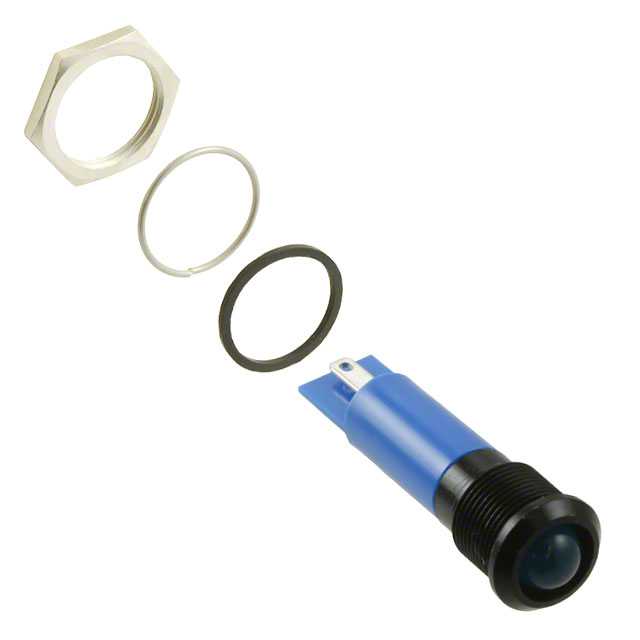

APEM 发光二极管 Q12P1BXXB110E

Q12P1BXXB110E概述


    产品简介


    本产品是适用于面板安装的Q12系列12毫米LED指示灯。这些LED指示灯采用了环氧透镜或水清透镜设计,提供了一系列颜色选项,包括红、绿、黄、蓝、白、橙色等。它们广泛应用于各种工业设备、控制面板、测量仪器等领域,为用户提供直观的视觉反馈。其坚固的设计和多种供电方式使其成为众多应用场景的理想选择。

    技术参数


    - 材料:镀铬黄铜前环(亮铬、黑铬或磨砂灰)和模制聚碳酸酯后座。
    - 反向电压:最大5V。
    - 视场角:30°至100°(取决于型号)。
    - 使用寿命:10万小时。
    - 扭矩:4cNm(视选项而定)。
    - 面板厚度:最大7mm。
    - LED发光角度:8mm扩散环氧透镜或8mm水清超级明亮LED。
    - 供电范围:2VDC至220VAC。
    - 终端:(2.8 x 0.8)焊盘夹/快思聪接线端子,引脚或200mm长导线。
    - 电气特性:
    - 运行电压(最小至最大):0.2(无电阻器) 1.8至3.3VDC,20mA最大。
    - 6VDC 5.4至6.6VDC,20mA。
    - 12VDC 10.8至13.2VDC,20mA。
    - 24VDC 21.6至26.4VDC,20mA。
    - 28VDC 25.2至30.8VDC,20mA。
    - 110VAC 99至121VAC,6mA。
    - 220VAC 207至235VAC,3mA。
    - 操作及存储温度范围:
    - 后塑料体:-30°C至+65°C(-22°F至+149°F)。
    - 后环氧体:-40°C至+85°C(-40°F至+185°F)。
    - 密封选项:IP67(EN60529标准)。

    产品特点和优势


    1. 多功能性:通过不同电压选项和颜色配置,满足各种应用需求。
    2. 耐用性:使用寿命长达10万小时,适合长期使用。
    3. 防尘防水:具备IP67防护等级,可在恶劣环境中稳定运行。
    4. 高亮度:提供超级明亮和超亮选项,确保清晰可见。
    5. 兼容性强:支持多种终端和接口类型,易于集成到现有系统中。

    应用案例和使用建议


    应用案例
    - 工业自动化控制系统中的状态指示。
    - 机械设备的操作面板。
    - 家用电器和智能家电中的故障报警指示。
    - 车辆仪表盘和安全系统的警示灯。
    使用建议
    - 在安装LED指示灯时,注意遵守正确的焊接温度(300°C,3秒),以避免损坏。
    - 为达到最佳显示效果,建议使用超亮或超级亮LED,尤其是在使用较高电压(如110VAC和220VAC)时。
    - 对于双色和三色LED,要正确连接电源极性,以获得预期的颜色显示。

    兼容性和支持


    - 兼容性:支持多种终端类型(如焊盘夹、快思聪接线端子、引脚和导线),适应不同类型的接口要求。
    - 支持服务:制造商提供全面的技术支持,包括安装指导、故障排除和维修服务。

    常见问题与解决方案


    1. 问题:安装过程中LED不亮
    - 解决方案:检查电源连接是否正确,确认电压在额定范围内。
    2. 问题:LED显示不准确或颜色错误
    - 解决方案:检查双色和三色LED的电源极性是否正确连接,确保没有短路现象。
    3. 问题:LED寿命缩短
    - 解决方案:确保工作电压不超过额定值的10%,并在合适的工作电流下运行。

    总结和推荐


    Q12系列12毫米LED指示灯以其坚固耐用、多功能和易于安装的特点,在各种工业和消费类应用中表现出色。其独特的设计和强大的性能使其在市场上具有显著的竞争力。因此,强烈推荐在需要可靠状态指示的场合使用此产品。

Q12P1BXXB110E参数

参数
视角 60°
透镜类型 扩散
Vf-正向电压 3.3V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 蓝色
长*宽*高 8mm*8mm*8mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q12P1BXXB110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q12P1BXXB110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q12P1BXXB110E Q12P1BXXB110E数据手册

Q12P1BXXB110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 12.3066 ¥ 104.6061
22+ $ 11.742 ¥ 99.807
25+ $ 10.965 ¥ 93.2025
50+ $ 9.2718 ¥ 78.8103
库存: 60
起订量: 9 增量: 1
交货地:
最小起订量为:9
合计: ¥ 941.45
