Q6F1CXXR12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带平顶 扩散 红色 焊接安装,面板安装 3mm*3mm*3mm
供应商型号: 2494731
供应商: 海外现货
标准整包数: 1

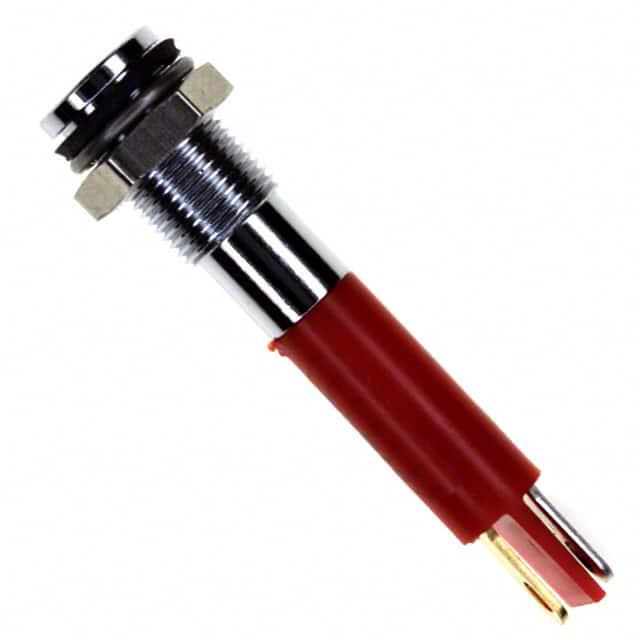

APEM 发光二极管 Q6F1CXXR12E

Q6F1CXXR12E概述


    产品简介


    产品名称:Q6系列LED指示灯
    产品类型:面板安装式LED指示灯
    主要功能:提供多种颜色选择,具备高亮度、长寿命和良好的密封性能。适用于各种工业控制、仪器仪表以及家用电器的指示应用。
    应用领域:工业控制、电力系统、自动化设备、医疗器械、家用电器等。

    技术参数


    - 基本规格:
    - 最大反向电压:5 V
    - 视角范围:30°-100°(取决于型号)
    - 使用寿命:100,000小时
    - 扭矩:4 cNm(根据选项)
    - 最大面板厚度:7 mm
    - 电气规格:
    - 操作电压范围:
    - 02 (无电阻器): 1.8至3.3 VDC
    - 6 VDC: 5.4至6.6 VDC
    - 12 VDC: 10.8至13.2 VDC
    - 24 VDC: 21.6至26.4 VDC
    - 28 VDC: 25.2至30.8 VDC
    - 操作电流:最大20 mA
    - 驱动电流:需外接电阻调整
    - 材料规格:
    - 外壳材质:镀铬黄铜、黑色镀铬黄铜、亚光灰色镀铬黄铜或聚碳酸酯后盖
    - 透镜材质:3 mm彩色扩散环氧树脂或3 mm透明超亮LED
    - 环境规格:
    - 操作温度范围:
    - 后塑料体:-30°C至+65°C(-22°F至+149°F)
    - 后环氧体:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    - IP67防护等级:符合EN60529标准,适合恶劣环境下使用。
    - 高强度和长寿命:使用寿命长达100,000小时,保证长时间稳定工作。
    - 多样化的安装方式:可选择焊接终端、针脚或线缆终端,便于灵活安装。
    - 多种颜色和亮度选择:包括超亮LED和双色LED,适应不同应用场景需求。
    - 易于安装:通过标准化的安装孔径(直径6 mm),确保快速可靠的安装过程。

    应用案例和使用建议


    应用案例:
    Q6系列LED指示灯广泛应用于工业控制系统中的状态指示,如电机运行状态指示、电源指示灯、报警指示等。在医疗设备上,可以用于显示设备的工作状态和警告信息。
    使用建议:
    1. 正确选择操作电压:根据设备的实际供电情况选择合适的操作电压,以避免过压导致损坏。
    2. 确保良好的散热条件:虽然Q6系列LED具有较高的使用寿命,但在高温环境下使用时应确保有足够的散热条件,以延长使用寿命。
    3. 选用合适亮度的LED:对于需要高可见度的应用,可以选择超亮LED,确保即使在强光下也能清晰可见。
    4. 安装稳固:使用合适的工具和方法进行安装,确保LED安装稳固,防止因振动或其他因素导致的松动或脱落。

    兼容性和支持


    - 兼容性:Q6系列LED指示灯支持多种操作电压(6VDC、12VDC、24VDC、28VDC),并提供不同的终端连接方式,适合不同类型的电路板安装。
    - 支持与维护:产品制造商Apem提供详尽的技术支持,用户可以通过Apem官网获取最新的产品文档和技术支持信息。对于安装和调试过程中遇到的问题,也可以联系专业的客服团队寻求帮助。

    常见问题与解决方案


    - 问题一:如何确定正确的操作电压?
    - 解决方案:根据设备的实际供电情况和LED指示灯的电气规格,选择合适的工作电压。如不确定,请联系Apem技术支持。
    - 问题二:为什么LED指示灯亮度不足?
    - 解决方案:检查是否有足够的电流供应,适当增加外部电阻来提高驱动电流。同时确认环境温度是否过高影响LED的正常工作。
    - 问题三:如何进行LED颜色切换?
    - 解决方案:对于双色LED,通过改变供电电压的极性即可实现颜色切换。具体操作请参照产品手册。

    总结和推荐


    Q6系列LED指示灯凭借其高性能、长寿命和多种颜色选择,在工业控制、医疗设备及家用电器等领域展现出卓越的应用价值。该系列产品不仅具备出色的耐用性和可靠性,还能满足多样化的需求。建议在选择LED指示灯时优先考虑Q6系列,以确保设备的最佳运行状态。

Q6F1CXXR12E参数

参数
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
长*宽*高 3mm*3mm*3mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q6F1CXXR12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6F1CXXR12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6F1CXXR12E Q6F1CXXR12E数据手册

Q6F1CXXR12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
