Q14P1CXXR110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: N-Q14P1CXXR110E
供应商: 云汉优选
标准整包数: 1

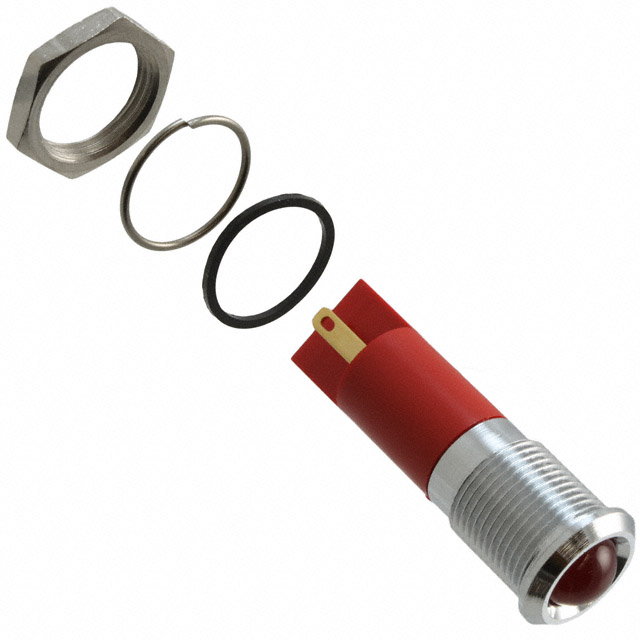

APEM 发光二极管 Q14P1CXXR110E

Q14P1CXXR110E概述


    产品简介




    本产品是一款14毫米面板安装式LED指示灯(型号为Q14系列),属于电子元器件中的光电元件类别。主要应用于工业控制面板、汽车仪表板、家用电器及各类机械设备上作为状态指示、警告提示等功能。它具有多种颜色选择,且可通过外部电路控制其发光模式(如固定光、闪烁光等)。此外,产品提供定制化服务,包括特殊字符和图案的蚀刻。


    技术参数




    - 材质:镀镍黄铜前面板(亮铬色、黑色或磨砂灰色)及聚碳酸酯后盖
    - 额定反向电压:5 V
    - 视角范围:30°至100°(根据具体型号)
    - 使用寿命:100,000小时
    - 扭力:75 cNm
    - 最大面板厚度:11 mm
    - 绝缘电阻:4,000 MΩ(500 VDC时)

    - 电气特性:
    - 操作电压:0.2 (无电阻) 1.8 至 3.3 VDC,20 mA 最大;6 VDC 5.4 至 6.6 VDC,20 mA;12 VDC 10.8 至 13.2 VDC,20 mA;24 VDC 21.6 至 26.4 VDC,20 mA;28 VDC 25.2 至 30.8 VDC,20 mA;110 VAC 99 至 121 VAC,6 mA;220 VAC 207 至 235 VAC,3 mA
    - 终端连接:2.8 x 0.8 焊接片/压线端子、引脚或长200 mm的导线
    - 发光强度:
    - 标准LED:红 330 mcd,绿 330 mcd,黄 500 mcd,蓝 540 mcd,白 1000 mcd,橙 80 mcd
    - 超亮LED:红 2800 mcd,绿 2200 mcd,黄 1300 mcd,橙 850 mcd
    - 三色LED:红色+绿色产生黄色
    - RGB LED:可选配置,提供更丰富的色彩表现

    - 工作温度范围:塑料后盖 -30°C 至 +65°C;环氧树脂后盖 -40°C 至 +85°C


    产品特点和优势




    - 防护等级:符合IP67标准,提供卓越的防水防尘保护,满足恶劣环境下的使用需求。
    - 高亮度选择:超亮和超级亮两种LED可供选择,适用于室内室外各种环境。
    - 多变的应用形式:支持固定、闪烁、双色及三色显示,提供多样化的视觉效果。
    - 自定义服务:可提供特殊字符或图形的激光蚀刻服务,以满足不同客户的需求。


    应用案例和使用建议




    应用场景示例:本产品被广泛应用于工业自动化设备上的状态指示,汽车内部仪表盘上的警示灯,以及智能家居控制系统中的信号灯。例如,在汽车仪表盘中,它可以用来显示引擎温度过高或油位过低的情况。

    使用建议:
    - 在需要高亮度输出的环境下,推荐使用超亮或超级亮LED版本;
    - 对于需要长寿命和稳定性的应用场景,建议保持操作电流不超过最大值的10%,以延长LED的使用寿命;
    - 在设计电路时,如果产品未配备内置电阻,则需客户自行添加合适阻值的限流电阻以确保LED正常工作。


    兼容性和支持




    该产品可以与各种工业控制器和显示器设备无缝对接。公司提供了全面的技术支持服务,包括但不限于产品安装指南、故障排查手册以及定期的产品更新通知。


    常见问题与解决方案




    | 问题描述 | 解决方案 |
    | --- | --- |
    | LED灯光强度降低 | 检查供电电压是否稳定,确认连接处是否有松动,必要时更换更高功率的LED |
    | 使用过程中LED突然熄灭 | 检查电源供应是否正常,确认电缆连接是否良好,考虑外部因素如湿度等 |
    | 长时间使用后LED寿命减少 | 确认工作环境是否过于潮湿,适当降低工作电流以延长LED寿命 |


    总结和推荐




    综合来看,这款14毫米面板安装式LED指示灯凭借其优异的性能参数、广泛的适用范围以及强大的技术支持,成为众多行业领域内的优选设备之一。无论是工业制造还是汽车行业,都值得推荐使用这一产品来提升整体系统的可靠性和可视性。然而,在具体选型时还需结合具体的应用场景进行考量,确保达到最佳的效果。

Q14P1CXXR110E参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q14P1CXXR110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1CXXR110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1CXXR110E Q14P1CXXR110E数据手册

Q14P1CXXR110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
