首页  >  产品百科  >  QS83XXR12

QS83XXR12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 12V 直流, 20mA, 8mm安装孔径
供应商型号: ET-2450270
供应商: 海外现货
标准整包数: 1

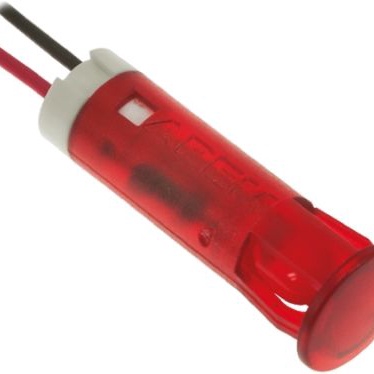

APEM 发光二极管 QS83XXR12

QS83XXR12概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是由 APEM 公司生产的嵌入式面板安装 LED 指示灯系列。这类产品主要用于各种电子设备的显示界面,通过不同颜色的 LED 灯来指示设备的工作状态。它们广泛应用于工业控制、医疗设备、通讯设备、安防系统等多个领域。

    2. 技术参数


    QS-Series Snap-in Panel Mount LED Indicators 的关键技术参数如下:
    | 颜色 | 标准亮度 (mcd) | 正向电压 (V) | 高亮度 (mcd) | 正向电压 (V) | 工作电压范围 (VDC/VAC) | 工作电流 (mA) |
    ||
    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC - 220VAC | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 12VDC | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 24VDC | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 28VDC | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 110VAC | 6 |
    | 白色(透明) | 1200 | 3.3 | 2500 | 3.3 | 220VAC | 3 |
    其他主要技术参数还包括:
    - 尺寸:直径为 6mm, 8mm, 10mm 和 12mm
    - 安装方式:前板卡扣安装,无需额外硬件
    - 镜片:彩色扩散平面镜片
    - 电压范围:2VDC - 220VAC
    - 终端:焊盘/快连端子、导线(标准长度为 200mm)
    - 逆向电压最大值:5V
    - 观看角度:标准 LED 30°,高亮度 LED 45°
    - 寿命:100,000 小时
    - 工作温度范围:-30°C 到 +85°C
    - 存储温度范围:-40°C 到 +100°C

    3. 产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 具有以下显著的特点和优势:
    - 多种颜色选择:提供红、绿、黄、蓝、橙和白色等多种颜色的 LED 指示灯,满足不同需求。
    - 高亮度设计:高亮度 LED 设计,确保在强光环境下依然能清晰可见。
    - 高可靠性:使用寿命长达 100,000 小时,保障长期稳定工作。
    - 易于安装:采用卡扣式安装,无需额外硬件,方便快捷。
    - 宽电压范围:支持从 2VDC 到 220VAC 的宽泛电压范围,适用于多种应用场合。
    - 可定制化:提供高亮度选项和双色 LED 选项,满足个性化需求。

    4. 应用案例和使用建议


    QS-Series Snap-in Panel Mount LED Indicators 在多个应用领域表现出色,例如:
    - 工业控制:监控生产线上的关键指标,如温度、压力等。
    - 医疗设备:指示设备的工作状态和报警信号,如 X 光机、超声波设备等。
    - 通讯设备:指示通信状态,如接收信号强度、网络连接情况等。
    - 安防系统:用于警报指示、监控系统的状态显示等。
    使用建议:
    - 确保接线正确:标准接线方式为红色导线为正极(Anode),黑色导线为负极(Cathode)。如果使用非标准线材,需咨询供应商。
    - 注意逆向电压保护:最大逆向电压为 5V,避免反向电压造成损坏。
    - 合理配置电阻:某些型号可能需要外部电阻来达到所需的工作电流,具体配置请参考技术手册或咨询供应商。

    5. 兼容性和支持


    QS-Series Snap-in Panel Mount LED Indicators 与其他电子元器件具有良好的兼容性。这些产品已被认证为符合 UL496 标准,保证了其质量和安全性。此外,APEM 公司还提供了全面的技术支持和售后服务,以确保客户能够顺利使用这些产品并获得最佳效果。

    6. 常见问题与解决方案


    根据技术手册,常见的问题及解决办法如下:
    - 问题:LED 指示灯不亮。
    解决方案:检查供电电压是否在规定范围内,确认接线是否正确,特别是正负极是否接对。如果接线无误,考虑更换 LED 指示灯。
    - 问题:LED 指示灯亮度不足。
    解决方案:确认供电电压是否足够高,若电源正常,则可能是 LED 损坏,需更换新灯。
    - 问题:接线过程中发热严重。
    解决方案:检查接线是否牢固,是否存在短路现象。若接线无误,考虑使用更大的电线以减少发热。

    7. 总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators 是一款性能可靠、应用广泛的指示灯产品。其多样化的颜色选择、高亮度设计和易于安装等特点使其在市场上具有较强的竞争力。对于需要在复杂环境中进行可靠显示的应用场合,这款产品是一个理想的选择。因此,我们强烈推荐使用 QS-Series Snap-in Panel Mount LED Indicators。

QS83XXR12参数

参数
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 30°
透镜类型 散射
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS83XXR12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXR12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXR12 QS83XXR12数据手册

QS83XXR12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.1154 ¥ 60.125
10+ $ 4.3633 ¥ 36.8702
100+ $ 3.3245 ¥ 28.0917
500+ $ 2.9465 ¥ 24.8976
1000+ $ 2.8302 ¥ 23.9148
2000+ $ 2.7346 ¥ 23.1075
库存: 72
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 60.12
