Q14P1CXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: Q14P1CXXR24E
供应商: 国内现货
标准整包数: 10
APEM 发光二极管 Q14P1CXXR24E

Q14P1CXXR24E概述


    产品简介

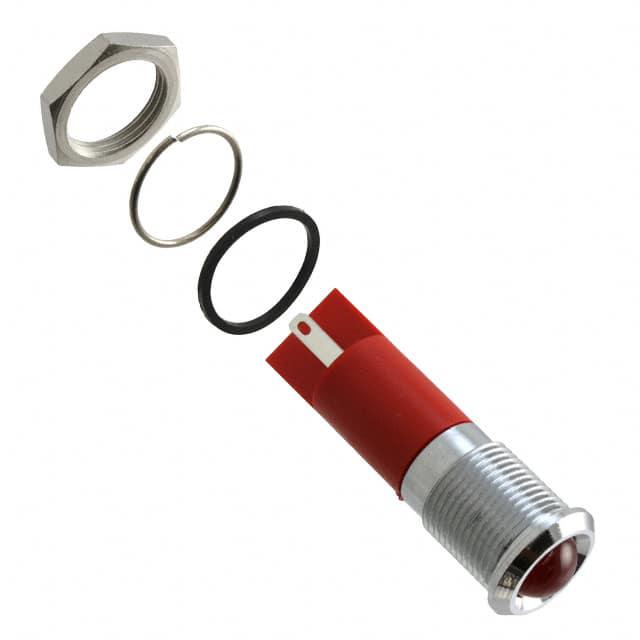

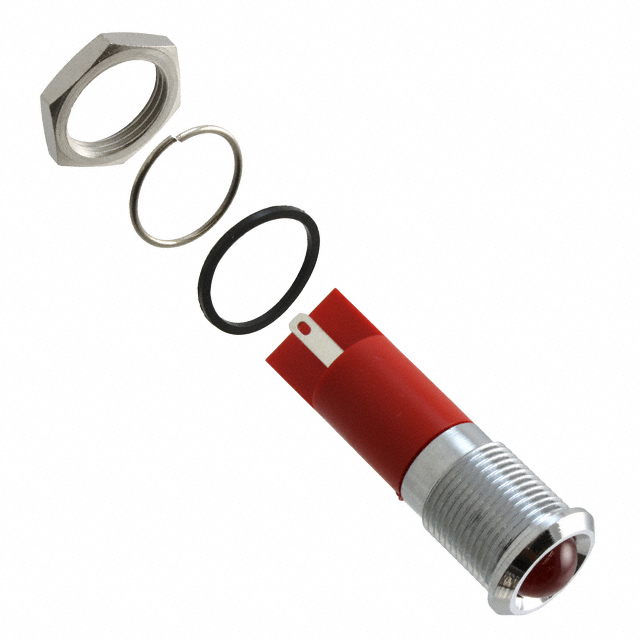

    产品名称:Q14系列14毫米面板安装LED指示灯
    Q14系列是专为工业和消费电子设计的高性能14毫米面板安装LED指示灯,提供多种颜色选择及定制选项。该系列产品以其高亮度、长寿命和紧凑设计著称,广泛应用于各种电子设备、工业控制系统和汽车仪表盘中。
    产品类型:面板安装LED指示灯
    主要功能:提供醒目或隐式灯光指示
    应用领域:工业控制、汽车电子、家用电器、机械设备仪表盘

    技术参数


    | 参数 | 规格值 |

    | 最大反向电压(Max Reverse Voltage) | 5V |
    | 视角(Viewing Angle) | 30°–100°(取决于型号) |
    | 寿命(Life Expectancy) | 100,000小时 |
    | 扭矩(Torque) | 75 cNm |
    | 面板厚度(Maximum Panel Thickness) | 11mm |
    | 绝缘电阻(Insulation Resistance) | 4,000 MΩ(500VDC条件下) |
    | 工作温度范围 | 后塑料体:-30°C至+65°C(-22°F至+149°F)
    后环氧体:-40°C至+85°C(-40°F至+185°F) |
    发光二极管(LED)参数:
    - 标准LED亮度范围:17,000 mcd(红色)至4,400 mcd(白色)
    - 超亮LED亮度范围:2,800 mcd(红色)至1,300 mcd(黄色)
    - 超级亮LED亮度范围:2,200 mcd(绿色)至850 mcd(橙色)

    产品特点和优势


    1. 材质与设计:采用镀镍黄铜前面板,搭配抛光铬、黑色或哑光灰色饰面,后部为模制聚碳酸酯结构,耐用且美观。
    2. 多功能颜色选择:提供单色、双色及三色可选配置,满足不同应用需求。
    3. 高可靠性:具有IP67防护等级,防水防尘性能卓越。
    4. 多电压支持:支持多种直流(1.8V–30.8VDC)及交流电压(110VAC、220VAC),适应性强。
    5. 可定制化:提供激光雕刻及多种终端连接方式(焊片/快插端子、引脚、电线等)。

    应用案例和使用建议


    应用案例:
    - 汽车仪表盘:用于指示灯、转向信号、刹车状态等功能指示。
    - 工业控制面板:适用于报警灯、状态显示和操作反馈。
    - 家用电器:如微波炉、洗衣机上的功能指示。
    使用建议:
    - 对于需要高亮度的应用场景,建议选择超亮或超级亮LED版本。
    - 在高湿度环境下使用时,务必注意IP67密封选项以防止水分侵入。
    - 安装前请确保所选LED的工作电流不超过额定值,以延长使用寿命。

    兼容性和支持


    - 兼容性:支持标准焊接工艺,与多种工业接线端子兼容。
    - 支持:制造商APEM提供全面的技术文档和技术支持服务,帮助客户完成定制化需求开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度不足 | 确保供电电压和电流符合要求;考虑升级为超亮LED版本。 |
    | 指示灯闪烁不稳定 | 检查电路连接是否正确,确认电阻匹配良好。 |
    | 防水性能差 | 使用IP67密封版本,并确保密封圈安装到位。 |

    总结和推荐


    Q14系列LED指示灯凭借其高亮度、多样化配置和优异的耐用性,在多个行业中展现出强大的竞争力。尤其适合对空间有限且需要精准指示的场景。经过评估,我们认为此产品非常适合追求高性能和可靠性的项目,强烈推荐使用。
    综合评价:
    - 优点:设计精良、多样化配置、寿命长、支持定制化
    - 推荐指数:★★★★★
    如果您正在寻找一款兼顾性能与经济性的LED指示灯,Q14系列将是您的理想选择!

Q14P1CXXR24E参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 2V
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q14P1CXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1CXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1CXXR24E Q14P1CXXR24E数据手册

Q14P1CXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
