QS101XXHY220

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 黄色LED面板指示灯, 220V 交流, 3mA, 10mm安装孔径
供应商型号: 7864214
供应商: 海外现货
标准整包数: 1

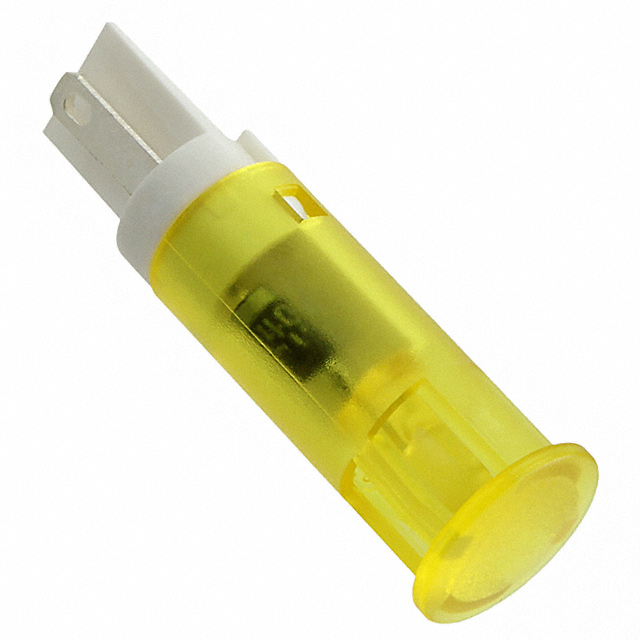

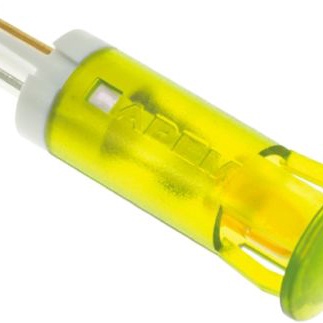

APEM 发光二极管 QS101XXHY220

QS101XXHY220概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是由Apem公司设计并制造的一款面板安装LED指示灯。它广泛应用于各种控制面板和指示系统中,如工业自动化、机械设备监控、医疗设备和消费电子产品等。该系列指示灯采用独特的设计,提供了高亮度和多种颜色选择,以适应不同环境下的需求。

    技术参数


    | 特性 | 红色 | 绿色 | 黄色 | 蓝色 | 橙色 | 白色(透明) |
    ||
    | 标准亮度 (mcd) | 25 | 20 | 20 | 800 | 30 | 1200 |
    | 正向电压 (V) | 2.0 | 2.2 | 2.1 | 3.3 | 2.0 | 3.3 |
    | 高亮度 (mcd) | 6000 | 1200 | 380 | 1600 | 4100 | 2500 |
    | 高亮度正向电压 (V) | 2.2 | 3.3 | 2.0 | 3.3 | 2.2 | 3.3 |
    | 工作电压范围 (VDC/VAC)| 2V (无电阻) | 12V | 24V | 28V | 110V | 220V |
    | 工作电流 (mA) | 20 | 20 | 20 | 20 | 6 | 3 |
    其他

    技术参数


    - 直径切口尺寸:6mm、8mm、10mm、12mm
    - 可选颜色:红色、绿色、黄色、蓝色、橙色、白色(透明)
    - 透镜:聚碳酸酯(UL94V-0)
    - 适用面板厚度:0.8mm 至 1.6mm
    - 最大反向电压:5V
    - 视角:标准LED 30°,高亮度LED 45°
    - 使用寿命:100,000 小时
    - 操作温度范围:-30°C 至 +85°C
    - 存储温度:-40°C 至 +100°C
    - 引线:24AWG(6mm、8mm),22AWG(10mm、12mm)
    - 引脚材料:金/银(快插端子),黄铜

    产品特点和优势


    - 安装方便:前面板卡扣式安装,无需额外的安装工具。
    - 多样选择:提供多种颜色、亮度选择,适用于不同的环境和需求。
    - 耐用性强:使用寿命长达100,000小时,适合长期使用。
    - 高可靠性:采用UL认证的组件,确保产品的可靠性和安全性。
    - 宽电压范围:工作电压范围广,从2V到220V不等,适用于不同应用场景。
    - 高亮度选项:对于需要在强光下显示的场合,提供高亮度版本。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于监测机器运行状态和报警提示。
    - 机械设备监控:在复杂的机械系统中提供状态指示。
    - 医疗设备:确保设备操作状态的清晰可见。
    - 消费电子产品:为家用电器提供简洁美观的指示。
    使用建议
    - 散热管理:在高温环境下使用时,注意保持良好的散热条件。
    - 引脚焊接:焊接过程中需谨慎处理,避免损坏引脚。
    - 外部电阻:某些型号可能需要客户自行添加适当的电阻,确保电流稳定。
    - 颜色选择:根据具体应用场景选择合适的颜色,以提高可视性和可读性。

    兼容性和支持


    - 兼容性:该系列产品与多种控制面板和设备兼容,易于集成。
    - 技术支持:Apem公司提供详尽的技术文档和支持服务,帮助用户解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度不足 | 确认连接的电压和电流是否符合要求;若有必要,增加外部电阻。 |
    | 指示灯无法正常点亮 | 检查电源接线是否正确;确认LED极性是否正确。 |
    | 使用过程中出现闪烁 | 检查是否有干扰源;确保供电稳定。 |
    | 引脚损坏 | 重新焊接引脚,确保焊接质量。 |

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高效可靠的LED指示灯产品,具有广泛的电压范围和多种颜色选择,能够满足各种应用场景的需求。其独特的安装方式和高可靠性使其在市场上具有很强的竞争力。无论是工业自动化还是消费电子领域,这款指示灯都是一个值得信赖的选择。
    综合评估
    - 优点:
    - 安装简便
    - 多样化的颜色和亮度选择
    - 高可靠性和长寿命
    - 广泛的电压兼容性
    - 推荐:强烈推荐使用QS-Series Snap-in Panel Mount LED Indicators,特别是对于需要高可靠性和易于安装的应用场景。

QS101XXHY220参数

参数
显示颜色 黄色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS101XXHY220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS101XXHY220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS101XXHY220 QS101XXHY220数据手册
