QS81XXHB110

产品分类: 发光二极管
厂牌: APEM
产品描述: 45° 110V 圆形,带平顶 散射 蓝色 卡入式安装,按扣安装,焊接安装,面板安装 28mm(长度)
供应商型号: ET-2450286
供应商: 海外现货
标准整包数: 1

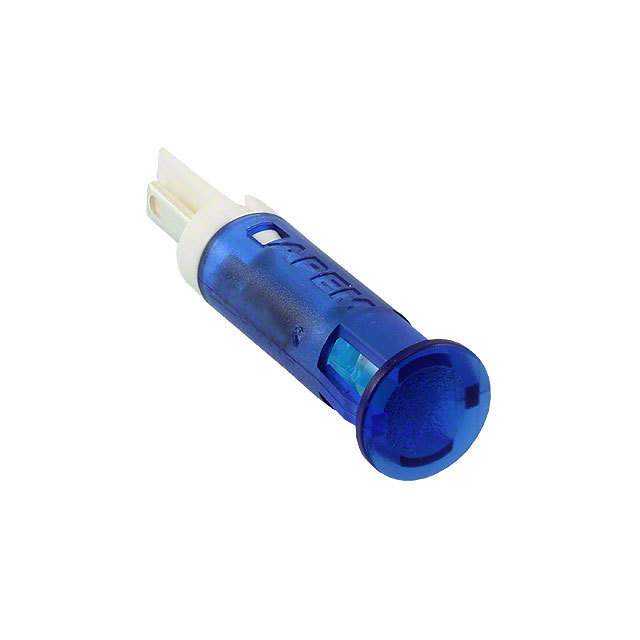

APEM 发光二极管 QS81XXHB110

QS81XXHB110概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种高品质的LED指示灯,广泛应用于工业控制面板、机械设备和各种显示系统。这些指示灯的特点是易于安装,提供多种颜色选择,适用于各种电压范围,满足不同的应用需求。

    2. 技术参数


    - 发光强度(标准/高亮度):
    - 红色:25 mcd / 6000 mcd
    - 绿色:20 mcd / 1200 mcd
    - 黄色:20 mcd / 380 mcd
    - 蓝色:800 mcd / 1600 mcd
    - 橙色:30 mcd / 4100 mcd
    - 白色(透明):1200 mcd / 2500 mcd
    - 正向电压:
    - 红色:2.0 V / 2.2 V
    - 绿色:2.2 V / 3.3 V
    - 黄色:2.1 V / 2.0 V
    - 蓝色:3.3 V / 3.3 V
    - 橙色:2.0 V / 2.2 V
    - 白色(透明):3.3 V / 3.3 V
    - 额定电压:
    - 红色:2VDC(无电阻器) / 1.8至2.5VDC
    - 绿色:12VDC / 10.8至13.2VDC
    - 黄色:24VDC / 21.6至26.4VDC
    - 蓝色:28VDC / 25.2至30.8VDC
    - 橙色:110VAC / 99至110VAC
    - 白色(透明):220VAC / 207至253VAC
    - 额定电流(典型值):
    - 红色:20mA
    - 绿色:20mA
    - 黄色:20mA
    - 蓝色:20mA
    - 橙色:6mA
    - 白色(透明):3mA
    - 逆向电压最大值:5V
    - 视场角:
    - 标准LED:30°
    - 高亮度LED:45°
    - 寿命预期:100,000小时
    - 操作温度范围:-30°C 至 +85°C
    - 储存温度:-40°C 至 +100°C
    - 前盖厚度:0.8mm(0.031")– 1.6mm(0.062")
    - 透镜材质:聚碳酸酯(UL94V-0)
    - 主体材质:聚碳酸酯(UL94V-0)
    - 终端类型:
    - Solder lug/faston
    - 6mm(2.0 x 0.5mm),8mm,10mm,12mm(2.8 x 0.8mm)
    - 电线(标准长度为200mm)

    3. 产品特点和优势


    - 安装便捷:采用前端面板插接安装方式,无需额外固定硬件。
    - 颜色多样:提供红色、绿色、黄色、蓝色、橙色和白色(透明)等多种颜色选择。
    - 高亮度选项:可根据需求选择标准亮度或高亮度版本,尤其适合在日光条件下查看。
    - 双色LED选项:通过不同供电方式可实现双色效果,适用于更多复杂应用。
    - 认证标志:UL496 认证组件,确保产品安全性与可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 在工业控制系统中作为状态指示灯
    - 在机械设备上用于故障报警提示
    - 在交通工具仪表盘上用于警告信号
    使用建议:
    - 确保正负极连接正确,以免损坏LED
    - 若需要延长线缆长度,请咨询APEM公司
    - 针对高压AC产品,务必确认正确的安装和接线方式

    5. 兼容性和支持


    - 兼容性:可与标准电器板和其他常见的机械安装孔尺寸兼容。
    - 支持和服务:提供详细的安装指南和技术支持服务,确保用户能够正确安装并维护产品。

    6. 常见问题与解决方案


    - Q: 如何区分LED的正负极?
    - A: 标注金/银色的终端,金端为正极(Anode),银端为负极(Cathode)。红导线表示正极,黑导线表示负极。

    - Q: 使用时为何出现不亮的情况?
    - A: 检查正负极是否正确连接;确保LED的工作电压在指定范围内;如需更大电流,可能需要外接电阻器。

    7. 总结和推荐


    综上所述,QS-Series Snap-in Panel Mount LED Indicators是一款功能强大、设计精良的指示灯产品,具备多种颜色选择和广泛的电压范围,非常适合在各类工业和机械设备中作为状态指示和警示信号使用。其便捷的安装方式、多样化的颜色选择和长寿命等优势,使其在市场上具有很强的竞争力。因此,我们强烈推荐此产品用于需要高品质指示灯的应用场景中。

QS81XXHB110参数

参数
测试电流 -
显示颜色 蓝色
视角 45°
透镜类型 散射
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS81XXHB110厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXHB110数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXHB110 QS81XXHB110数据手册

QS81XXHB110封装设计

查看详情并下载
Symbol
Footprint
3D Model
