QH22L28RGC

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 绿色,红色面板指示灯, 12 → 24V 直流, 20mA, IP67, 22.2mm安装孔径
供应商型号: 642-QH22L28RGC
供应商: Mouser
标准整包数: 1
APEM 发光二极管 QH22L28RGC

QH22L28RGC概述


    产品简介

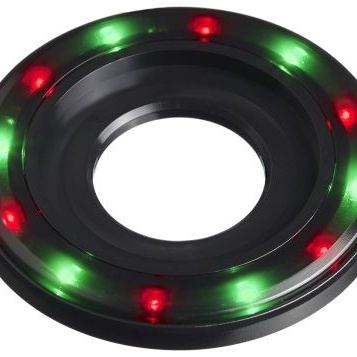

    本产品是一款由APEM公司设计并生产的QH系列Halo LED指示灯,广泛应用于工业自动化、交通信号控制、设备状态监控等领域。该系列产品提供单色、双色和RGB三色选项,具有12个LED灯珠,适用于直径为16mm、19mm和22mm的面板安装。此外,还提供了22mm的加大型版本,以配合APEM公司的紧急停止开关。

    技术参数


    - 最大反向电压: 5 VDC
    - 寿命: 50,000 小时
    - PC材质: 身体部分和透镜
    - 适用范围: 单色、双色、RGB颜色
    - 安装孔径: 16mm、19mm、22mm
    - 额定电压: 12VDC至24VDC
    - 额定电流: 4.2mA至20mA
    - 透镜防护等级: IP67
    - 工作温度范围: -30°C 至 +70°C(-22°F 至 +158°F)

    产品特点和优势


    QH系列指示灯具备以下特点和优势:
    - IP67防护等级:透镜防护达到IP67标准,可防止灰尘和水侵入。
    - 电磁兼容性:符合EN61000-4-3标准,耐受高达100V/m的辐射场强,频率范围为80MHz到2.7GHz。
    - 静电放电抗扰度:最高可承受±15KV的静电放电。
    - 易于安装:设计有多种尺寸的面板切割孔,适用于多种设备集成。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 在自动化生产线上的设备状态指示灯。
    - 交通信号控制: 作为交通灯或其他交通标志的组成部分。
    - 紧急停止开关: 用于需要紧急干预的场景,如机器设备的安全操作。
    使用建议:
    - 当使用RGB全光谱显示时,客户需要提供外部微控制器驱动器。
    - 为确保长寿命,操作电压不应超过额定值的10%。
    - 由于亮度和颜色可能会因环境条件而有所变化,建议定期进行检测和校准。

    兼容性和支持


    QH系列指示灯兼容多种安装孔径(16mm、19mm、22mm),并与APEM品牌的其他指示灯及紧急停止开关完全匹配。制造商提供长达50,000小时的产品保修,确保了长期可靠的使用体验。如有任何技术问题,可以联系APEM的技术支持团队获得帮助。

    常见问题与解决方案


    1. 问: 指示灯闪烁不稳定怎么办?
    - 答: 首先检查供电电压是否稳定,确保在12VDC至24VDC范围内;其次检查电路连接是否正确;最后确认电阻是否适配,必要时更换合适的电阻。
    2. 问: 如何调整RGB颜色强度?
    - 答: 通过更改供电电压来调整颜色强度,但要确保不超过额定电压的10%,同时也可以使用PWM信号实现更精细的颜色控制。

    总结和推荐


    QH系列指示灯凭借其卓越的环境适应能力、高可靠性以及广泛的兼容性,在各种工业和商业应用场景中表现出色。建议对上述应用场景感兴趣的用户考虑选择该产品,以提升设备的性能和安全性。

QH22L28RGC参数

参数
视角 -
透镜类型 透明
Vf-正向电压 3.1V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色,绿色,透明
长*宽*高 5.5mm(长度)
安装方式 导线安装,面板安装
零件状态 在售

QH22L28RGC厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QH22L28RGC数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QH22L28RGC QH22L28RGC数据手册

QH22L28RGC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 46.134 ¥ 389.8323
10+ $ 36.0828 ¥ 304.8997
库存: 29
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 389.83
