Q14F3BXXG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带平顶 散射 绿色 导线安装,面板安装 8mm*8mm*8mm
供应商型号: 2008572
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q14F3BXXG12E

Q14F3BXXG12E概述


    产品简介

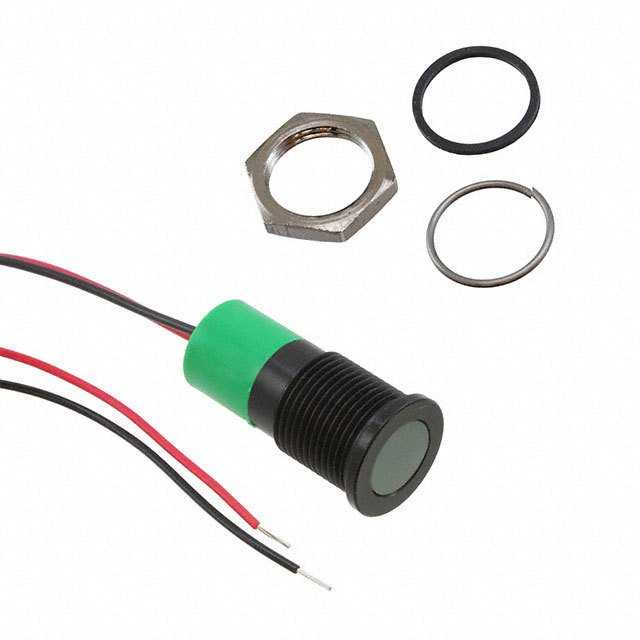

    该产品是Q14系列的14毫米面板安装式LED指示灯,适用于多种工业和消费电子产品中。其采用镀铬黄铜面板和聚碳酸酯后盖制成,具有三种面板表面处理选择:亮铬、黑铬和磨砂灰。LED指示灯具有高亮度和广泛的视角,适合各种操作环境。主要功能包括发光二极管(LED)的点亮与熄灭,能够显示不同的颜色和亮度等级。它广泛应用于汽车仪表盘、工业控制面板、家电设备以及其他需要清晰指示的应用场合。

    技术参数


    - 材料:
    - 镀铬黄铜面板:亮铬、黑铬或磨砂灰
    - 聚碳酸酯后盖
    - 10毫米环氧树脂透镜或水清高亮度LED
    - 技术规格:
    - 最大反向电压:5 V
    - 视角范围:30°至100°
    - 使用寿命:10万小时
    - 扭矩:4 cNm(根据型号)
    - 最大面板厚度:11 mm
    - 电气特性:
    - 操作电压范围:
    - 无电阻器:1.8至3.3 VDC
    - 6 VDC:5.4至6.6 VDC
    - 12 VDC:10.8至13.2 VDC
    - 24 VDC:21.6至26.4 VDC
    - 28 VDC:25.2至30.8 VDC
    - 110 VAC:99至121 VAC
    - 220 VAC:207至235 VAC
    - 工作电流:
    - 1.8至3.3 VDC:20 mA最大
    - 6 VDC:20 mA
    - 12 VDC:20 mA
    - 24 VDC:20 mA
    - 28 VDC:20 mA
    - 110 VAC:6 mA
    - 220 VAC:3 mA
    - 其他特性:通过IP67防护等级测试(符合EN60529标准)
    - 操作温度范围:
    - 塑料后盖:-30°C至+65°C(-22°F至+149°F)
    - 环氧树脂后盖:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    Q14系列LED指示灯的独特之处在于其广泛的视角和长使用寿命,能够在苛刻的环境下持续工作。其采用的IP67密封选项,确保在潮湿或多尘环境中也能正常运行。此外,该系列产品还提供定制雕刻服务,可以根据客户需求进行个性化设计,使其更加适应特定的应用场景。其高亮度和丰富的颜色选择也使得该产品在市场上具有很强的竞争优势。

    应用案例和使用建议


    应用案例:
    - 汽车仪表盘:用于显示车辆的行驶状态,如车速、油量等。
    - 工业控制面板:用于指示机器运行状态,如启动、停止、故障等。
    - 家用电器:用于显示设备的工作状态,如加热器、空调等。
    使用建议:
    - 在高湿度或多尘环境中使用时,建议选用带有IP67密封的版本。
    - 为达到最佳亮度效果,建议使用HyperBright或SuperBright的LED。
    - 根据实际操作电流需求,选用适当的电阻器以保证LED的安全运行。

    兼容性和支持


    该产品与大多数工业控制器和家电设备兼容,可以轻松集成到现有的系统中。公司提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训,以确保客户能够充分利用该产品的性能优势。

    常见问题与解决方案


    常见问题:
    - 问题1:如何选择正确的电压选项?
    - 解答:根据实际应用需求选择合适的电压选项,如果需要更高的亮度,可以选择高压选项。

    - 问题2:安装过程中需要注意哪些事项?
    - 解答:安装前请确认操作电流不超过LED的最大额定值,并遵循推荐的焊接温度(300°C,3秒)以防止损坏终端。
    - 问题3:如何正确使用电阻器?
    - 解答:客户需根据所需的操作电流选择合适的电阻器,并按照制造商的指南进行安装。

    总结和推荐


    Q14系列14毫米面板安装式LED指示灯凭借其卓越的性能和广泛应用,成为众多工业和消费电子产品中的理想选择。该产品在不同应用环境下的可靠表现和定制化服务,使其在市场上具有很高的竞争力。因此,我们强烈推荐这一产品给所有需要高效、耐用且易于集成的LED指示灯的用户。

Q14F3BXXG12E参数

参数
视角 100°
透镜类型 散射
Vf-正向电压 2.2V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
长*宽*高 8mm*8mm*8mm
安装方式 导线安装,面板安装
零件状态 在售

Q14F3BXXG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F3BXXG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14F3BXXG12E Q14F3BXXG12E数据手册

Q14F3BXXG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
