首页  >  产品百科  >  QS121XXW24

QS121XXW24

产品分类: 发光二极管
厂牌: APEM

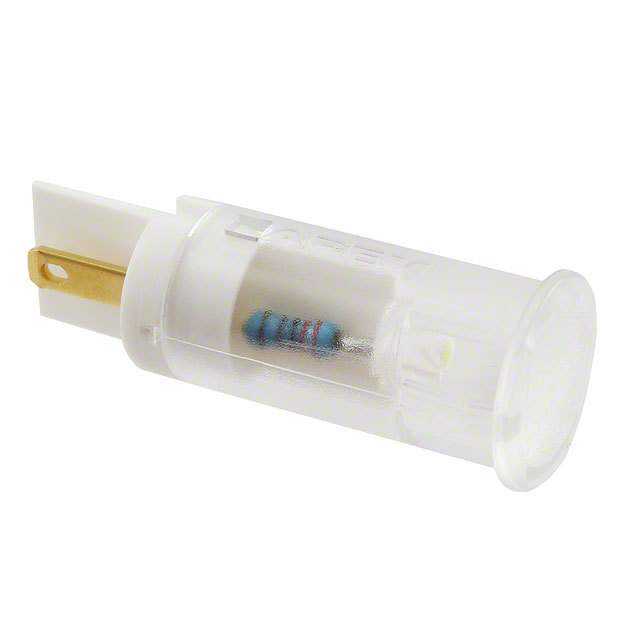

产品描述: APEM 白色LED面板指示灯, 24V 直流, 20mA, 12mm安装孔径
供应商型号: 642-QS121XXW24
供应商: Mouser
标准整包数: 1

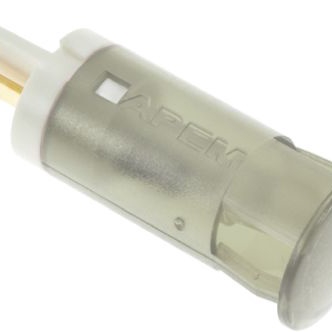

APEM 发光二极管 QS121XXW24

QS121XXW24概述


    产品简介


    QS系列插接式面板安装指示灯是专为需要高可靠性和耐用性的应用设计的电子元器件。该系列产品采用不同的直径(6 mm, 8 mm, 10 mm 和 12 mm)提供多种选择,适用于各种尺寸的前装面板。主要功能包括:提供标准亮度散射LED和高亮度LED,适用于白天观看。产品采用直接插入式安装,无需额外的固定硬件,极大地方便了安装过程。

    技术参数


    - 直径规格:6 mm, 8 mm, 10 mm, 12 mm
    - 操作温度范围:-30°C 到 +65°C(-22°F 到 +149°F)
    - 最大反向电压:5 V
    - 寿命:100,000 小时
    - 最大面板厚度:0.8 mm 至 1.6 mm
    - 材料:聚碳酸酯
    - 电气规格:
    - 工作电压范围:2.1 VDC 至 3.3 VDC
    - 最大电流:20 mA
    - 其他电压选项:6 VDC, 12 VDC, 24 VDC, 28 VDC, 110 VAC, 220 VAC(部分型号不适用)

    产品特点和优势


    QS系列插接式面板安装指示灯具备以下优势:
    - 易于安装:前装面板使用时无需额外固定硬件,简化安装过程。
    - 高可靠性:额定寿命达到100,000小时,确保长时间稳定运行。
    - 宽温范围:可以在极端环境下工作,适用于各类工业环境。
    - 多电压选择:支持多种电压,适应不同应用需求。
    - 高亮度选项:可选标准亮度或高亮度LED,满足不同光线条件下的需求。

    应用案例和使用建议


    应用案例
    这些指示灯广泛应用于工业控制面板、电信设备、交通信号、家电等领域。例如,在自动化生产线中,可以用来指示机器的状态;在医疗设备中,用于显示系统运行情况。
    使用建议
    - 为了延长使用寿命,请确保工作电压不超过额定值的10%。
    - 建议使用高亮度LED(Hyper Bright),特别是在使用220 VAC电压时。
    - 在连接外部电阻时,根据所需的工作电流选择合适的电阻值。

    兼容性和支持


    这些指示灯设计用于多种面板尺寸,且具备广泛的电压兼容性。制造商提供相应的技术支持,包括详细的安装指南和技术文档。如果有任何疑问或需要进一步的帮助,可以联系APEM公司。

    常见问题与解决方案


    - 问题:如何选择正确的电阻?
    - 解决方法:根据所需的工作电流和工作电压,选择相应的电阻。例如,对于2.1 VDC到3.3 VDC的工作电压范围,如果需要20 mA的电流,则应选择合适阻值的电阻以满足要求。

    - 问题:指示灯出现闪烁现象怎么办?
    - 解决方法:检查供电电压是否稳定,确认连接是否正确,排除电路中可能存在的干扰因素。

    总结和推荐


    QS系列插接式面板安装指示灯凭借其耐用性、多功能性和广泛的应用场景,在市场上具有较高的竞争力。该系列产品适合在多种严苛环境下使用,提供了卓越的性能和可靠性。综上所述,我们强烈推荐使用该产品,特别是对需要高可靠性和易安装的项目来说。
    通过上述分析,QS系列插接式面板安装指示灯是一款值得信赖的产品,能够满足不同领域的应用需求,是我们推荐的选择。

QS121XXW24参数

参数
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 白色
视角 30°
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS121XXW24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXW24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXW24 QS121XXW24数据手册

QS121XXW24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.9705 ¥ 84.2507
10+ $ 7.249 ¥ 61.2541
50+ $ 6.9552 ¥ 58.7714
100+ $ 5.8968 ¥ 49.828
库存: 72
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 84.25
