首页  >  产品百科  >  Q14P1CXXHG02E

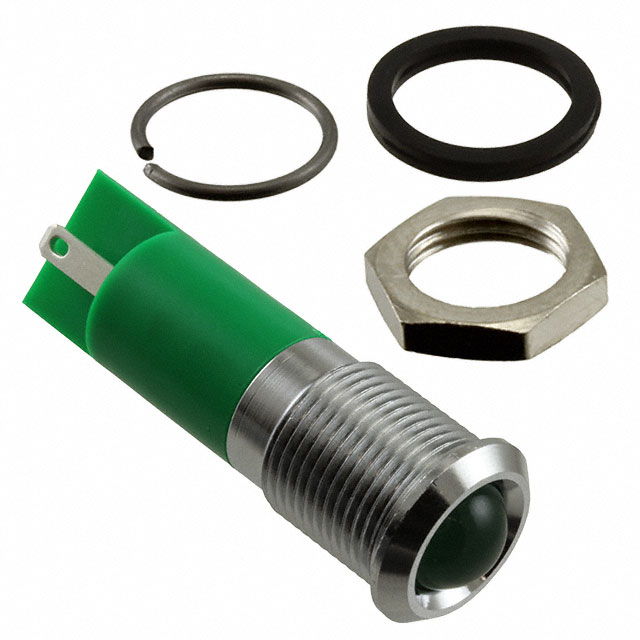

Q14P1CXXHG02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 3.2V 圆形,带圆顶 扩散 绿色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: 679-3690-ND
供应商: Digi-Key
标准整包数: 1
APEM 发光二极管 Q14P1CXXHG02E

Q14P1CXXHG02E概述


    产品简介


    这款14毫米面板安装式LED指示灯(型号Q14系列)提供了一种广泛应用于各类工业和消费电子设备中的高亮显示解决方案。该系列产品采用了镀铬黄铜前盖(亮铬、黑色或磨砂灰)和聚碳酸酯后盖,具有多种安装方式和终端选项,支持多种颜色选择和电压等级。它的主要功能是在面板上进行状态指示,特别是在车辆控制面板、工业自动化设备和家用电器中。

    技术参数


    - 最大反向电压:5V
    - 视角范围:30°到100°(取决于型号)
    - 使用寿命:100,000小时
    - 扭矩:75 cNm
    - 面板最大厚度:11mm
    - 绝缘电阻:4,000 MΩ(500 VDC)
    - 最大操作电流:20mA
    - 工作温度范围:
    - 后塑料外壳:-30°C至+65°C(-22°F至+149°F)
    - 后环氧树脂外壳:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    此款LED指示灯具备多种独特的特性,包括IP67防护等级,使其能够承受灰尘和水侵入。该产品还提供了显著的颜色选择和亮度等级,支持标准、超亮和高亮模式,满足不同环境下的需求。产品耐用性强,寿命长,适用于各种恶劣条件下的操作。

    应用案例和使用建议


    这些指示灯常见于汽车仪表板、家用电器控制面板及各种工业控制面板中。对于汽车应用,它可用于高光束和低光束指示、雾灯指示、通风扇状态显示等。对于工业控制面板,则可以用于显示加热、制动测试和危险警告等功能。建议在安装时确保连接正确,并遵循制造商提供的指导以实现最佳效果。

    兼容性和支持


    该产品与多种设备兼容,且提供定制服务,可以根据客户需求调整电缆长度和终端类型。此外,厂家提供了详细的认证信息(如UL认可、REACH和RoHS合规),并且进行了严格的性能测试。客户还可以联系厂家获取技术支持和服务。

    常见问题与解决方案


    - 问题:如何确定正确的连接?
    解决方案:请参考手册中的连接图,并确保连接正负极正确。
    - 问题:如何进行定制?
    解决方案:直接联系制造商,告知您的具体需求,包括所需的颜色、亮度级别和电缆长度。
    - 问题:在安装过程中出现松动怎么办?
    解决方案:检查并紧固所有连接点,确保安装稳固。

    总结和推荐


    总体而言,Q14系列14毫米面板安装式LED指示灯凭借其出色的性能、广泛的适用性和高度的灵活性,非常适合需要高质量指示和视觉反馈的应用场合。其强大的功能和耐用性使其在市场上具有很高的竞争力。强烈推荐使用此产品以提升设备的整体质量和可靠性。

Q14P1CXXHG02E参数

参数
透镜类型 扩散
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 绿色
视角 -
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

Q14P1CXXHG02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1CXXHG02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1CXXHG02E Q14P1CXXHG02E数据手册

Q14P1CXXHG02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.5544 ¥ 205.4896
25+ $ 18.2894 ¥ 153.0598
100+ $ 16.7584 ¥ 140.2465
500+ $ 15.5185 ¥ 129.8705
库存: 198
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 205.48
直接购买
加入购物车
