Q22F1CXXG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带平顶 散射 绿色 焊接安装,面板安装 18mm*18mm*18mm
供应商型号: DV-13309838
供应商: 海外现货
标准整包数: 1

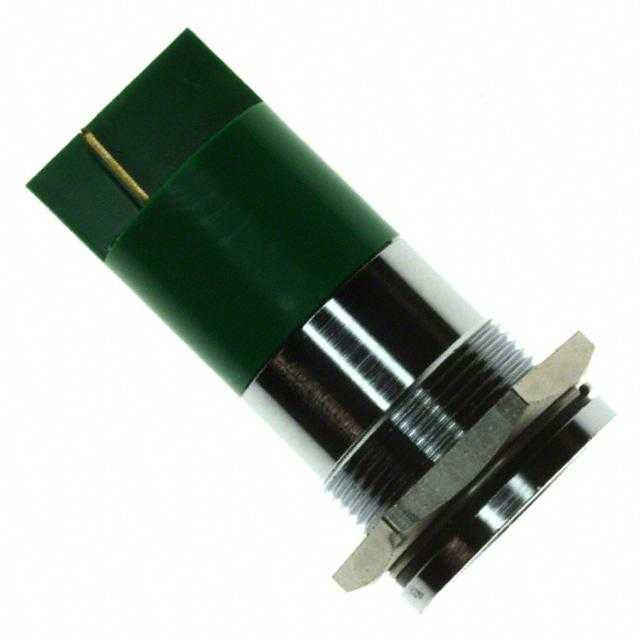

APEM 发光二极管 Q22F1CXXG12E

Q22F1CXXG12E概述

    Q22系列22毫米面板安装式LED指示灯技术手册

    产品简介


    Q22系列22毫米面板安装式LED指示灯是一种广泛应用的显示设备,适用于各种工业控制、自动化系统及机械设备等领域。此系列产品包括不同的颜色选项(如红、绿、黄、蓝、白)以及双色和三色组合。其独特的设计特点使得它不仅在外观上引人注目,而且在功能性方面表现出色。

    技术参数


    - 基本规格:
    - 尺寸:22毫米直径
    - 安装方式:面板安装
    - 镜片材质:彩色扩散环氧树脂或超级亮环氧树脂
    - 透镜尺寸:16.75毫米
    - 电气特性:
    - 操作电压范围:02(无电阻器):3.3至9.9 VDC;12 VDC:10.8至13.2 VDC;24 VDC:21.6至26.4 VDC;28 VDC:25.2至30.8 VDC;110 VAC:99至121 VAC;220 VAC:207至235 VAC
    - 最大反向电压:5 V
    - 最大工作电流:40 mA
    - 视角范围:30-100度(依赖于型号)
    - 寿命:100,000小时
    - 环境规格:
    - 防护等级:IP67(符合EN60529标准)
    - 工作温度范围:
    - 后塑料体:-30°C至+65°C(-22°F至+149°F)
    - 后环氧体:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    1. 耐用性强:采用IP67密封,可以在恶劣环境下稳定运行。
    2. 高亮度显示:采用彩色扩散环氧树脂或超级亮环氧树脂,确保光线均匀分布且亮度高。
    3. 多样化颜色选择:提供单色、双色和三色选项,满足不同应用需求。
    4. 适应性强:多种电压和电流选项,能够匹配各种控制系统。
    5. 耐温宽:具有较宽的工作温度范围,适用于高温或低温环境。

    应用案例和使用建议


    - 应用案例:
    - 汽车仪表盘上的灯光指示
    - 工业控制系统的状态显示
    - 建筑物内的紧急情况指示
    - 使用建议:
    - 在使用过程中,确保工作电压不超过额定值的10%,以保证LED的使用寿命。
    - 对于特殊的应用需求,例如高压输入,建议咨询厂家选用超级亮LED。
    - 定期检查连接线路和终端,避免接触不良导致的功能失效。

    兼容性和支持


    - 兼容性:本产品支持各种类型的面板安装,可以方便地集成到现有的控制系统中。
    - 支持服务:厂家提供技术支持和售后维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题1:LED灯光不稳定。
    - 解决方案:检查电源电压是否在额定范围内,检查LED和电路板之间的连接是否牢固。
    - 问题2:LED灯不亮。
    - 解决方案:确认电源线正确连接,检查是否有损坏的电线或插头。
    - 问题3:灯具寿命短。
    - 解决方案:确保工作电压不超过额定值的10%,避免频繁开关导致的过度损耗。

    总结和推荐


    综上所述,Q22系列22毫米面板安装式LED指示灯凭借其广泛的工作电压范围、优秀的防护能力和出色的亮度表现,成为许多控制面板和仪器的理想选择。无论是用于工业环境还是日常生活中的控制装置,Q22系列都能满足大部分应用需求。因此,我们强烈推荐使用这一系列产品。

Q22F1CXXG12E参数

参数
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
长*宽*高 18mm*18mm*18mm
安装方式 焊接安装,面板安装
零件状态 在售

Q22F1CXXG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q22F1CXXG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q22F1CXXG12E Q22F1CXXG12E数据手册

Q22F1CXXG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.8477 ¥ 75.4711
10+ $ 7.9403 ¥ 67.7305
50+ $ 7.4109 ¥ 63.2151
库存: 5
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 75.47
