Q8F1BXXHO02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带平顶 扩散 橙色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8F1BXXHO02E
供应商: 国内现货
标准整包数: 25

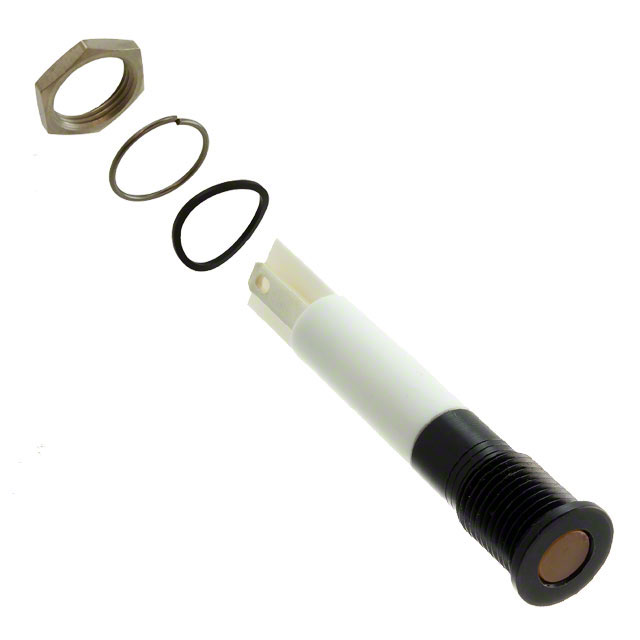

APEM 发光二极管 Q8F1BXXHO02E

Q8F1BXXHO02E概述


    产品简介


    本产品为Q8系列Ø8毫米面板安装LED指示灯,采用镀铬黄铜前盖(亮铬、黑铬或哑光灰)和模制聚碳酸酯后盖。这款LED指示灯提供了三种安装方式:突出式、内陷式和齐平式。此外,它还具有各种颜色的高亮度LED选项,包括红色、绿色、黄色、蓝色、白色和橙色等。

    技术参数


    - 最大反向电压:5 V
    - 视角:30°至100°(视具体型号而定)
    - 寿命:100,000小时
    - 扭矩:20到25 cNm
    - 最大面板厚度:7 mm
    - 封装形式:
    - 5毫米有色散射环氧透镜或5毫米透明LED
    - 引脚焊盘/压接端子,针脚或200毫米长的线材
    - 引脚焊盘/压接端子(2.0 x 0.5)在三色版本中
    - 电气特性:
    - 工作电压范围(无电阻):1.8至3.3 VDC(最大电流20mA)
    - 6 VDC:5.4至6.6 VDC(最大电流20mA)
    - 12 VDC:10.8至13.2 VDC(最大电流20mA)
    - 24 VDC:21.6至26.4 VDC(最大电流20mA)
    - 28 VDC:25.2至30.8 VDC(最大电流20mA)
    - 110 VAC:99至121 VAC(最大电流6mA)
    - 220 VAC:207至235 VAC(最大电流3mA)
    - 存储温度范围:
    - 后塑料体:-30°C至+65°C(-22°F至+149°F)
    - 后环氧体:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    1. IP67防护等级:确保在潮湿环境中仍能正常工作,适合工业应用。
    2. 多色选择:提供丰富的颜色选项,满足不同应用场景的需求。
    3. 多种封装形式:提供引脚焊盘/压接端子、针脚和线材等多种封装形式,方便安装。
    4. 高可靠性:使用寿命长达100,000小时,适合长期运行。

    应用案例和使用建议


    该产品适用于各种工业控制面板、仪表板和其他需要显示状态的设备。例如,在机器的控制面板上安装红绿LED指示灯来表示运行状态或故障信息。
    - 使用建议:为了延长产品的使用寿命,建议不要超过额定电压的10%,并根据实际需求选择合适的电压范围。
    - 优化方案:在安装时注意保持良好的通风条件,避免过热,以延长LED的使用寿命。

    兼容性和支持


    该产品与各种面板厚度兼容,且具有不同的安装方式和封装形式,可以适应不同的安装需求。此外,供应商还提供技术支持和售后服务,确保用户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    - 问题:LED灯泡不亮。
    - 解决办法:检查供电电压是否符合要求;确认连接正确,没有短路;检查是否有损坏的元件。
    - 问题:灯具闪烁不稳定。
    - 解决办法:检查是否达到最低电压阈值;确认所有连接点接触良好,无松动;确保LED驱动电路正常工作。

    总结和推荐


    总体而言,Q8系列LED指示灯具有高可靠性和广泛的应用场景。其出色的性能和丰富的功能使其成为许多工业领域的理想选择。鉴于其卓越的品质和良好的市场口碑,我们强烈推荐使用该产品。

Q8F1BXXHO02E参数

参数
波长 -
测试电流 -
显示颜色 橙色
视角 100°
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带平顶
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

Q8F1BXXHO02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1BXXHO02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1BXXHO02E Q8F1BXXHO02E数据手册

Q8F1BXXHO02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 17.2875 ¥ 145.215
50+ $ 13.8968 ¥ 116.7331
100+ $ 9.4581 ¥ 79.448
500+ $ 7.997 ¥ 67.1748
1000+ $ 6.2475 ¥ 52.479
2500+ $ 5.8275 ¥ 48.951
5000+ $ 5.481 ¥ 46.0404
10000+ $ 5.229 ¥ 43.9236
库存: 0
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 0
