首页  >  产品百科  >  Q8R1CXXG12E

Q8R1CXXG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带圆顶 散射 绿色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 2873768
供应商: 海外现货
标准整包数: 1

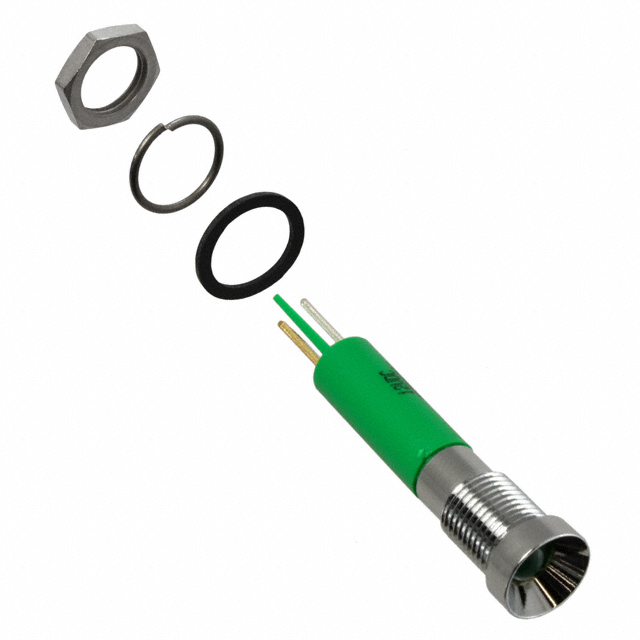

APEM 发光二极管 Q8R1CXXG12E

Q8R1CXXG12E概述


    产品简介


    本篇技术手册将详细介绍一种适用于多种场合的面板安装式LED指示灯——Q8系列。这种LED指示灯采用镀铬黄铜嵌圈(可选择亮铬、黑色或磨砂灰色)与模制聚碳酸酯后盖,以其优异的设计和卓越的性能在市场上占有一席之地。Q8系列具备5mm色散环氧透镜或5mm透明高亮度LED,广泛应用于工业控制、仪器仪表、家电控制面板等领域。

    技术参数


    | 参数 | 描述 |

    | 最大反向电压 | 5V |
    | 视角范围 | 30°至100°(根据型号不同) |
    | 使用寿命 | 100,000小时 |
    | 扭矩 | 20到25 cNm |
    | 面板厚度 | 最大7毫米 |
    | 操作电流(典型值) | 20 mA |
    | 工作温度范围 | 后塑料体:-30°C至+65°C;后环氧体:-40°C至+85°C |

    产品特点和优势


    Q8系列LED指示灯的特点在于其IP67防护等级(符合EN60529标准),能够有效防尘防水,适合户外及潮湿环境使用。此外,它们还提供不同的LED颜色和发光模式选项,如固定光、闪烁光和双色/三色LED,极大增加了应用灵活性。高亮度LED型号更是提升了可见度,使产品在各种环境条件下都能清晰显示状态。

    应用案例和使用建议


    应用案例
    Q8系列LED指示灯可以用于多种电子设备中作为状态指示灯,例如空调、冰箱、洗衣机等家用电器,或是工厂自动化控制系统中的信号反馈。在需要长时间稳定工作的场合,选择使用寿命长且耐环境的LED指示灯尤为重要。
    使用建议
    考虑到操作电流较大,建议为AC输入型号选择合适的外部电阻以保证安全工作条件。同时,在选择LED颜色时,应根据应用场景考虑色彩的辨识度和美观性。对于需要长时间工作或高环境要求的应用场合,推荐选用高亮度LED型号。

    兼容性和支持


    Q8系列LED指示灯设计有多种终端配置选项,包括焊接片、快接端子、针脚和线缆连接等,以适应不同的安装需求。厂商提供详细的技术支持文档,并确保所有产品规格符合行业标准。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED灯不亮 | 检查电源连接是否正确,确认极性正确 |
    | 发光强度不足 | 确保驱动电流达到额定值,考虑更换高亮度LED型号 |
    | 不同批次白光LED颜色不一致 | LED颜色差异属于正常现象,通常肉眼难以察觉 |
    | LED工作温度过高 | 减少电流负载,改善散热措施 |

    总结和推荐


    综上所述,Q8系列LED指示灯凭借其多样的颜色选择、广泛的适用范围、IP67防护等级以及长久的使用寿命,成为面板安装指示灯领域的理想选择。其出色的性能使其非常适合工业控制、仪器仪表等专业领域。推荐在对LED指示灯有较高要求的应用中使用此产品。

Q8R1CXXG12E参数

参数
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 绿色
视角 100°
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q8R1CXXG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8R1CXXG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8R1CXXG12E Q8R1CXXG12E数据手册

Q8R1CXXG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
