首页  >  产品百科  >  Q16F1CXXB24E

Q16F1CXXB24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带平顶 扩散 蓝色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: N-Q16F1CXXB24E
供应商: 云汉优选
标准整包数: 1

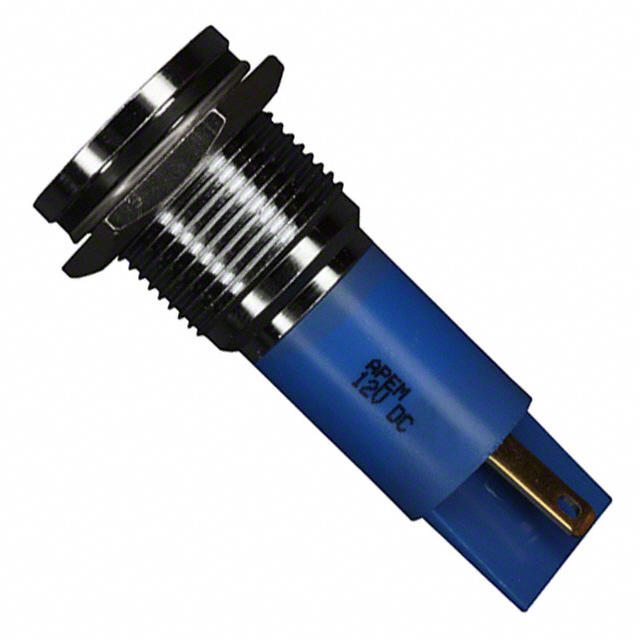

APEM 发光二极管 Q16F1CXXB24E

Q16F1CXXB24E概述


    产品简介


    本产品是Q16系列的16毫米面板安装式LED指示灯,适用于多种工业和汽车应用。Q16系列LED指示灯提供多种颜色选择(如红、绿、黄、蓝、白等),并可根据需求选择不同类型的LED(标准亮度、超级亮度、超亮LED等)。该系列产品具备出色的环境适应能力,能在各种恶劣条件下稳定工作,广泛应用于汽车仪表盘、控制面板、工业设备和家用电器等领域。

    技术参数


    基本参数
    - 安装方式: 面板安装(直径16mm)
    - LED颜色: 红色、绿色、黄色、蓝色、白色等
    - 防水等级: IP67(可选)
    - 最大逆向电压: 5V
    - 视场角: 30°至100°(依型号而定)
    - 使用寿命: 100,000小时
    - 扭矩: 75 cNm(依型号而定)
    - 最大面板厚度: 11mm
    电气特性
    - 操作电压:
    - 无电阻: 1.8至3.3VDC(20mA最大)
    - 6VDC: 5.4至6.6VDC(20mA)
    - 12VDC: 10.8至13.2VDC(20mA)
    - 24VDC: 21.6至26.4VDC(20mA)
    - 28VDC: 25.2至30.8VDC(20mA)
    - 110VAC: 99至121VAC(6mA)
    - 220VAC: 207至235VAC(3mA)
    - 正向电压:
    - 标准亮度LED:
    - 红色: 2.2V
    - 绿色: 3.5V
    - 黄色: 2.3V
    - 蓝色: 3.3V
    - 白色: 3.3V
    - 橙色: 2.1V
    - 超级亮度LED:
    - 红色: 2.0V
    - 绿色: 3.2V
    - 黄色: 2.0V
    - 橙色: 2.1V

    产品特点和优势


    Q16系列LED指示灯具备以下几个显著特点和优势:
    1. 高防护等级: 采用IP67密封设计,满足EN60529标准,适用于户外及恶劣环境。
    2. 宽广的工作温度范围: 后塑料外壳的工作温度范围为-30°C至+65°C,后环氧树脂外壳的工作温度范围为-40°C至+85°C,确保在极端条件下的稳定性。
    3. 高可靠性: 镀铬黄铜底座提供坚固耐用的机械性能,同时可选择黑色铬或哑光灰色表面处理,增加美观度。
    4. 丰富的配置选项: 提供多种颜色、亮度等级以及安装方式,满足不同应用场景的需求。
    5. 高性能LED组件: 使用高质量的环氧树脂透镜和高性能LED组件,确保卓越的发光效果。

    应用案例和使用建议


    Q16系列LED指示灯广泛应用于汽车、工业控制、家用电器等领域,例如用于汽车仪表盘的指示灯、工业设备的报警灯、家用电器的运行状态显示等。以下是几种典型的应用案例及建议:
    1. 汽车仪表盘:由于其高防护等级和宽广的工作温度范围,特别适合用于车内照明和指示灯。建议在安装时使用IP67密封设计以提高防水防尘性能。
    2. 工业设备:在工业环境中,高亮度和长寿命使其成为重要的状态指示工具。建议根据具体应用环境选择合适的LED类型和安装方式。
    3. 家用电器:在家用电器中,可以通过不同的颜色区分不同的功能状态,建议在低功耗应用中优先考虑超级亮度LED以确保视觉效果。

    兼容性和支持


    Q16系列LED指示灯兼容多种电子元器件和设备,具有广泛的兼容性。对于具体的应用需求,可以联系APEM公司获取更多技术支持和定制服务。此外,产品还提供详细的安装指南和技术文档,方便用户进行快速部署和调试。

    常见问题与解决方案


    在使用过程中,可能会遇到以下问题及其相应的解决方案:
    1. LED不亮:检查电源连接是否正确,确认LED正负极接线无误;如有必要,更换新的LED组件。
    2. 亮度不足:检查是否使用了正确的驱动电压,确认所选LED类型是否符合要求;如需更高的亮度,可选择超亮或超级亮度LED。
    3. 安装困难:确保安装孔尺寸符合标准(直径16mm);对于短体引脚版本,仅限于28VDC以下电压使用。
    4. IP67密封失效:检查密封圈是否损坏或未正确安装;建议定期检查并维护以保持密封性能。

    总结和推荐


    Q16系列LED指示灯凭借其优异的环境适应能力和多样的配置选项,在工业和汽车领域具有广泛的适用性和市场竞争力。总体而言,该系列产品性能可靠,安装简便,具有较高的性价比。因此,强烈推荐在各类需要高性能指示灯的应用中使用Q16系列LED指示灯。

Q16F1CXXB24E参数

参数
波长 -
测试电流 -
显示颜色 蓝色
视角 100°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q16F1CXXB24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q16F1CXXB24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q16F1CXXB24E Q16F1CXXB24E数据手册

Q16F1CXXB24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
