QS83XXG24

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 绿色LED面板指示灯, 24V 直流, 20mA, 8mm安装孔径
供应商型号: ET-2450277
供应商: 海外现货
标准整包数: 1

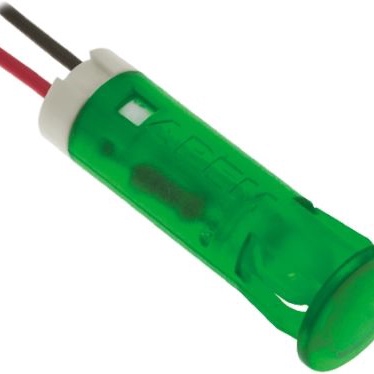

APEM 发光二极管 QS83XXG24

QS83XXG24概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款用于控制面板安装的嵌入式LED指示灯。该系列产品提供多种颜色选项,如红色、绿色、黄色、蓝色、橙色和白色(透明),满足不同应用需求。标准LED和高亮度LED两种版本,适合各种照明条件下的使用。该系列产品的应用范围广泛,适用于工业控制面板、仪表板、机器状态监控等领域。

    技术参数


    | 参数 | 红色 | 绿色 | 黄色 | 蓝色 | 橙色 | 白色 (透明) |
    ||
    | 基本发光强度 (mcd) | 25 | 20 | 20 | 800 | 30 | 1200 |
    | 高亮度发光强度 (mcd) | 6000 | 1200 | 380 | 1600 | 4100 | 2500 |
    | 正向电压 (V) | 2.0 | 2.2 | 2.1 | 3.3 | 2.0 | 3.3 |
    | 工作电压 (VDC/VAC) | 2-2.5 | 10.8-13.2 | 21.6-26.4 | 25.2-30.8 | 99-110 | 207-253 |
    | 工作电流 (mA) | 20 | 20 | 20 | 20 | 6 | 3 |
    其他参数:
    - 尺寸:6mm、8mm、10mm和12mm直径开孔尺寸
    - 安装方式:前面板嵌入式安装,无需额外固定件
    - 透镜材料:彩色散射平面透镜
    - 接线端子:焊接端子/快接端子、6mm(2.0x0.5mm)、8mm、10mm、12mm(2.8x0.8mm)或电线(标准长度200mm)
    - 电压范围:2VDC至220VAC
    - 反向电压:最大5V
    - 视角:标准LED 30°,高亮度LED 45°
    - 寿命:10万小时
    - 工作温度范围:-30°C至+85°C
    - 存储温度:-40°C至+100°C
    - 透镜材质:聚碳酸酯(UL94V-0)
    - 电极材料:金/银、黄铜
    - 线缆材质:PVC(UL1061)

    产品特点和优势


    1. 多色选择:提供红、绿、黄、蓝、橙和白等多种颜色,满足不同应用场景的需求。
    2. 高亮度LED选项:适合在日光下观察的场合。
    3. 无额外硬件的嵌入式安装:节省安装时间和成本。
    4. 长寿设计:寿命长达10万小时,适用于长期运行的工业环境。
    5. 宽电压范围:从2VDC到220VAC,适应各种电源系统。
    6. 快速接线端子:方便安装和维护。
    7. 防反向电压保护:最高可达5V。

    应用案例和使用建议


    应用案例:
    - 工业控制面板
    - 仪器仪表盘
    - 设备状态指示
    - 汽车仪表盘
    使用建议:
    - 在选择LED时,根据应用场景考虑合适的颜色和亮度。
    - 确保供电电压符合产品要求,避免过压或欠压导致损坏。
    - 使用合适的电阻来调节电流,确保LED在理想条件下工作。
    - 定期检查连接线和安装位置,确保无损坏和松动。

    兼容性和支持


    - 该系列产品与大多数标准控制器和电源系统兼容。
    - 厂商提供全面的技术支持和售后服务,包括产品选型指导、安装和维护咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED闪烁不正常 | 检查电压是否稳定,更换合适的驱动电路 |
    | LED亮度不足 | 更换高亮度LED版本,调整电阻值以增加电流 |
    | 安装后LED无法点亮 | 检查电源连接,确认正负极正确安装 |
    | 连接线松动 | 重新紧固连接线,确保良好接触 |
    | LED寿命短 | 确认工作电压和电流符合要求,改善散热环境 |

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators是一款性能稳定、多功能的LED指示灯,广泛应用于各种工业和消费电子领域。该产品的多色选择、高亮度选项和长寿命设计使其在市场上具有很高的竞争力。通过详细的技术参数和适用的应用场景分析,我们强烈推荐这一系列产品,尤其是对于需要高效、可靠指示系统的客户来说,这是一个非常理想的选择。

QS83XXG24参数

参数
视角 30°
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售

QS83XXG24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXG24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXG24 QS83XXG24数据手册

QS83XXG24封装设计

查看详情并下载
Symbol
Footprint
3D Model
