Q14P1CKKR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: N-Q14P1CKKR24E
供应商: 云汉优选
标准整包数: 1

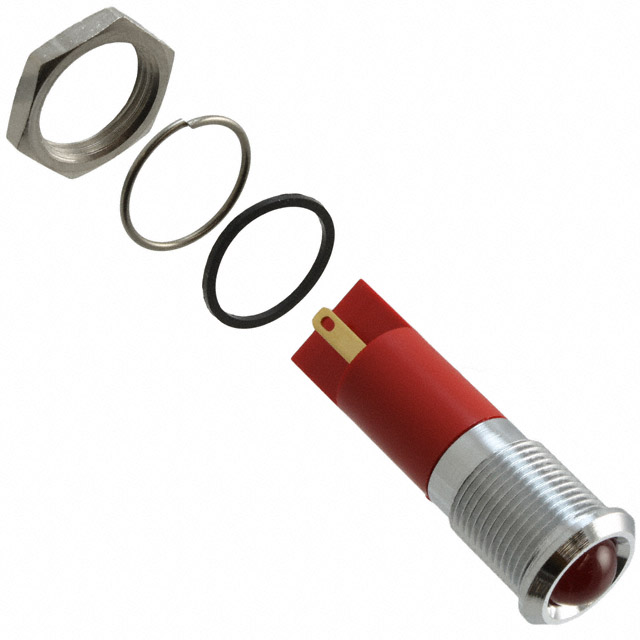

APEM 发光二极管 Q14P1CKKR24E

Q14P1CKKR24E概述


    产品简介



    1. 产品简介


    本产品为14毫米面板安装式LED指示灯,型号为Q14系列。该LED指示灯采用镀铬黄铜边框,可选择亮铬、黑色或哑光灰色。指示灯透镜由环氧树脂材料制成,提供标准和水清透明两种选择。该产品广泛应用于各种工业控制面板、仪表板、家用电器和消费电子产品中。

    技术参数



    2. 技术参数


    - 最大反向电压:5 V
    - 视场角:30°到100°(根据具体型号)
    - 寿命:100,000小时
    - 扭矩:75 cNm
    - 最大面板厚度:11 mm
    - 绝缘电阻:4,000 MΩ(500 VDC时)
    电气规格:
    - 电压范围:
    - 02(无电阻):1.8至3.3 VDC,20 mA最大
    - 6 VDC:5.4至6.6 VDC,20 mA
    - 12 VDC:10.8至13.2 VDC,20 mA
    - 24 VDC:21.6至26.4 VDC,20 mA
    - 28 VDC:25.2至30.8 VDC,20 mA
    - 110 VAC:99至121 VAC,6 mA
    - 220 VAC:207至235 VAC,3 mA
    - 颜色及亮度:
    - 红色:标准模式下2,800 mcd,超亮模式下800 mcd,前向电压2.1 V
    - 绿色:标准模式下2,200 mcd,超亮模式下250 mcd,前向电压3.2 V
    - 黄色:标准模式下1,300 mcd,超亮模式下250 mcd,前向电压2.0 V
    - 蓝色:标准模式下2,500 mcd,超亮模式下250 mcd,前向电压3.3 V
    - 白色:标准模式下4,400 mcd,超亮模式下250 mcd,前向电压3.3 V
    - 橙色:标准模式下2,800 mcd,超亮模式下300 mcd,前向电压2.2 V
    - IP等级:符合IP67标准,防尘防水
    - 工作温度范围:
    - 后部塑料外壳:-30°C至+65°C(-22°F至+149°F)
    - 后部环氧外壳:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势



    3. 产品特点和优势


    - 高可靠性和长寿命:使用寿命可达100,000小时,适合长期稳定工作。
    - 多种安装选项:包括焊锡快插端子、针脚和线缆等多种终端方式,适应不同的安装需求。
    - 定制化服务:可提供定制化雕刻服务,满足特定应用场景的需求。
    - 色彩丰富:提供红色、绿色、黄色、蓝色、白色和橙色等多种颜色选择,且可通过RGB组合实现更多颜色变化。
    - IP67密封:符合EN60529标准,具有优秀的防尘防水能力,适合室外环境应用。

    应用案例和使用建议



    4. 应用案例和使用建议


    该LED指示灯广泛应用于汽车仪表板、工业控制系统面板、家用电器以及消费电子产品等领域。例如,在汽车领域,可以用于指示车辆的各种状态,如刹车测试、转向信号、雾灯等。
    - 使用建议:
    - 在安装过程中注意防水措施,确保良好的密封效果。
    - 根据不同应用场景选择合适的电流驱动,以确保最佳的发光效果和延长寿命。
    - 在需要高亮度的应用中,推荐使用Hyper Bright或Super Bright类型的LED,以便在白天也能清晰可见。

    兼容性和支持



    5. 兼容性和支持


    该产品具有良好的兼容性,可与其他标准尺寸的电子元件和系统配合使用。公司提供了全面的技术支持和服务,包括产品咨询、安装指导和技术维护。

    常见问题与解决方案



    6. 常见问题与解决方案


    - 问题1:安装后指示灯不亮。
    - 解决方案:检查电源电压是否符合要求,确认连接是否正确。
    - 问题2:指示灯闪烁不稳定。
    - 解决方案:确认供电电压是否稳定,检查连接线路是否有松动。
    - 问题3:指示灯亮度不足。
    - 解决方案:检查电流是否达到额定值,调整合适的电流以获得理想的亮度。

    总结和推荐



    7. 总结和推荐


    总体而言,这款14毫米面板安装式LED指示灯凭借其出色的性能、多种颜色选择和丰富的定制选项,成为适用于各种环境下的理想选择。特别是在工业控制和汽车应用领域,其稳定可靠的表现和优秀的环境适应能力使其在市场上具备强大的竞争力。因此,我们强烈推荐此款产品。

Q14P1CKKR24E参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 袋装

Q14P1CKKR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1CKKR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1CKKR24E Q14P1CKKR24E数据手册

Q14P1CKKR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
