首页  >  产品百科  >  QS81XXHO220

QS81XXHO220

产品分类: 发光二极管
厂牌: APEM

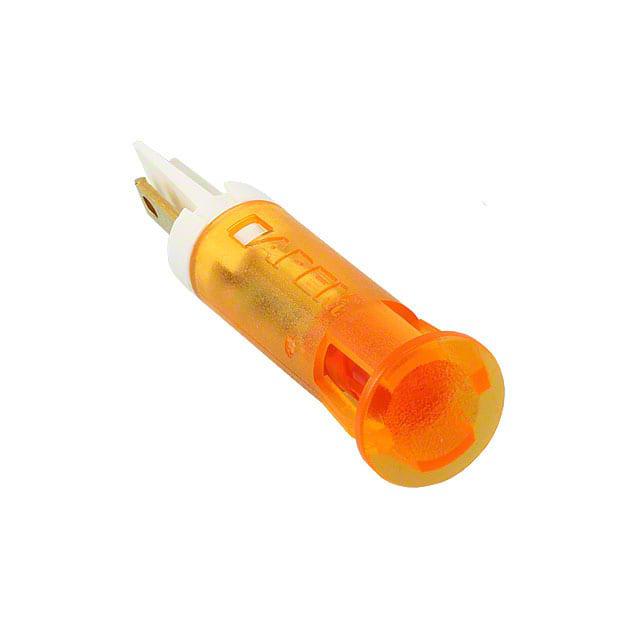

产品描述: APEM 橙色LED面板指示灯, 220V 交流, 3mA, 8mm安装孔径
供应商型号: 7863845
供应商: 海外现货
标准整包数: 1

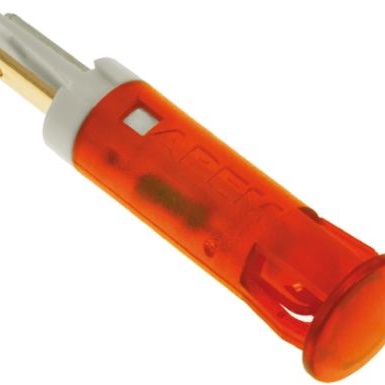

APEM 发光二极管 QS81XXHO220

QS81XXHO220概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种集成了多种颜色的LED指示灯,适用于各种面板安装场合。这些指示灯以其高亮度、宽电压范围及简易安装而闻名,广泛应用于工业控制、仪器仪表、通信设备等领域。

    2. 技术参数


    | 颜色 | 标准亮度 (mcd) | 正向电压 (V) | 高亮度 (mcd) | 正向电压 (V) | 工作电压范围 | 工作电流 |

    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC (无电阻) 1.8 to 2.5VDC | 20mA |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 12VDC 10.8 to 13.2VDC | 20mA |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 24VDC 21.6 to 26.4VDC | 20mA |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 28VDC 25.2 to 30.8VDC | 20mA |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 110VAC 99 to 110VAC | 6mA |
    | 白色(透明) | 1200 | 3.3 | 2500 | 3.3 | 220VAC 207 to 253VAC | 3mA |
    - 尺寸:6mm、8mm、10mm 和 12mm 直径切割尺寸
    - 安装方式:前面板卡扣式安装,无需额外硬件
    - 透镜材质:聚碳酸酯 (UL94V-0)
    - 引脚材质:金 (闪光)/银 (闪光),黄铜
    - 电缆材质:PVC (UL1061)

    3. 产品特点和优势


    - 多颜色选择:提供红、绿、黄、蓝、橙、白等多种颜色选择。
    - 宽电压范围:支持从2VDC到220VAC的工作电压范围,适应多种应用场景。
    - 简易安装:采用卡扣式设计,易于安装且不需额外工具。
    - 高可靠性:具有高寿命(达10万小时),并在极端温度条件下仍能正常工作。
    - 高亮度选项:可选标准亮度或高亮度版本,适合日光下使用。

    4. 应用案例和使用建议


    - 工业控制面板:常用于监控设备状态,通过不同颜色表示不同的系统运行状态。
    - 交通信号指示:如交通灯,红绿黄三色指示灯常用于交通信号控制系统。
    - 自动化设备:在自动化生产线上,用于显示设备运行状态,便于操作员实时监控。
    使用建议:
    - 在安装时确保正负极正确连接。
    - 根据具体应用场景选择合适的颜色和电压版本。
    - 若需使用高亮度版本,应注意散热措施以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:该产品与大多数工业控制系统和设备兼容。
    - 支持:厂商提供详细的技术文档和安装指南,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接后无法点亮 | 检查电源电压是否在工作范围内;确认正负极连接正确 |
    | 使用过程中发光强度下降 | 更换新的LED指示灯;检查电源是否稳定 |
    | 安装位置偏移 | 确保安装孔位准确无误;使用工具辅助定位 |

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款非常实用且高性能的产品,适用于多种工业应用场景。其多样化颜色选择、宽电压范围和简便安装方式使其在市场上具有很高的竞争力。强烈推荐在需要高可靠性和多功能性的工业控制面板中使用此产品。

QS81XXHO220参数

参数
Vf-正向电压 220V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 橙色
视角 45°
透镜类型 扩散
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS81XXHO220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXHO220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXHO220 QS81XXHO220数据手册

QS81XXHO220封装设计

查看详情并下载
Symbol
Footprint
3D Model
