QH22028GC

产品分类: 发光二极管
厂牌: APEM

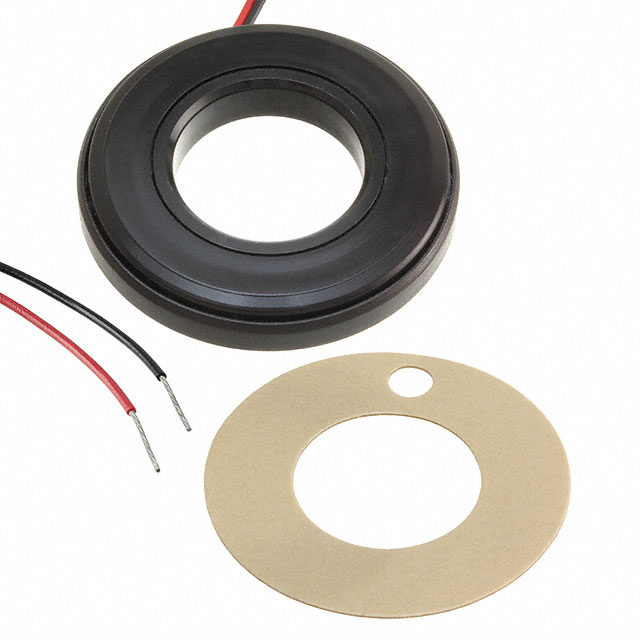

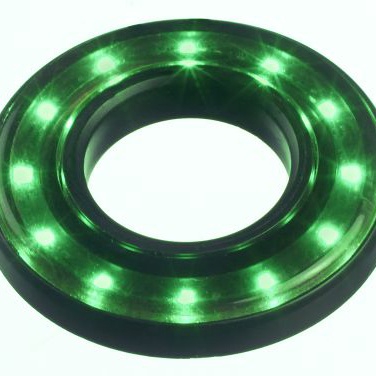

产品描述: APEM 绿色面板指示灯, 12 → 24V 直流, 20mA, IP67, 22.2mm安装孔径
供应商型号: N-QH22028GC
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 QH22028GC

QH22028GC概述

    电子元器件产品技术手册解析
    本文旨在提供一款多色LED指示灯的技术手册解析,详细介绍其产品特性、技术参数、应用场景及维护指南。

    1. 产品简介


    这款多色LED指示灯是一种适用于多种电子控制系统的工业级LED指示器,具有单色、双色和RGB三种颜色选项。该产品可用于机器操作面板、控制柜和各种工业设备中,以实现状态显示、报警等功能。其独特的LED阵列设计可以适应不同尺寸的安装孔径,从而确保广泛的应用范围。

    2. 技术参数


    - 额定电压:单色、双色和RGB系列均为12 VDC至24 VDC。
    - 最大反向电压:5 VDC。
    - 使用寿命:约50,000小时。
    - 电路设计:针对不同颜色配置有不同的电阻配置,例如单色指示灯通常配备1kΩ的电阻。
    - 材料:主体与透镜均采用聚碳酸酯(PC)材料,符合IP67防护等级标准。
    - 环境温度范围:工作温度范围为-30°C至+70°C。
    - LED特性:不同的颜色具有不同的亮度和前向电压值。例如,红色LED的典型前向电压为2.0 V,亮度为100 mcd;绿色LED的典型前向电压为3.0 V,亮度为300 mcd。

    3. 产品特点和优势


    - 卓越的环境适应性:本产品采用IP67防护等级设计,能有效防止灰尘和水进入,适用于恶劣的工作环境。
    - 电磁兼容性(EMC):产品具备强大的抗干扰能力和低辐射水平,能够满足EN61000-4-3、EN61000-6-4等多项国际标准。
    - 宽泛的工作电压范围:支持12至24V DC电压输入,使其能应用于多种不同的电源系统。
    - 多样化颜色选择:提供单色、双色和RGB三种颜色选择,适应各种指示需求。

    4. 应用案例和使用建议


    根据手册中的描述,这些指示灯常被用于开关设备中以显示运行状态,特别是在需要紧急停止操作时作为警示作用。在设计阶段需注意,当使用RGB全彩模式时,需额外配置一个外部微控制器驱动器。此外,当安装在较大直径(如22mm)的面板上时,应注意确认设备的安装孔是否适配该型号的安装要求。根据应用的具体需求,用户还可以选择更长的电缆长度或者特定颜色的电缆线。

    5. 兼容性和支持


    制造商提供了多种尺寸的面板切割孔径,可以方便地将此产品集成到不同的面板和开关装置中。公司也承诺持续改进并更新产品规格,这意味着现有用户在将来可能会收到新的版本更新,进一步增强产品的性能和稳定性。为了确保最佳性能和延长产品寿命,建议定期检查产品的电气连接情况并保持清洁的安装环境。

    6. 常见问题与解决方案


    - 问题1:当LED灯未正常点亮时,应首先检查所供电压是否在规定的12至24V DC范围内。如果供电正常,接下来应该排查LED本身的故障,比如过热损坏或短路等问题。
    - 问题2:若发现LED光亮度不足或颜色不准确,可能是因为LED组件老化导致亮度下降。此时需要考虑更换新的LED灯珠。
    - 问题3:安装过程中出现难以固定的情况,可能是由于孔径过大或安装孔与产品尺寸不符引起。调整至正确的安装孔尺寸或使用合适的安装工具可解决此问题。

    7. 总结和推荐


    综上所述,这款多色LED指示灯凭借其高可靠性和广泛的适用性,在多种工业自动化和控制系统中展现出了极佳的表现。尽管在使用过程中可能遇到一些常见的问题,但通过遵循上述指南和建议,可以有效地避免这些问题的发生并延长产品的使用寿命。如果您正在寻找一种既可靠又能适应不同应用场景的LED指示解决方案,这款产品无疑是一个值得考虑的选择。

QH22028GC参数

参数
测试电流 -
显示颜色 绿色
视角 -
透镜类型 透明
Vf-正向电压 3.1V
透镜形状 圆形,带圆顶
波长 -
长*宽*高 5.5mm(长度)
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装,袋装

QH22028GC厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QH22028GC数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QH22028GC QH22028GC数据手册

QH22028GC封装设计

查看详情并下载
Symbol
Footprint
3D Model
