Q12-7P1CXXHY12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 2V 圆形,带圆顶 扩散 黄色 焊接安装,面板安装
供应商型号: ET-2931084
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q12-7P1CXXHY12E

Q12-7P1CXXHY12E概述


    产品简介

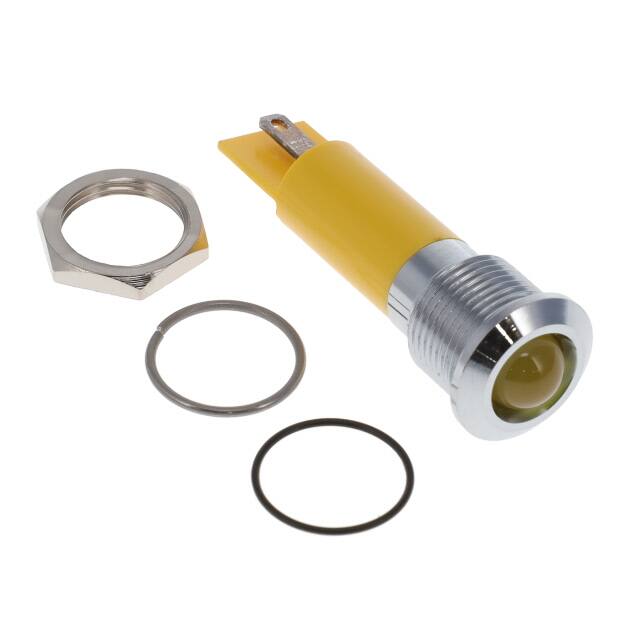

    Q12-7系列LED指示灯是一种适用于各种面板安装应用的高亮度指示灯。这些指示灯由镀铬黄铜前框(亮铬、黑色或亚光灰)和模制聚碳酸酯后座组成。它们广泛应用于机械设备、仪器仪表、家用电器等领域,能够提供清晰可靠的指示效果。

    技术参数


    - 电压范围:直流电压2VDC至220VAC,交流电压110VAC至220VAC。
    - 最大反向电压:5V。
    - 视角范围:30°至100°(根据型号而定)。
    - 寿命:100,000小时。
    - 最大扭矩:4cNm(根据选项而定)。
    - 最大面板厚度:7mm。
    - 防水等级:IP67密封选项(符合EN60529标准)。
    - 工作温度范围:
    - 后塑料外壳:-30°C至+65°C(-22°F至+149°F)。
    - 后环氧树脂外壳:-40°C至+85°C(-40°F至+185°F)。
    - 发光二极管规格:
    - 红色HE LED:典型亮度350mcd,正向电压2.0V。
    - 绿色HE LED:典型亮度60mcd,正向电压2.2V。
    - 黄色HE LED:典型亮度50mcd,正向电压2.1V。
    - 蓝色HE LED:典型亮度800mcd(凹入式330mcd),正向电压3.3V(凹入式3.1V)。
    - 白色HE LED:典型亮度1,200mcd(凹入式1,560mcd),正向电压3.3V(凹入式3.1V)。
    - 橙色HE LED:典型亮度100mcd,正向电压2.2V。
    - 双色LED(红色/绿色):20/10mcd,正向电压2.0V/2.2V。
    - 三色LED(红色/绿色/黄色):80/15/13mcd,正向电压2.0V/2.2V/2.1V。


    产品特点和优势


    Q12-7系列LED指示灯具备以下显著优势:
    - 高可靠性:使用寿命长达100,000小时,适用于长期稳定运行的应用环境。
    - 宽工作电压范围:支持从2VDC到220VAC的输入电压,适应多种应用场景。
    - 多种颜色选择:提供红、绿、蓝、白等多种颜色选择,可根据不同需求定制。
    - IP67防护等级:确保在恶劣环境下也能正常工作。
    - 低功耗:即使在低电流下也能保证良好的发光效果。

    应用案例和使用建议


    应用案例
    - 工业控制设备:用于机床、自动化控制系统中的状态指示。
    - 家用电器:用于家电设备如空调、洗衣机等的状态指示。
    - 交通运输工具:用于车辆内部的各种警示和状态指示。
    使用建议
    - 在选择供电电压时,应确保不超过LED的最大额定值,以延长使用寿命。
    - 若需更高亮度的指示效果,建议选择超亮或超级亮的LED选项。
    - 安装时注意保持适当的安装角度和扭矩,避免过度拧紧造成损坏。

    兼容性和支持


    Q12-7系列LED指示灯与各种不同的电子元器件及设备具有良好的兼容性,例如不同品牌的控制器、传感器等。厂商提供了详细的技术支持和维护服务,以确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题1:指示灯闪烁不稳定
    - 解决办法:检查电源电压是否稳定,确保在推荐范围内。若电压波动大,考虑增加稳压装置。
    - 问题2:指示灯亮度不足
    - 解决办法:确认选用的是合适亮度的LED,并检查接线是否有松动或接触不良的情况。
    - 问题3:指示灯无法点亮
    - 解决办法:检查供电电路是否完好,确保连接正确且无短路现象。

    总结和推荐


    Q12-7系列LED指示灯凭借其卓越的性能和广泛的应用场景,成为市场上极具竞争力的产品之一。无论是在工业控制还是家庭日常使用中,它都能提供可靠的指示效果。鉴于其稳定性和多样性,我们强烈推荐将其作为各类应用的理想选择。

Q12-7P1CXXHY12E参数

参数
波长 -
测试电流 -
显示颜色 黄色
视角 -
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q12-7P1CXXHY12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q12-7P1CXXHY12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q12-7P1CXXHY12E Q12-7P1CXXHY12E数据手册

Q12-7P1CXXHY12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
