Q14P1BXXW110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 3.3V 圆形,带圆顶 扩散 白色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: N-Q14P1BXXW110E
供应商: 云汉优选
标准整包数: 1

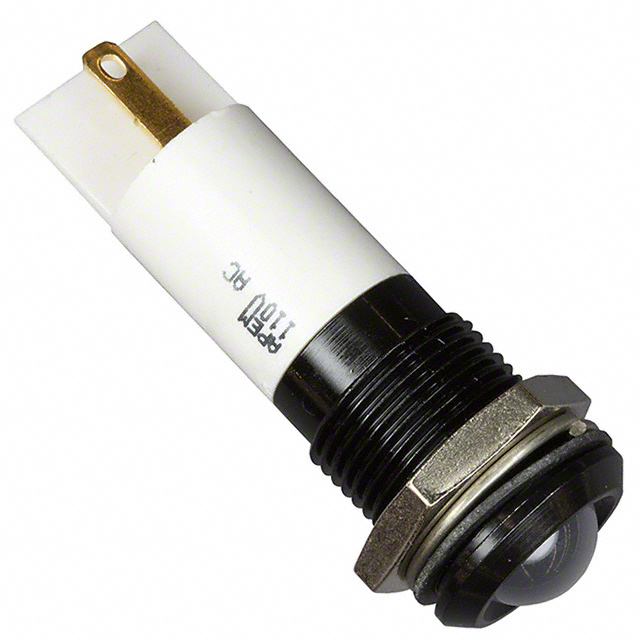

APEM 发光二极管 Q14P1BXXW110E

Q14P1BXXW110E概述


    产品简介


    本电子元器件是一款适用于各种工业和消费电子应用的面板安装LED指示灯(型号:Q14系列)。该产品采用镀镍黄铜前环,可选择明亮铬、黑色或磨砂灰外观,后部由模压聚碳酸酯制成。这款LED指示灯具备高可见度,适合多种应用场景,如汽车仪表板、家电控制面板及各类工业设备的信号指示。

    技术参数


    - 材料: 镀镍黄铜前环及模压聚碳酸酯后盖
    - 最大反向电压: 5 V
    - 视场角: 30°到100°(取决于型号)
    - 寿命: 100,000小时
    - 扭矩: 75 cNm
    - 最大面板厚度: 11 mm
    - 绝缘电阻: 4,000 MΩ (500 VDC)
    - 电气特性:
    - 工作电压范围:
    - 无电阻: 1.8 VDC至3.3 VDC (20 mA max)
    - 6 VDC: 5.4 VDC至6.6 VDC (20 mA)
    - 12 VDC: 10.8 VDC至13.2 VDC (20 mA)
    - 24 VDC: 21.6 VDC至26.4 VDC (20 mA)
    - 28 VDC: 25.2 VDC至30.8 VDC (20 mA)
    - 110 VAC: 99 VAC至121 VAC (6 mA)
    - 220 VAC: 207 VAC至235 VAC (3 mA)
    - 推荐使用:
    - 标准: 均匀的光线输出,适合室内应用
    - 超亮: 均匀的光线输出,适合户外观看且在日光下可见
    - 极亮: 水晶透明LED,适合远距离观看且在日光下可见

    产品特点和优势


    1. IP67密封选项(符合EN60529标准):提供卓越的防尘防水保护,适用于恶劣环境。
    2. 高亮度发光二极管:可选超亮、强光、普通亮度等级,满足不同亮度需求。
    3. 多种颜色选择:包括红色、绿色、黄色、蓝色、白色以及双色和三色组合。
    4. 自定义雕刻选项:客户可根据需求定制产品表面的文字或图案。
    5. 多电压选项:支持多种电压输入(直流1.8 V至30.8 V,交流110 V至220 V),适合广泛应用。
    6. 高可靠性:使用寿命长达10万小时,满足长期运行需求。

    应用案例和使用建议


    - 汽车仪表板:在车内各种光照条件下提供清晰的视觉反馈。
    - 家用电器控制面板:通过不同颜色的LED指示灯指示当前状态或警告信息。
    - 工业控制系统:在强光环境下保持清晰可见,通过不同的灯光闪烁模式来传递信息。
    使用建议:
    - 确保正确连接电压和电流,避免超出规定的工作电压范围以延长产品寿命。
    - 使用超亮或强光LED在室外和强光环境中获得最佳效果。
    - 定期检查接线端子和连接部分,确保良好的电气接触和机械稳定性。

    兼容性和支持


    - 兼容性: 该产品与大多数标准电气接口兼容,可以方便地集成到现有系统中。
    - 支持和服务: 厂商提供详尽的技术文档和支持服务,客户可以通过联系APEM获取更多详细信息和技术支持。

    常见问题与解决方案


    - 问题: LED灯不亮
    - 解决方案: 检查电压是否在工作范围内,确认连接正确。
    - 问题: 发光强度不足
    - 解决方案: 尝试更换为超亮或强光版本的LED。
    - 问题: 设备内部温度过高
    - 解决方案: 确保LED处于适宜的工作温度范围内,必要时采取散热措施。

    总结和推荐


    综上所述,该款LED指示灯凭借其优良的设计、广泛的适用性和高可靠性,在多个应用领域内展现出强大的竞争力。其出色的密封性能、多种亮度等级以及广泛的工作电压范围,使其成为众多电子应用的理想选择。强烈推荐给寻求高品质LED指示灯解决方案的专业人士和制造商。

Q14P1BXXW110E参数

参数
测试电流 -
显示颜色 白色
视角 100°
透镜类型 扩散
Vf-正向电压 3.3V
透镜形状 圆形,带圆顶
波长 -
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q14P1BXXW110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1BXXW110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1BXXW110E Q14P1BXXW110E数据手册

Q14P1BXXW110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
