QS83XXHB110

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 蓝色LED面板指示灯, 110V 交流, 6mA, 8mm安装孔径
供应商型号: 7863861
供应商: 海外现货
标准整包数: 1

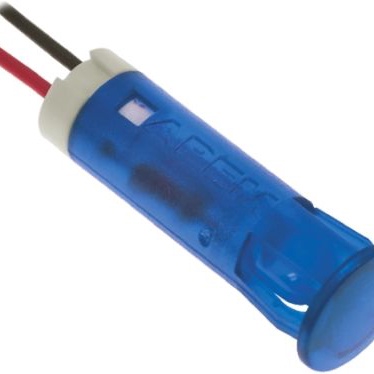

APEM 发光二极管 QS83XXHB110

QS83XXHB110概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款适用于各种工业控制面板的嵌入式指示灯。这些LED指示灯采用耐用的材料制成,具有高亮度和标准亮度两种选项。它们可以用于不同的电压范围(从直流2V到交流220V),并提供多种颜色选择,如红、绿、黄、蓝、橙、白等。此外,该系列还提供了双色LED选项,使其在复杂系统中能够更灵活地指示不同状态。

    技术参数


    - 色彩与强度
    - 标准LED:红色(25 mcd @ 2.0 V),绿色(20 mcd @ 2.2 V),黄色(20 mcd @ 2.1 V),蓝色(800 mcd @ 3.3 V),橙色(30 mcd @ 2.0 V),白色(1200 mcd @ 3.3 V)
    - 高亮度LED:红色(6000 mcd @ 2.2 V),绿色(1200 mcd @ 3.3 V),黄色(380 mcd @ 2.0 V),蓝色(1600 mcd @ 3.3 V),橙色(4100 mcd @ 2.2 V),白色(2500 mcd @ 3.3 V)
    - 电压和电流
    - 操作电压范围:2VDC(无电阻)至2.5VDC(红色标准LED);10.8VDC至13.2VDC(绿色LED);21.6VDC至26.4VDC(黄色LED);25.2VDC至30.8VDC(蓝色LED);99VAC至110VAC(橙色LED);207VAC至253VAC(白色LED)
    - 典型操作电流:所有类型均为20mA(红色、绿色、黄色、蓝色、橙色);白色为3mA
    - 光学特性
    - 最大反向电压:5V
    - 视角:标准LED 30°;高亮度LED 45°
    - 寿命:100,000小时
    - 操作温度范围:-30°C至+85°C
    - 存储温度:-40°C至+100°C
    - 物理特性
    - 安装孔径:6mm、8mm、10mm和12mm
    - 面板厚度(推荐):0.8mm至1.6mm
    - 外壳材料:聚碳酸酯(UL94V-0)
    - 焊接脚/端子:金(闪镀)/银(闪镀),黄铜
    - 导线:6mm和8mm(24AWG),10mm和12mm(22AWG),PVC(UL1061)

    产品特点和优势


    - 安装方便:前面板嵌入式安装无需额外硬件,简化安装过程。
    - 高亮度选择:提供高亮度选项以适应日光下清晰可见的需求。
    - 广泛的应用范围:电压范围从2VDC到220VAC,适用于各种不同类型的电路。
    - 颜色多样性:提供红、绿、黄、蓝、橙、白等多种颜色选择。
    - 耐用材质:外壳和透镜均采用UL94V-0认证的聚碳酸酯材料,确保耐久性和可靠性。
    - 双色选项:通过简单的极性反转即可实现两种颜色的变化。

    应用案例和使用建议


    - 应用案例:该系列产品常用于工业控制面板、医疗设备、楼宇自动化系统、交通运输设备等。
    - 使用建议:
    - 在安装前确认所选LED的电压和电流是否符合系统需求。
    - 对于需要极高亮度的环境,建议选择高亮度LED。
    - 确保正确的极性连接以避免损坏LED。
    - 在焊接时注意保护快插端子不受热影响。

    兼容性和支持


    - 兼容性:该系列产品与其他电子元器件兼容,适合在多种系统中集成。
    - 支持:制造商APEM提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排查。

    常见问题与解决方案


    - 问题1:如何正确安装?
    - 解决方案:首先测量面板厚度,确保选择合适尺寸的安装孔。按照制造商提供的图纸进行安装,保证LED指示灯平整稳固。

    - 问题2:如何选择正确的LED颜色和电压?
    - 解决方案:根据系统的电源电压和所需显示的颜色选择相应的LED。务必查阅技术手册中的电气特性表格以确保匹配。
    - 问题3:双色LED如何连接?
    - 解决方案:通过连接金端子可以产生一种颜色,反转电源极性则可产生另一种颜色。确保电路设计能够支持电压变化。

    总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators 是一款功能强大且易于使用的指示灯。它的高亮度、广泛的电压适用范围以及多样的颜色选择使其成为众多应用的理想选择。如果你需要一个可靠的、能在不同环境中稳定工作的LED指示灯,这款产品值得考虑。建议在购买前详细阅读技术手册,以确保选择最适合你项目的型号。

QS83XXHB110参数

参数
波长 -
测试电流 -
显示颜色 蓝色
视角 45°
透镜类型 散射
Vf-正向电压 110V
透镜形状 圆形,带平顶
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售

QS83XXHB110厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXHB110数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXHB110 QS83XXHB110数据手册

QS83XXHB110封装设计

查看详情并下载
Symbol
Footprint
3D Model
