QS121XXB12

产品分类: 发光二极管
厂牌: APEM

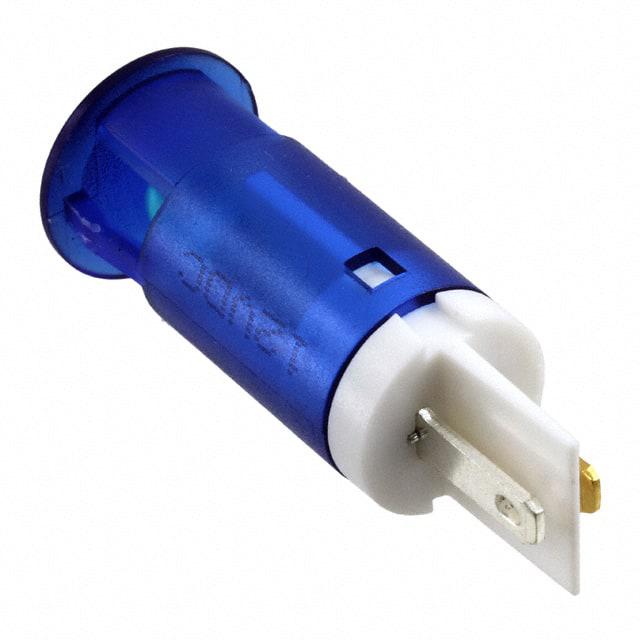

产品描述: APEM 蓝色LED面板指示灯, 12V 直流, 20mA, 12mm安装孔径
供应商型号: 7864283
供应商: 海外现货
标准整包数: 1

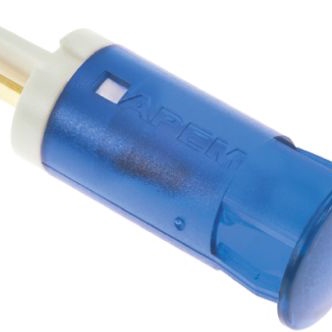

APEM 发光二极管 QS121XXB12

QS121XXB12概述


    产品简介


    本手册详细介绍了一款QS系列的嵌入式面板安装LED指示灯,适用于工业自动化、家电控制和各类显示面板中。这些指示灯提供直径为6毫米、8毫米、10毫米和12毫米四种尺寸,可以轻松安装在前控制面板上,无需额外的固定硬件。它们提供标准亮度散射LED或高亮度LED(适合日光下查看)两种选择。

    技术参数


    - 尺寸:6 mm, 8 mm, 10 mm 和 12 mm 直径开孔
    - 操作温度范围:-30°C 到 +65°C(-22°F 到 +149°F)
    - 最大反向电压:5 V
    - 寿命:100,000 小时
    - 最大面板厚度:0.8 至 1.6 mm
    - 外壳材料:注塑聚碳酸酯
    - 电气规格:
    - 运行电压:0.2 VDC(无电阻)到 28 VDC 或 99 VAC 到 253 VAC
    - 工作电流:20 mA 最大(典型所有类型)

    产品特点和优势


    这款QS系列的嵌入式面板安装LED指示灯具有以下独特功能和优势:
    - 操作温度范围宽广,可在极端环境下稳定运行。
    - 使用高亮度LED,即使在阳光直射的情况下也能清晰可见。
    - 采用先进的注塑工艺,外壳材料坚固耐用。
    - 寿命长达100,000小时,减少维护成本。
    - 适用于不同面板厚度,安装便捷,无需额外硬件。
    - 可选多种颜色及亮度配置,满足不同需求。

    应用案例和使用建议


    这款LED指示灯广泛应用于各类控制面板、工业设备、家用电器等领域。例如,在工业自动化设备中,它可用于监控机器状态;在家电设备中,用于提示电源开关状态或工作模式。为了确保最佳效果,建议按照电气规格使用合适的电阻,以避免电压超过规定范围。在使用过程中,需要注意焊接温度,以防止损坏LED组件。

    兼容性和支持


    该产品与其他标准面板尺寸兼容,易于安装。厂商提供了详细的技术支持和维护服务,如有需要可随时联系APEM公司。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 指示灯不亮 | 检查电源电压是否符合要求,确保正确的电阻匹配。 |
    | 亮度不足 | 确认使用的是高亮度LED型号,并检查电路连接是否正确。 |

    总结和推荐


    综上所述,QS系列嵌入式面板安装LED指示灯是一款高效、可靠的产品,具备宽广的操作温度范围、长寿命和良好的兼容性。对于需要稳定、高亮度指示的应用场合,这款产品是一个理想的选择。基于其优异的性能和广泛的应用范围,强烈推荐使用。

QS121XXB12参数

参数
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 蓝色
视角 30°
透镜类型 扩散
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXB12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXB12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXB12 QS121XXB12数据手册

QS121XXB12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 50.0418
25+ ¥ 48.5448
50+ ¥ 46.0251
100+ ¥ 45.0585
400+ ¥ 44.0601
库存: 50
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.04
