Q8F1BXXR110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 3.3V 圆形,带平顶 扩散 红色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8F1BXXR110E
供应商: Master
标准整包数: 5

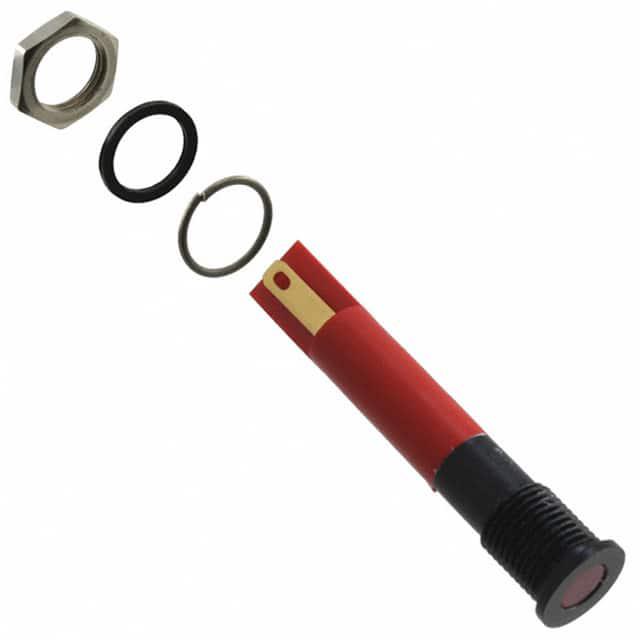

APEM 发光二极管 Q8F1BXXR110E

Q8F1BXXR110E概述

    电子元器件产品技术手册:Q8系列面板安装LED指示灯

    1. 产品简介


    Q8系列是一款适用于多种工业和消费电子应用的面板安装式LED指示灯。该系列产品通过使用5mm彩色扩散环氧镜片或5mm透明超级亮LED,提供卓越的亮度和可靠性。LED指示灯采用镀铬黄铜前框和聚碳酸酯后盖制成,有三种表面处理选项:高光铬、黑铬和哑光灰。这些LED指示灯可用于各种不同的电压输入(直流1.8至30.8V,交流99至235V),并具有广泛的视场角(30°至100°),使其在多种环境中都能表现良好。

    2. 技术参数


    - 最大反向电压:5V
    - 视场角:30°-100°(取决于型号)
    - 寿命:100,000小时
    - 扭矩:4 cNm(根据选项)
    - 最大面板厚度:7mm
    - 操作温度范围:
    - 后塑料外壳:-30°C至+65°C(-22°F至+149°F)
    - 后环氧外壳:-40°C至+85°C(-40°F至+185°F)

    3. 产品特点和优势


    Q8系列LED指示灯具有多个显著特点,使其在市场上脱颖而出:
    - IP67密封选项:符合EN60529标准,提供更高级别的防护。
    - 高亮度选项:提供超亮LED选项,确保在高背景光环境下仍能清晰可见。
    - 多种颜色选择:红、绿、黄、蓝、白等多种颜色可选,以适应不同需求。
    - 适用范围广泛:能够适应各种电压输入,适合多种应用场景。

    4. 应用案例和使用建议


    Q8系列LED指示灯被广泛应用于自动化设备、汽车仪表盘、家用电器及医疗设备等领域。例如,在汽车仪表盘上,它可以通过显示引擎状态或警示信号来提高安全性。在工业控制面板上,它可以用于显示运行状态或故障警报。
    使用建议:
    - 在高湿度或有灰尘环境中使用时,建议选择带有IP67密封选项的产品。
    - 确保LED指示灯的操作电压不超过额定值的10%,以避免影响使用寿命。
    - 对于需要频繁接触的应用场景,建议选择扭矩更高的型号以增加稳定性。

    5. 兼容性和支持


    Q8系列LED指示灯提供多种连接方式,包括焊接螺钉/端子、插针、电线等,兼容性较好。厂商还提供了详尽的技术支持和售后服务,以帮助客户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:LED指示灯在接通电源后不亮。
    - 解决方案:检查电源电压是否符合要求,确认LED正负极正确连接。
    - 问题2:LED亮度不足。
    - 解决方案:检查是否选择了正确的LED亮度等级,确保电源电压稳定。
    - 问题3:LED指示灯颜色异常。
    - 解决方案:确认所选用的LED型号,检查是否有其他光源干扰。

    7. 总结和推荐


    综上所述,Q8系列面板安装式LED指示灯凭借其高亮度、长寿命和广泛的工作温度范围,在众多应用场景中表现出色。其多样化的电压输入选项和多种颜色选择使其非常适合各类工业和消费电子产品。考虑到其优异的性能和丰富的配置选项,我们强烈推荐使用Q8系列LED指示灯。
    以上内容为Q8系列面板安装LED指示灯的技术手册总结,希望能为您的选型提供帮助。

Q8F1BXXR110E参数

参数
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8F1BXXR110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1BXXR110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1BXXR110E Q8F1BXXR110E数据手册

Q8F1BXXR110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 14.6714 ¥ 121.9866
25+ $ 14.5951 ¥ 121.3522
50+ $ 12.8684 ¥ 106.9388
100+ $ 12.7444 ¥ 104.364
250+ $ 11.7949 ¥ 96.5885
500+ $ 11.7422 ¥ 96.1565
1000+ $ 11.7422 ¥ 96.1565
库存: 61
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 609.93
