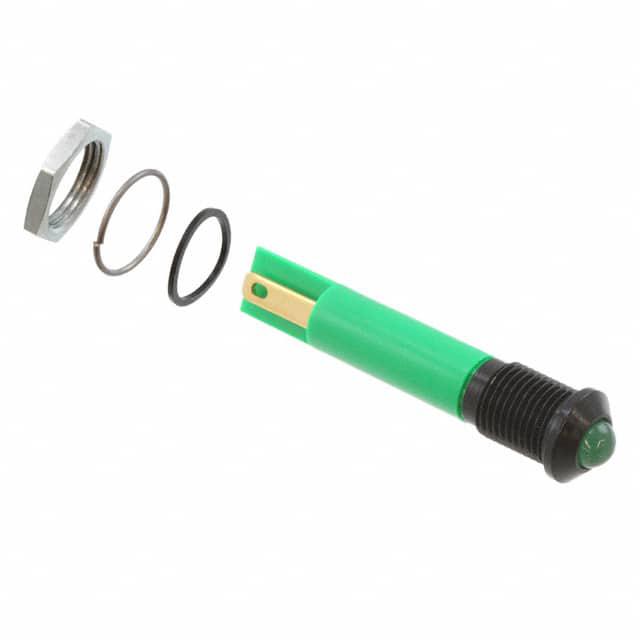

Q8P1BXXG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带圆顶 扩散 绿色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8P1BXXG12E
供应商: Master
标准整包数: 5
APEM 发光二极管 Q8P1BXXG12E

Q8P1BXXG12E概述

    Q8系列8mm面板安装式LED指示灯技术手册

    1. 产品简介


    Q8系列是一款专为面板安装设计的LED指示灯,适用于工业自动化、通信设备、汽车电子、医疗仪器等多种应用场景。该系列产品具有多样的发光颜色和亮度选项,满足不同环境下的视觉指示需求。Q8系列采用镀镍黄铜镀铬、黑色或哑光灰色前环和聚碳酸酯后座组合,提供不锈钢316L材质的前环选项(仅限平齐安装)。根据需求,用户可以选择多种终端配置,以适应不同的安装要求。

    2. 技术参数


    - 最大反向电压:5 V
    - 视角:30°至100°(取决于型号)
    - 使用寿命:100,000小时
    - 扭矩:20至25 cNm
    - 最大面板厚度:7 mm
    - 绝缘电阻:4,000 MΩ(500 VDC)
    电气规格:
    - 工作电压范围:
    - 无电阻(标准):1.8 VDC至3.3 VDC
    - 6 VDC:5.4 VDC至6.6 VDC
    - 12 VDC:10.8 VDC至13.2 VDC
    - 24 VDC:21.6 VDC至26.4 VDC
    - 28 VDC:25.2 VDC至30.8 VDC
    - 110 VAC:99 VAC至121 VAC
    - 220 VAC:207 VAC至235 VAC
    典型发光强度(典型电流20 mA):
    - 红色(超亮):6,000 mcd
    - 绿色(超亮):1,900 mcd
    - 黄色(超亮):1,600 mcd
    - 橙色(超亮):2,400 mcd
    - 蓝色:2,200 mcd
    - 白色:2,500 mcd

    3. 产品特点和优势


    Q8系列LED指示灯以其高可靠性和广泛的适用性著称。它们不仅具备IP67防护等级(符合EN60529标准),能在苛刻环境下工作,还具有广泛的温度范围,可承受从-30°C到+65°C的工作环境,适用于大多数工业应用。此外,多种颜色选择和高强度发光使其在室内和室外环境中均能清晰可见,特别适合需要高度可见性的场合。

    4. 应用案例和使用建议


    Q8系列LED指示灯广泛应用于各类工业设备和仪器仪表中。例如,在自动化控制系统中,通过面板上的LED指示灯可以快速直观地了解系统状态;在汽车制造中,可用于指示仪表板的状态。使用时建议将LED安装在易于观察的位置,确保角度在产品规定的视角范围内,以达到最佳的指示效果。

    5. 兼容性和支持


    Q8系列支持多种安装方式,如焊盘/快接端子、针脚、导线等,用户可根据实际需求选择合适的方式进行连接。厂商提供全面的技术支持和服务保障,确保用户能够正确安装和维护这些产品。此外,如果客户需要定制其他类型的终端配置,也可咨询厂商进行特殊订制。

    6. 常见问题与解决方案


    - 问题:如何正确安装LED?
    解答:遵循手册中的安装指南,确保终端类型匹配,并正确连接正负极。

    - 问题:长时间通电会损坏LED吗?
    解答:不要超过最大工作电压的10%,以确保使用寿命不被缩短。

    - 问题:为什么不同批次的LED光强会有差异?
    解答:这属于正常现象,建议在同一批次内使用以保持一致性。

    7. 总结和推荐


    综上所述,Q8系列LED指示灯凭借其高性能和多样化的设计,在各种复杂工业环境中表现出色。无论是用于设备状态监控还是复杂系统的人机交互界面,都能发挥重要作用。我们强烈推荐Q8系列LED指示灯给那些寻求可靠且多功能解决方案的工程师和制造商。

Q8P1BXXG12E参数

参数
波长 -
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8P1BXXG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8P1BXXG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8P1BXXG12E Q8P1BXXG12E数据手册

Q8P1BXXG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
