Q12-7F5BXXHG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 3.3V 圆形,带平顶 扩散 绿色 导线安装,面板安装
供应商型号: ET-2931074
供应商: 海外现货
标准整包数: 1

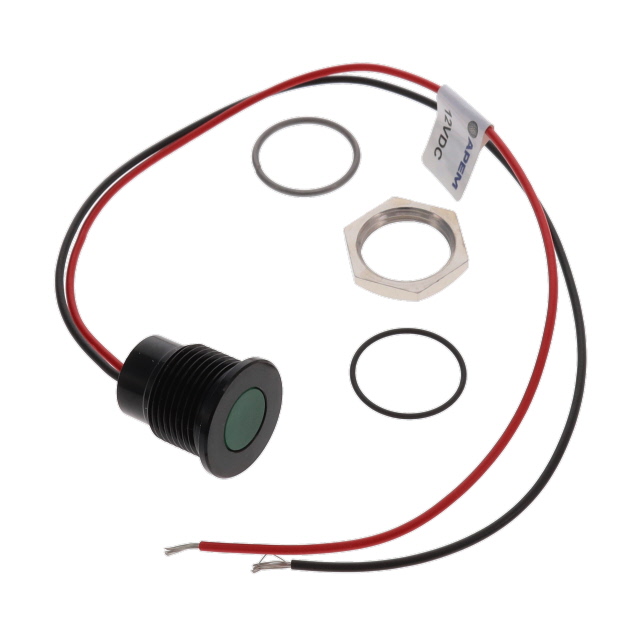

APEM 发光二极管 Q12-7F5BXXHG12E

Q12-7F5BXXHG12E概述

    Q12-7系列半英寸面板安装LED指示器



    1. 产品简介




    Q12-7系列半英寸面板安装LED指示器是一款专为工业控制、仪器仪表及消费电子产品设计的高品质LED指示器。该产品具有多种颜色可选,采用镀镍黄铜前环并提供亮铬、黑色或亚光灰色处理。后部则由模压聚碳酸酯制成。这款LED指示器能够适应不同的工作电压,且拥有较长的使用寿命,适用于广泛的应用场景。


    2. 技术参数




    - 材质: 镀镍黄铜前环,亮铬、黑色或亚光灰色表面处理;模压聚碳酸酯后盖。
    - 最大反向电压: 5V。
    - 视角范围: 30°-100°(取决于型号)。
    - 使用寿命: 100,000小时。
    - 扭矩: 4cNm(视具体选项而定)。
    - 最大面板厚度: 7mm。
    - 电气规格:
    - 最小到最大操作电压:1.8V至3.3V DC(无电阻)
    - 6V DC:5.4V至6.6V DC(20mA最大电流)
    - 12V DC:10.8V至13.2V DC(20mA最大电流)
    - 24V DC:21.6V至26.4V DC(20mA最大电流)
    - 28V DC:25.2V至30.8V DC(20mA最大电流)
    - 110V AC:99V至121V AC(6mA最大电流)
    - 220V AC:207V至235V AC(3mA最大电流)

    - 发光强度: 超高亮度红色、绿色、黄色、蓝色、白色、橙色的LED具有高光强。


    3. 产品特点和优势




    Q12-7系列LED指示器以其独特的IP67防护等级,能够在极端环境中可靠运行。此外,它们的长寿命和多种颜色选择使得它们成为众多应用场合的理想选择。特别是超亮LED选项,可以确保在各种光照条件下均能清晰显示状态,满足对可见性和可靠性要求较高的应用需求。


    4. 应用案例和使用建议




    应用案例:
    - 工业控制系统中的状态指示
    - 机械设备的故障检测与报警系统
    - 家用电器的状态显示

    使用建议:
    - 在安装过程中注意遵守焊接温度的要求(300°C,持续3秒),避免损坏电子组件。
    - 使用适当长度的导线连接时,请咨询制造商以获取详细的规格信息。
    - 推荐使用超高亮度LED选项,特别是在交流电压为110V和220V的情况下。


    5. 兼容性和支持




    Q12-7系列LED指示器具有多种接线端子和外壳选项,使其能够轻松集成到不同的电路和设备中。制造商提供了详尽的技术文档和支持服务,确保用户在使用过程中能够获得及时的技术支持和维护帮助。


    6. 常见问题与解决方案




    - Q: 操作电压超过最大值会怎样?
    - A: 超过最大值10%将导致寿命显著减少。请确保操作电压符合规格要求。

    - Q: 如何区分正负极?
    - A: 金色端子表示阳极(+),银色端子表示阴极(-)。对于电线而言,红色电线代表阳极(+),黑色电线代表阴极(-)。

    - Q: 如何处理多色LED的问题?
    - A: 多色LED通过改变电压极性实现不同颜色显示。例如,红色/绿色双色LED通过电压极性的反转产生黄色。


    7. 总结和推荐




    Q12-7系列半英寸面板安装LED指示器凭借其高性能、长寿命和广泛的适用性,成为众多应用领域的理想选择。尤其在工业控制、家用电器等领域具有显著的竞争优势。强烈推荐使用本产品,特别是对于那些需要高可靠性和长时间稳定运行的应用场景。

Q12-7F5BXXHG12E参数

参数
测试电流 -
显示颜色 绿色
视角 -
透镜类型 扩散
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 -
安装方式 导线安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q12-7F5BXXHG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q12-7F5BXXHG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q12-7F5BXXHG12E Q12-7F5BXXHG12E数据手册

Q12-7F5BXXHG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
