Q14P1BXXR12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: 3004040
供应商: 海外现货
标准整包数: 1

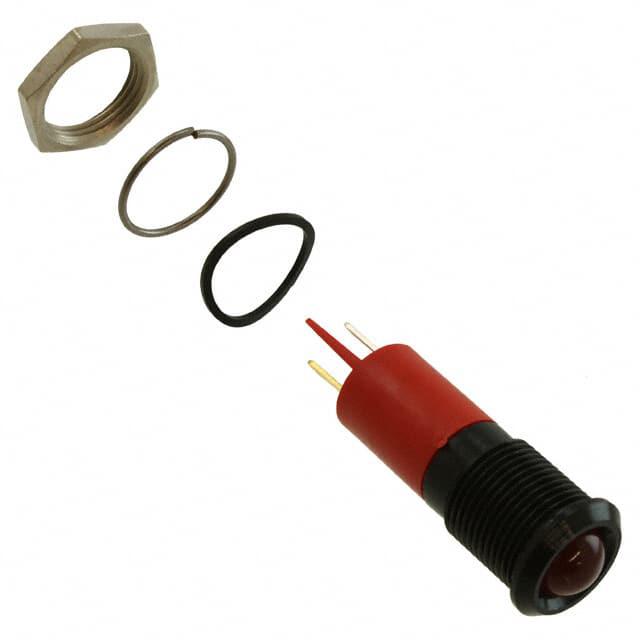

APEM 发光二极管 Q14P1BXXR12E

Q14P1BXXR12E概述


    产品简介


    本产品为14毫米面板安装式LED指示器(型号Q14系列),属于工业级电子元器件。它主要用于各种设备的状态指示,适用于多种工业控制、汽车电子、智能家居及家电等领域。此LED指示器提供多种颜色选择,包括红色、绿色、黄色、蓝色、白色、橙色、超亮红、超亮绿、超亮黄、超亮橙、超级亮红、超级亮绿、超级亮蓝、超级亮白等,并支持RGB颜色组合。

    技术参数


    - 材料:镀铬黄铜前环(亮铬、黑色或拉丝灰)和聚碳酸酯后盖。
    - 最大反向电压:5 V。
    - 视角:30°至100°(取决于具体型号)。
    - 使用寿命:100,000小时。
    - 扭矩:75 cNm。
    - 最大面板厚度:11 mm。
    - 绝缘电阻:在500 VDC下为4,000 MΩ。
    - 透镜选项:10 mm有色散射环氧树脂或10 mm透明高亮度LED。
    - 接线端子选项:(2.8 x 0.8)焊盘/快接端子、引脚或200毫米长导线。
    - 定制刻字:可提供。
    - 颜色组合:RGB可供选择。
    - 电气特性:工作电压范围为1.8至30.8 VDC或99至308 VAC,具体依赖于所选电压。
    - LED光强:具体见上文LED组件规格表。
    - 密封性:IP67等级(符合EN60529标准)。
    - 操作和存储温度范围:
    - 后塑料体:-30°C至+65°C(-22°F至+149°F)
    - 后环氧体:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    Q14系列LED指示器具有卓越的性能和可靠性,其最大的亮点在于其广泛的适用性,不仅适用于室内和室外环境,而且能够在恶劣的工作条件下保持稳定表现。此外,它的IP67防护等级使得它在防尘和防水方面表现优异,能有效防止灰尘进入并承受短暂的浸水,因此特别适合户外和工业应用。

    应用案例和使用建议


    该LED指示器广泛应用于工业自动化系统、汽车仪表盘、家电设备和各类手持工具。例如,在工业设备中,它可用作状态指示灯;在汽车电子设备中,它可以用于指示刹车状态、方向灯信号等。在应用时,为了确保最佳效果,建议根据所需的电流限制为特定的应用情况选择合适的电压。例如,若需要长期的户外使用,则应选用超亮LED以确保其在日光下仍清晰可见。

    兼容性和支持


    Q14系列LED指示器支持与不同电子设备和其他LED元件的兼容性,尤其是对于那些需要在特定环境下工作的设备。生产商提供了广泛的技术支持服务,包括咨询服务、安装指导和维修支持,以确保客户能够充分利用这些产品的优势。

    常见问题与解决方案


    1. 问题:LED长时间不亮
    解决方案:检查电源电压是否在指定范围内,确认正负极连接正确,如果需要可在电路中加入适当的限流电阻。
    2. 问题:LED亮度不一致
    解决方案:调整输入电流到建议值(20 mA),并确保LED的电源电压不超过额定值的10%。
    3. 问题:LED损坏
    解决方案:检查是否有过高的反向电压或电流导致LED过热。同时,如果暴露在极端温度环境中,确保LED处于规定的工作温度范围内。

    总结和推荐


    Q14系列14毫米面板安装式LED指示器凭借其优良的性能、多样的颜色选择以及广泛的适用性,是一款非常值得推荐的产品。它不仅能够满足各种复杂的工作环境需求,还具有较长的使用寿命和可靠的性能稳定性,非常适合工业、汽车、家居等多个领域的应用。无论是从性价比还是耐用度来看,Q14系列都是一个非常理想的选择。我们强烈推荐这一系列产品给寻求高性能LED指示器的工程师和技术专家们。

Q14P1BXXR12E参数

参数
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q14P1BXXR12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1BXXR12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1BXXR12E Q14P1BXXR12E数据手册

Q14P1BXXR12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
