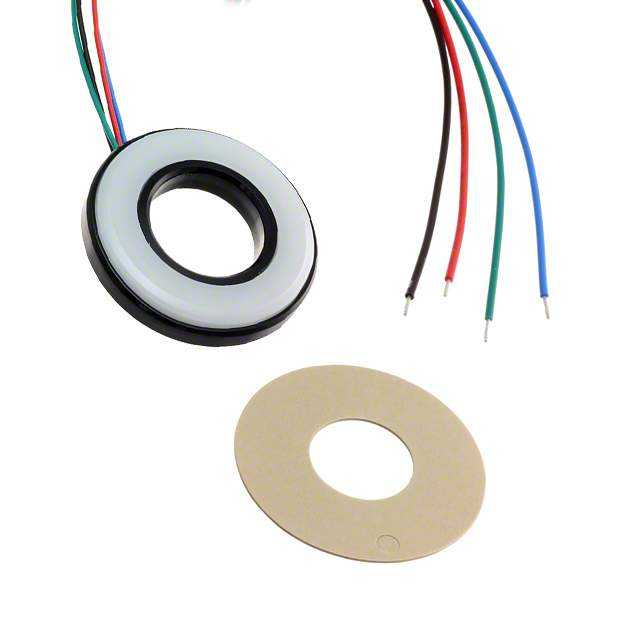

QH22027RGBC

产品分类: 发光二极管
厂牌: APEM
产品描述: 2V,3V,3V 圆形,带圆顶环 散射 白色,红,红色,绿,绿色,蓝,蓝色 导线安装,面板安装
供应商型号: 3295672
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QH22027RGBC

QH22027RGBC概述

    QH系列Halo LED指示灯技术手册

    产品简介


    QH系列Halo LED指示灯是专门为各种面板安装设计的产品,适用于开关和其他APEM指示器。该系列包括单色、双色和RGB颜色的LED指示灯。这些指示灯具有紧凑的设计,可用于多种不同的应用场合,例如工业控制、医疗设备、交通信号系统等。它们可以集成到直径为16mm、19mm和22mm的面板切口中,提供可靠的视觉反馈。

    技术参数


    - 最大反向电压:5 VDC
    - 寿命:50,000小时
    - 单色PCB:12个LED
    - 双色PCB:12个LED(每种颜色6个,交替放置)
    - RGB颜色PCB:12个LED
    - 外壳材料:PC
    - 透镜材料:PC
    - 操作电压范围:12 VDC 至 24 VDC
    - 典型操作电流:12.0至26.4伏特时,4.2mA至20mA
    - 引脚配置:见电路图部分

    产品特点和优势


    QH系列Halo LED指示灯具有以下特点和优势:
    - 防护等级:达到IP67标准,满足EN60529:1992标准要求,确保在恶劣环境中可靠运行。
    - 电磁兼容性:通过EN61000-4-3测试,辐射场频率范围为80MHz至2.7GHz,抗干扰能力强大。
    - 静电放电保护:通过EN61000-4-2标准,承受最高±15KV的静电放电冲击。
    - 工作温度范围:-30°C至+70°C,适应宽泛的工作温度条件。

    应用案例和使用建议


    QH系列LED指示灯适合多种应用场景,如工业控制面板、医疗设备和车辆控制台等。以下是一些建议:
    - 连接方式:根据需要选择单色、双色或RGB颜色LED,并按照电路图正确接线。
    - 使用外部驱动器:对于全谱RGB操作,用户需要提供一个外部微控制器驱动器。
    - 面板切口适配:根据需要选择16mm、19mm或22mm的面板切口尺寸进行安装。

    兼容性和支持


    QH系列LED指示灯可与直径为16mm、19mm和22mm的面板切口兼容,适合APEM品牌的应急停止开关等产品。APEM提供详尽的技术支持,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. Q:LED灯泡不亮怎么办?
    A:检查电源电压是否在12 VDC至24 VDC范围内,确认所有连接点无松动。

    2. Q:LED亮度不足怎么办?
    A:调整供电电流,确保在规定范围内(通常为4.2mA至20mA)。必要时,更换LED组件。

    3. Q:颜色偏差怎么办?
    A:LED的发光强度和颜色受环境条件影响较大,如有差异,属于正常现象。如需一致的颜色,建议统一批次采购。

    总结和推荐


    QH系列Halo LED指示灯凭借其卓越的性能参数、广泛的兼容性和强大的环境适应能力,在各类应用中表现优异。特别适合需要高可靠性视觉反馈的应用场合。强烈推荐使用QH系列LED指示灯以提升产品的整体性能和用户体验。

QH22027RGBC参数

参数
透镜类型 散射
Vf-正向电压 2V,3V,3V
透镜形状 圆形,带圆顶环
波长 -
测试电流 -
显示颜色 白色,红,红色,绿,绿色,蓝,蓝色
视角 -
安装方式 导线安装,面板安装
零件状态 在售

QH22027RGBC厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QH22027RGBC数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QH22027RGBC QH22027RGBC数据手册

QH22027RGBC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 533.5534
5+ ¥ 524.0257
10+ ¥ 524.0257
20+ ¥ 514.4979
50+ ¥ 514.4979
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 533.55
直接购买
加入购物车
