QS121XXR24

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 24V 直流, 20mA, 12mm安装孔径
供应商型号: N-QS121XXR24
供应商: 云汉优选
标准整包数: 1

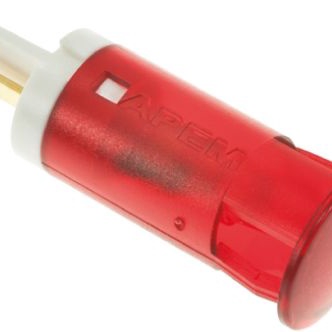

APEM 发光二极管 QS121XXR24

QS121XXR24概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种广泛应用于工业自动化、医疗设备、航空航天和其他高可靠性要求领域的面板安装LED指示灯。这些指示灯采用先进的LED技术和紧凑的设计,具有高亮度、长寿命和宽电压范围的特点。它们可以通过简单的前端面板安装方式轻松安装,并且提供了多种颜色选项以满足不同应用的需求。

    技术参数


    | 特性 | 红色 | 绿色 | 黄色 | 蓝色 | 橙色 | 白色 |

    | 标准亮度 (mcd) | 25 | 20 | 20 | 800 | 30 | 1200 |
    | 正向电压 (V) | 2.0 | 2.2 | 2.1 | 3.3 | 2.0 | 3.3 |
    | 高亮度 (mcd) | 6000 | 1200 | 380 | 1600 | 4100 | 2500 |
    | 高亮度正向电压 (V) | 2.2 | 3.3 | 2.0 | 3.3 | 2.2 | 3.3 |
    | 操作电压 (min-max) | 2VDC (无电阻) | 10.8-13.2VDC | 21.6-26.4VDC | 25.2-30.8VDC | 99-110VAC | 207-253VAC |
    | 操作电流 (典型值) | 20mA | 20mA | 20mA | 20mA | 6mA | 3mA |
    其他技术规格:
    - 切口尺寸:6mm, 8mm, 10mm 和 12mm
    - 镜片:彩色扩散平面镜片
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度:-40°C 至 +100°C
    - 镜片材质:聚碳酸酯(UL94V-0)
    - 接线端子:焊锡片/压接,6mm (2.0 x 0.5mm),8mm,10mm,12mm (2.8 x 0.8mm) 或导线(标准长度200mm)
    - 最大反向电压:5V
    - 视角:标准LED为30°,高亮度LED为45°
    - 使用寿命:100,000小时
    - 外壳材质:聚碳酸酯(UL94V-0)

    产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 具有以下特点和优势:
    1. 高亮度和耐用性:无论是标准亮度还是高亮度版本,都能提供卓越的可见度,且具备长达100,000小时的使用寿命。
    2. 易于安装:采用前部面板安装方式,无需额外硬件即可快速安装。
    3. 多颜色选择:提供多种颜色选项,适用于不同的应用需求。
    4. 宽电压范围:可以从2VDC到220VAC的电压范围内操作,确保广泛的适用性。
    5. 生物色彩选项:部分型号支持双色切换,提高设备灵活性。
    6. 高质量材料:使用UL94V-0认证的聚碳酸酯材料,保证耐用性和安全性。

    应用案例和使用建议


    这些LED指示灯广泛应用于各种需要状态显示的场合,例如机器运行状态、电源状态和警报信号等。在实际使用中,用户应注意根据具体应用选择合适的电压和亮度等级。例如,在户外或明亮环境中,应选择高亮度版本;在控制面板内部,可以选择标准亮度版本以节省能源。
    使用建议:
    1. 确认工作电压:根据实际电路选择合适的工作电压,注意有些型号可能需要外部电阻。
    2. 考虑环境温度:确保在规定的工作温度范围内使用,特别是在极端环境下。
    3. 注意安装方向:由于视角限制,建议将LED放置在最佳视角范围内以获得最佳显示效果。

    兼容性和支持


    QS-Series Snap-in Panel Mount LED Indicators 与其他标准面板安装孔兼容,方便更换和升级。APEM公司提供了详尽的技术支持和服务,包括产品手册、安装指南和技术咨询等。对于定制化需求,也可以联系APEM获取专业服务。

    常见问题与解决方案


    1. Q:如何正确连接焊接端子?
    - A:请务必仔细阅读技术手册,并按照指导进行操作。焊接时要注意温度和时间,避免损坏LED或其他组件。

    2. Q:在AC电压下使用时需要注意什么?
    - A:所有110VAC和220VAC型号都配备了高亮度LED。如果需要使用其他电压,请联系APEM咨询。
    3. Q:如何安装?
    - A:QS-Series采用简单易用的面板安装设计,只需将LED插入预先钻好的孔中即可。

    总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators 是一款高性能、多功能的产品,特别适合需要高可靠性和多样化的应用场合。无论是在工业生产线上还是在医疗设备中,这些LED指示灯都能发挥重要作用。我们强烈推荐此系列产品给那些寻求高质量LED指示灯解决方案的客户。

QS121XXR24参数

参数
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 30°
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS121XXR24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXR24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXR24 QS121XXR24数据手册

QS121XXR24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.3108 ¥ 19.6418
100+ $ 2.0806 ¥ 17.6851
库存: 100
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 982.09
