Q14P1BZZRYG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V,2.2V,2.1V 圆形,带圆顶 散射 红色,绿色,黄色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: Q14P1BZZRYG12E
供应商: Master
标准整包数: 5

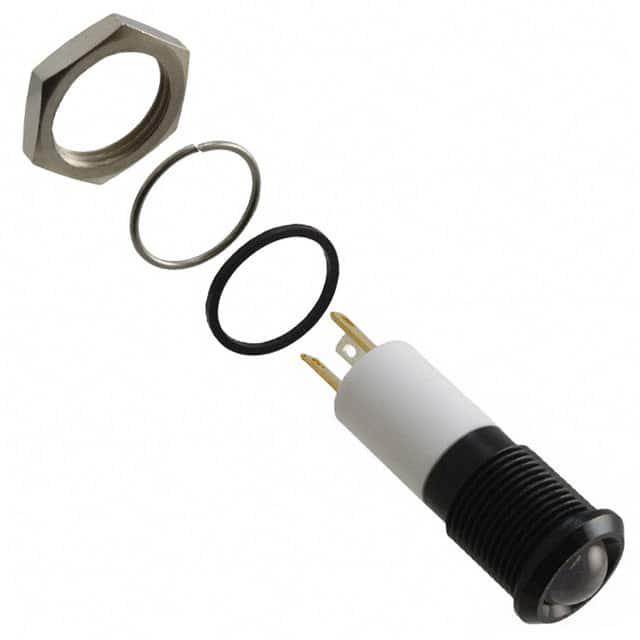

APEM 发光二极管 Q14P1BZZRYG12E

Q14P1BZZRYG12E概述


    产品简介


    本电子元器件为一种嵌入式面板安装LED指示灯,型号为Q14系列。它适用于各种工业控制面板、机械设备及车辆内部的指示和显示应用。产品具有不同的颜色和亮度选项,如标准、超亮、高亮等,能够满足不同环境下的视觉指示需求。产品采用镀镍黄铜前框(亮铬色、黑色或亚光灰色)和聚碳酸酯后壳材料,可提供防尘防水等级IP67,确保产品在恶劣环境下仍能正常工作。

    技术参数


    - 电气特性
    - 额定电压:0.2号(无电阻器时):1.8至3.3 VDC;6 VDC:5.4至6.6 VDC;12 VDC:10.8至13.2 VDC;24 VDC:21.6至26.4 VDC;28 VDC:25.2至30.8 VDC;110 VAC:99至121 VAC;220 VAC:207至235 VAC
    - 工作电流:最大20 mA
    - 最大反向电压:5 V
    - 推荐使用:标准(室内适用)、超亮(室外适用且日光可见)、高亮(远距离可视且日光可见)

    - 物理特性
    - 视角:30°至100°
    - 使用寿命:100,000小时
    - 转矩:75 cNm
    - 最大面板厚度:11 mm
    - 绝缘电阻:4,000 MΩ(500 VDC)
    - 材质:镀镍黄铜前框、聚碳酸酯后壳
    - 环境特性
    - 操作温度范围:-30°C至+65°C(塑料后壳),-40°C至+85°C(环氧树脂后壳)

    产品特点和优势


    Q14系列LED指示灯的独特之处在于其多样化的色彩选择,包括红色、绿色、黄色、蓝色、白色及多种混合色。每个颜色的发光强度可以根据具体需求进行调整。此外,产品具备高防护等级IP67,可在极端环境中稳定工作。通过定制服务,如特定颜色编码、前框样式、终端连接方式等,可以满足用户个性化的需求。Q14系列在机械强度和可靠性方面表现优异,使用寿命长,尤其适用于要求高的工业和汽车领域。

    应用案例和使用建议


    - 车载应用:Q14系列LED指示灯非常适合用于汽车仪表板上的各种信号灯,如刹车灯、转向灯、危险警告灯等,其高亮、耐用的特性使其能在车辆内外的不同光照条件下清晰显示。
    - 工业控制:在工业自动化设备上,Q14系列可用于显示运行状态、报警提示等信息,提升系统的可靠性和可读性。建议根据实际应用需求选择适合的电流和电压输入。
    - 建筑施工:当应用于建筑施工设备或安全警示标志时,建议优先考虑超亮和高亮型号,以确保在日间强光下也能清晰可见。

    兼容性和支持


    Q14系列与多种终端连接方式兼容,包括焊盘、压接端子和电线等,用户可根据实际需求选择合适的产品。厂商提供全面的技术支持和服务保障,包括但不限于定制设计、安装指导和售后维护等。

    常见问题与解决方案


    - 问题:长时间使用后,LED亮度下降
    - 解决方案:检查工作电压是否超过额定值的10%,建议使用合适的电阻器以保证稳定的电流输出,从而延长LED寿命。
    - 问题:产品出现故障
    - 解决方案:首先确认安装是否正确,然后检查电源连接是否良好。如果问题依然存在,联系供应商寻求专业帮助。
    - 问题:LED无法在指定的电压范围内工作
    - 解决方案:请参考产品手册中的电气特性部分,确保所选LED型号符合电压要求。必要时,可咨询制造商以获得适合的电压范围LED指示灯。

    总结和推荐


    综上所述,Q14系列LED指示灯以其多样化的设计、卓越的性能和广泛的应用领域,在众多同类产品中脱颖而出。特别是在工业和汽车行业,其可靠的品质和高度定制化服务将大大提升系统整体的可用性和用户体验。对于需要在恶劣环境下持续工作的设备而言,Q14系列是理想的解决方案。强烈推荐在需要高效、准确视觉指示的场景中使用。

Q14P1BZZRYG12E参数

参数
视角 100°
透镜类型 散射
Vf-正向电压 2V,2.2V,2.1V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色,绿色,黄色
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q14P1BZZRYG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1BZZRYG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1BZZRYG12E Q14P1BZZRYG12E数据手册

Q14P1BZZRYG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
