Q8P1CXXB12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带圆顶 散射 蓝色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: ET-2494764
供应商: 海外现货
标准整包数: 1

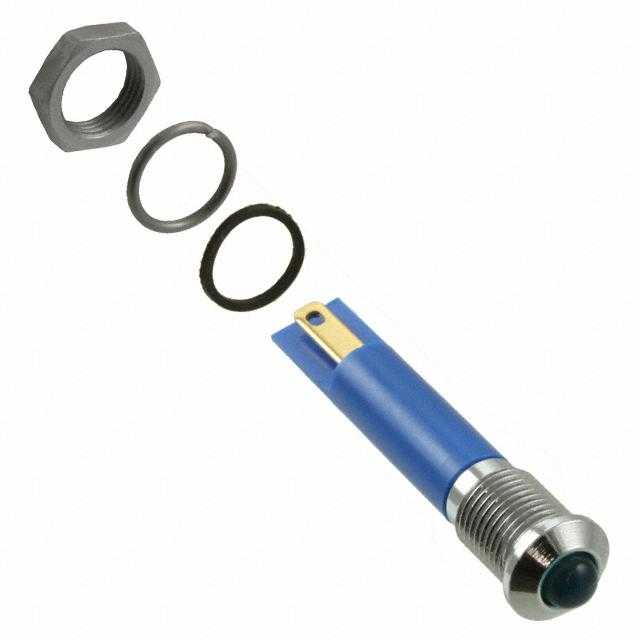

APEM 发光二极管 Q8P1CXXB12E

Q8P1CXXB12E概述

    Q系列8mm面板安装LED指示器

    产品简介


    Q系列8mm面板安装LED指示器是一种多功能、高性能的指示装置,适用于各种工业控制、仪表盘和人机界面系统。该产品提供了多种颜色选择(红、绿、黄、蓝、白、橙)和亮度等级(标准、超级亮和超亮),可满足不同应用的需求。其独特的设计特点使其广泛应用于电力系统、机械设备监控、交通运输工具等众多领域。

    技术参数


    - 面板开孔尺寸: Ø 8.00 +0.15/-0.0 mm
    - 额定电压范围: 2VDC - 220VAC
    - 接线方式: (2.8 x 0.8)焊点/压接端子,针脚,或(200mm长)导线
    - 防护等级: IP67密封选项(符合EN60529标准)
    - 最大反向电压: 5V
    - 视角范围: 30° - 100°
    - 使用寿命: 100,000小时
    - 工作温度范围: -40°C - +85°C
    - 发光强度: 取决于具体型号,不同颜色的LED具有不同的发光强度。

    产品特点和优势


    - 多彩选择: 提供多种颜色选择,包括标准、超级亮和超亮版本。
    - 高强度发光: 超亮LED可以提供高至6,000 mcd的发光强度。
    - 防尘防水: IP67密封选项确保在恶劣环境下也能稳定工作。
    - 广泛应用: 适用于工业自动化、交通运输、医疗设备等多个行业。
    - 定制灵活: 提供丰富的标准选项以适应不同客户的需求。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统: 在PLC系统中作为状态指示灯使用。
    - 机械设备监控系统: 显示机器运行状态或故障报警信号。
    - 交通工具: 汽车仪表盘上的警告灯。
    使用建议:
    - 对于交流电应用,选择合适的电压版本(例如220VAC)。
    - 确保正确的电压匹配,避免过压导致LED损坏。
    - 在焊接压接端子时注意控制焊接温度(推荐温度为270°C,持续2秒)。

    兼容性和支持


    - 兼容性: 该LED指示器可通过更换压接端子或调整导线长度来与其他设备或电路板连接。
    - 技术支持: 厂商提供详尽的技术文档和在线支持,方便客户解决问题和获取最新的技术信息。

    常见问题与解决方案


    1. 问题: LED灯不亮。
    - 解决方案: 检查电源电压是否在规定范围内,确认正负极连接正确。
    2. 问题: 发光强度不足。
    - 解决方案: 确认所选LED型号是否为超亮或标准亮度版本。
    3. 问题: 密封不良导致进水。
    - 解决方案: 确保IP67密封选项正确安装并密封良好。

    总结和推荐


    Q系列8mm面板安装LED指示器凭借其多样化的产品线、高可靠性及广泛应用,是理想的指示装置选择。其出色的发光强度和优良的环境适应性,使得它成为工业应用中的理想选择。对于需要高性能指示灯的应用场合,强烈推荐使用Q系列8mm面板安装LED指示器。

Q8P1CXXB12E参数

参数
视角 100°
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 蓝色
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售

Q8P1CXXB12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8P1CXXB12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8P1CXXB12E Q8P1CXXB12E数据手册

Q8P1CXXB12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
