QS101XXG12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 绿色LED面板指示灯, 12V 直流, 20mA, 10mm安装孔径
供应商型号: 2450307
供应商: 海外现货
标准整包数: 1

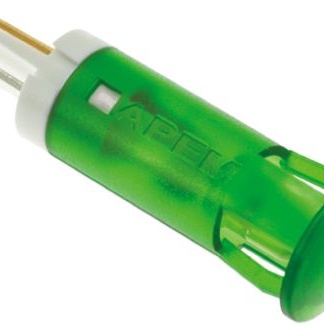

APEM 发光二极管 QS101XXG12

QS101XXG12概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种专为面板安装设计的LED指示灯。它们广泛应用于各种行业,如工业自动化、医疗设备、交通运输等领域。这些LED指示灯具备高亮度和标准亮度两种选择,以适应不同的光照条件需求。此外,该系列产品还提供多种颜色和尺寸选项,方便客户根据具体应用需求进行选择。

    技术参数


    以下是QS-Series Snap-in Panel Mount LED Indicators的主要技术参数:
    | 颜色 | 标准亮度(mcd) | 正向电压(V) | 高亮度(mcd) | 正向电压(V) | 操作电压范围(min-max) | 工作电流(mA) |
    ||
    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC (无电阻) - 1.8 to 2.5VDC | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 12VDC - 10.8 to 13.2VDC | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 24VDC - 21.6 to 26.4VDC | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 28VDC - 25.2 to 30.8VDC | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 110VAC - 99 to 110VAC | 6 |
    | 白色(透明) | 1200 | 3.3 | 2500 | 3.3 | 220VAC - 207 to 253VAC | 3 |

    产品特点和优势


    - 多种颜色选择:红、绿、黄、蓝、橙、白等多种颜色可供选择,适用于不同的视觉效果需求。
    - 高亮度选项:高亮度LED适合日光条件下使用,确保在任何光照环境下都能清晰可见。
    - 快速安装:前面板插装设计,无需额外硬件即可安装,方便快捷。
    - 宽电压范围:电压范围从2VDC到220VAC,适用于各种供电环境。
    - 长寿命:高可靠性的LED使用寿命可达100,000小时。
    - 坚固耐用:采用耐高温材料(-30°C到+85°C),适应各种恶劣环境。

    应用案例和使用建议


    应用案例
    - 工业控制面板:在复杂的工业环境中,这些LED指示灯可以帮助操作员快速识别设备状态。
    - 医疗设备:LED指示灯可以用于医疗设备的状态监控,确保设备正常运行。
    - 交通信号灯:某些特定型号可用于交通信号灯等户外设备,具有较强的环境适应能力。
    使用建议
    - 在选择LED指示灯时,应根据具体应用需求考虑亮度和颜色。例如,在需要高亮度显示的地方,可选择高亮度版本。
    - 安装时应注意正确的正负极连接方式。金黄色端子表示阳极(+),银色端子表示阴极(-)。
    - 对于高压设备(如110VAC或220VAC),建议使用高亮度LED以确保足够的亮度。

    兼容性和支持


    - 兼容性:该系列产品可以与其他标准电气连接件兼容,如24AWG和22AWG电线,以及标准Faston端子。
    - 厂商支持:APEM公司提供详尽的技术文档和售后服务,如有需要可咨询官方技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED无法点亮 | 检查供电电压是否正确,确认正负极连接。 |
    | LED亮度不足 | 可能是所选LED为标准亮度而非高亮度版本,更换为高亮度版本。 |
    | LED闪烁不正常 | 确认外部电路和控制信号是否稳定,必要时请检查电源滤波器。 |

    总结和推荐


    综合评估
    QS-Series Snap-in Panel Mount LED Indicators凭借其丰富的颜色选择、宽广的电压范围、坚固耐用的设计等特点,展示了强大的市场竞争力。无论是工业控制、医疗设备还是其他领域的应用,它都是一个理想的选择。
    推荐使用
    综上所述,我们强烈推荐用户在需要高质量、可靠性的LED指示灯的应用场合使用QS-Series Snap-in Panel Mount LED Indicators。无论是出于其卓越的功能还是广泛的适用范围,这一系列的产品都将是您最佳的选择。

QS101XXG12参数

参数
测试电流 -
显示颜色 绿色
视角 30°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS101XXG12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS101XXG12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS101XXG12 QS101XXG12数据手册

QS101XXG12封装设计

查看详情并下载
Symbol
Footprint
3D Model
