首页  >  产品百科  >  Q8P1CZZRYG24E

Q8P1CZZRYG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 扩散 红色,绿色,黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8P1CZZRYG24E
供应商: Master
标准整包数: 5

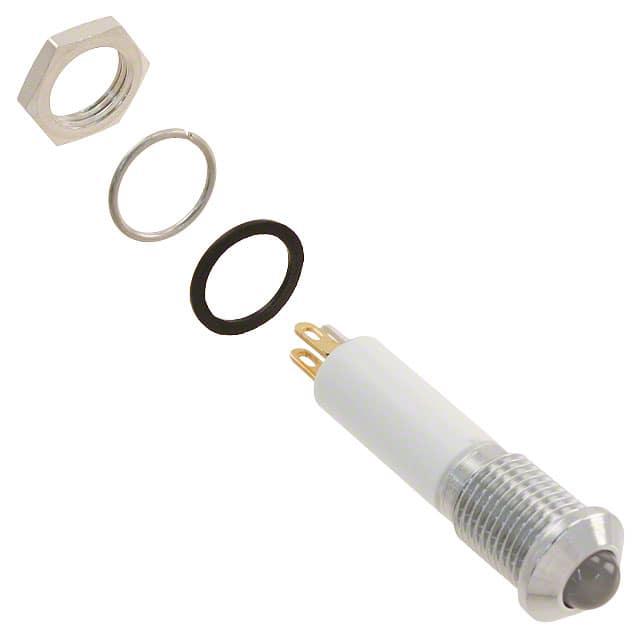

APEM 发光二极管 Q8P1CZZRYG24E

Q8P1CZZRYG24E概述

    # APem Q Series Ø8mm Panel Mount LED Indicators

    产品简介


    APem Q系列Ø8mm(.315英寸)面板安装LED指示灯是一种多功能、高性能的LED指示灯,广泛应用于各种工业设备、仪器仪表以及家用电器等领域。该系列产品采用先进的封装技术和材料,提供多种颜色和亮度等级选择,能够满足不同客户的应用需求。

    技术参数


    Q系列LED指示灯的技术参数如下:
    - 电压范围:2VDC到220VAC
    - 电流:20mA(适用于所有类型)
    - 最大反向电压:5V
    - 视场角:30°至100°(取决于型号)
    - 寿命:100,000小时
    - 工作温度范围:-40°C至+85°C
    - 操作说明:操作电压不得超过额定值的10%,否则会缩短使用寿命
    光强规格(标准LED)
    | 颜色 | 前置电压(V) | 显著型LED光强(mcd) | 平面型LED光强(mcd) |
    ||
    | 红色 | 2.0 | 100 | 12 |
    | 绿色 | 2.2 | 60 | 8 |
    | 黄色 | 2.1 | 50 | 6 |
    | 蓝色 | 3.3 | 1600 | 200 |
    | 白色 | 3.3 | 1600 | 500 |
    | 橙色 | 2.2 | 45 | 110 |
    | 双色(红/绿) | 2.0/2.2 | 30/12 | 15/10 |
    | 三色(红/绿/黄) | 2.0/2.2/2.1 | 60/15/13 | 15/10/6 |
    光强规格(超亮LED)
    | 颜色 | 前置电压(V) | 显著型LED光强(mcd) | 平面型LED光强(mcd) |
    ||
    | 红色 | 2.2 | 10,000 | 1300 |
    | 绿色 | 3.3 | 10,000 | 120 |
    | 黄色 | 2.0 | 3,300 | 350 |
    | 蓝色 | 3.3 | 2,200 | 280 |
    | 白色 | 3.3 | 2,500 | 350 |
    | 橙色 | 2.2 | 4,000 | 500 |

    产品特点和优势


    Q系列LED指示灯的主要特点包括:
    - 多样化的色彩选择:提供了多种标准颜色及超亮、高亮的版本,适用于不同的视觉效果需求。
    - 高可靠性:拥有长达100,000小时的寿命,可在极端环境下长期稳定运行。
    - 宽泛的工作电压范围:从2VDC到220VAC,满足多种应用场景。
    - 多种封装选项:包括凸出、凹陷和平齐三种样式,可适应不同的安装需求。
    - IP67密封选项:确保在恶劣环境中也能可靠工作。

    应用案例和使用建议


    Q系列LED指示灯广泛应用于工业控制面板、通信设备、家用电器等领域。例如,在工业控制系统中,这些指示灯可以用来显示设备状态;在家用电器中,可以用作电源指示灯。为了获得最佳效果,建议在选择LED时考虑具体的应用环境,如需要高亮度的场合可以选择超亮LED。
    使用建议
    - 在低温环境下使用时,建议选用更高亮度等级的LED,以补偿可能的亮度损失。
    - 为确保电气安全,请正确连接正负极,防止短路或过载。
    - 在长时间通电情况下,注意散热,避免过热损坏。

    兼容性和支持


    Q系列LED指示灯具有良好的兼容性,适用于多种标准安装孔尺寸。此外,APem公司还提供全面的技术支持和售后服务,包括产品咨询、故障诊断等服务。

    常见问题与解决方案


    1. 问题:LED无法点亮。
    - 解决方案:检查供电电压是否符合要求,确认正负极接线无误。
    2. 问题:LED亮度不足。
    - 解决方案:检查电流是否正常,调整电阻值以确保合适的电流。
    3. 问题:LED发热严重。
    - 解决方案:检查是否通风良好,散热是否有效,必要时降低电流或增加散热装置。

    总结和推荐


    综上所述,APem Q系列Ø8mm面板安装LED指示灯凭借其出色的性能、多样化的设计和广泛的应用范围,成为众多行业的理想选择。无论是对于需要高可靠性的工业设备还是注重外观设计的消费电子产品,该系列产品都能提供卓越的表现。因此,强烈推荐使用该系列LED指示灯。

Q8P1CZZRYG24E参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色,绿色,黄色
视角 100°
透镜类型 扩散
Vf-正向电压 24V
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8P1CZZRYG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8P1CZZRYG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8P1CZZRYG24E Q8P1CZZRYG24E数据手册

Q8P1CZZRYG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 13.8975 ¥ 115.552
25+ $ 11.2706 ¥ 93.7104
50+ $ 9.1996 ¥ 76.4909
100+ $ 8.4482 ¥ 70.2061
250+ $ 7.5433 ¥ 61.7717
500+ $ 6.6254 ¥ 54.2554
1000+ $ 6.6254 ¥ 54.2554
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 577.76
