首页  >  产品百科  >  QS61XXB12

QS61XXB12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 蓝色LED面板指示灯, 12V 直流, 20mA, 6mm安装孔径
供应商型号: N-QS61XXB12
供应商: 云汉优选
标准整包数: 1

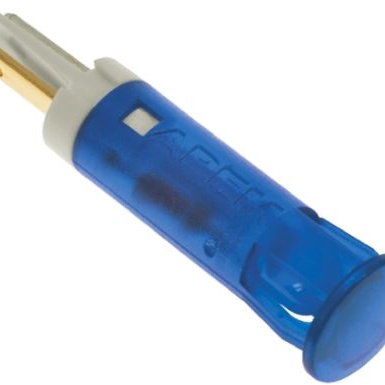

APEM 发光二极管 QS61XXB12

QS61XXB12概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是由APEM公司设计的一种嵌入式面板安装指示灯。这些指示灯可用于多种应用场景,如工业控制、仪表板、安防系统等。它们的主要功能是通过不同的颜色和亮度来显示系统状态或报警信息。

    2. 技术参数


    | 参数 | 红色 | 绿色 | 黄色 | 蓝色 | 橙色 | 白色 (透明) |
    ||
    | 标准亮度(mcd) | 25 | 20 | 20 | 800 | 30 | 1200 |
    | 正向电压(V) | 2.0 | 2.2 | 2.1 | 3.3 | 2.0 | 3.3 |
    | 高亮度(mcd) | 6000 | 1200 | 380 | 1600 | 4100 | 2500 |
    | 正向电压(V) | 2.2 | 3.3 | 2.0 | 3.3 | 2.2 | 3.3 |
    | 工作电压范围(V) | 2至2.5 | 10.8至13.2 | 21.6至26.4 | 25.2至30.8 | 99至110 | 207至253 |
    | 工作电流(mA) | 20 | 20 | 20 | 20 | 6 | 3 |
    其他技术参数如下:
    - 孔径尺寸:6mm、8mm、10mm、12mm
    - 前面板插接安装无需额外硬件
    - 有色扩散平透镜
    - 可用颜色:红色、绿色、黄色、蓝色、橙色、白色(透明)
    - 电压范围:2VDC 至 220VAC
    - 终端类型:焊脚/快卸端子、6mm、8mm、10mm、12mm 或电线(标准长度200mm)
    - 标准亮度或高亮度LED(适用于白天观察)
    - 选择终端类型:焊接端子/快卸端子、6mm、8mm、10mm、12mm或导线
    - 材料:聚碳酸酯(UL94V-0)

    3. 产品特点和优势


    - 多种颜色和亮度选择,适用于不同应用场景。
    - 前面板插接安装方便快捷,无需额外硬件。
    - 采用聚碳酸酯材料,具有良好的耐高温和耐低温特性,适用温度范围广泛。
    - 提供高亮度LED选项,适用于强光环境下的观察。
    - 可提供双色LED,通过改变供电方向实现两种颜色切换。
    - 通过UL496认证,确保产品质量与安全性。

    4. 应用案例和使用建议


    应用案例
    QS-Series Snap-in Panel Mount LED Indicators 可广泛应用于各种工业控制系统、仪表盘、安防系统等场合。例如,在工业自动化设备中,红灯表示警告状态,绿灯表示正常运行状态,黄灯表示故障预警状态。
    使用建议
    - 在安装过程中,建议使用适当的孔径大小,确保指示灯能够稳固地安装在面板上。
    - 对于需要高亮度显示的应用场景,可以选择高亮度LED版本。
    - 在连接电源时,需注意正负极连接正确,避免损坏指示灯。
    - 对于2VDC(无电阻)的产品,用户需自行提供所需的限流电阻。

    5. 兼容性和支持


    - 其他电子元器件的兼容性良好,可根据具体应用场景进行选配。
    - APEM公司提供完善的售后服务和技术支持,确保用户在使用过程中得到及时帮助。

    6. 常见问题与解决方案


    - 问题1:指示灯不亮
    - 解决方案:检查电源连接是否正确,确认正负极连接无误;检查限流电阻值是否合适。

    - 问题2:亮度不够
    - 解决方案:更换高亮度LED版本;检查安装孔径大小是否合适,确保安装稳固。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能的嵌入式面板安装指示灯,具备多种颜色和亮度选择、快速安装、耐温特性等优点。对于需要高可靠性和广泛应用场景的用户来说,这是一个非常值得推荐的选择。

QS61XXB12参数

参数
Vf-正向电压 12V
透镜形状 圆形,带凸状顶
波长 -
测试电流 -
显示颜色 蓝色
视角 30°
透镜类型 散射
长*宽*高 20.3mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS61XXB12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS61XXB12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS61XXB12 QS61XXB12数据手册

QS61XXB12封装设计

查看详情并下载
Symbol
Footprint
3D Model
